ZK-RFID103是一款高性能的UHF频段ISO18000-6C（EPC C1G2）、ISO18000-6多协议电子标签读写器，完全自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写理处，可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
公司名称：深圳市中科华益科技有限公司
联系电话：18823803210
公司电话：0755-23105686
公司传真：0755-23105686
型号：ZK-RFID103
尺寸：162mm*122mm*45mm
重量：475g
物联网RFID 超高频/中距离/远距离一体机/各种桌面式发卡器/智能仓库/门禁管理/停车场进出管理专用读卡器/资产管理分支器/工业级手持机/图书馆超市通道系统/////////////
车辆自动识别管理/集装箱多式运输管理/物流识别追踪管理/人员多集群多参数识别/会议人员管理/企业内部人员管理/生产线识别管理等领域/////////////
特点
l 完全自主知识产权设计；
l 充分支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B协议电子标签；
l 先进的标签碰撞处理算法，高识读率；
l 工作频率902～928MHz(可以按不同国家或地区要求调整)；
l 以广谱跳频(FHSS)或定频发射方式工作；
l 输出功率: 最大30dBm（可调）；
l 读写距离依天线增益而定；
l 低功耗设计，单6V电源供电；
l 支持应答（交互）工作模式和主动工作模式；
l 主动工作模式下输出格式和参数可配置；
l 支持RS232、RS485、韦根接口；
l 铝合金机身结构；
l 外接天线；
l 提供动态连接库（DLL），支持二次开发。
有效距离与天线增益、协议格式、电子标签及工作环境有关。

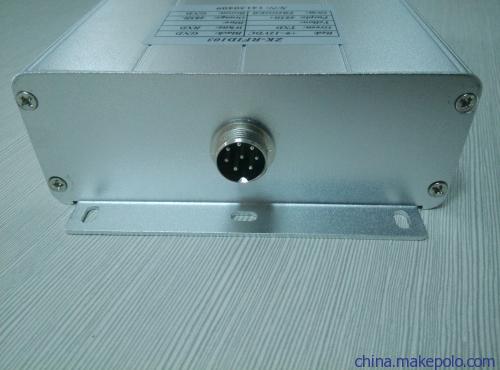

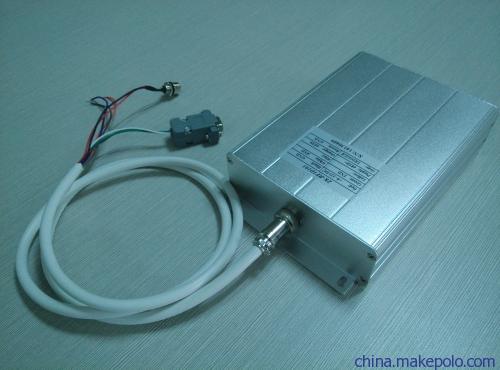

引线说明
引线说明 |
项目 | 描述 |
红 | +9V |
黑 | GND |
黄 | 韦根DATA0 |
蓝 | 韦根DATA1 |
紫 | RS485 R+ |
橙 | RS485 R- |
棕 | GND |
白 | RS232 RXD |
绿 | RS232 TXD |
灰 | 外部触发（TTL电平） |
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 12 | V |
工作温度 | TOPR | -10~+60 | ℃ |
贮藏温度 | TSTR | -25~+80 | ℃ |
l 规格
除特别说明，所示规格取自TA＝25℃及VCC＝+6V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 5.5 | 6 | 12 | V |
工作电流 | IC | | 150 | 200 | mA |
工作频率 | FREQ | 902 | | 928 | MHz |
有效距离* | DIS | 0 | 300 | 450 | mm |
*有效距离与协议格式、电子标签及工作环境有关。
