龙湾质优阀门厂家！美标/法兰/Q347F不锈钢碳钢/涡轮传动

1台起批

￥18

温州博源阀门有限公司

中国温州

查看联系方式

产品属性

图文详情

品牌推荐

品牌/型号

博源/Q347F-150LB Q347F-300LB Q347F-600LB，Q347F-900LB，Q341F-150LB，Q

连接形式

法兰

驱动方式

蜗轮

公称通径

2''-32''DN50-DN800（mm）（mm）mm

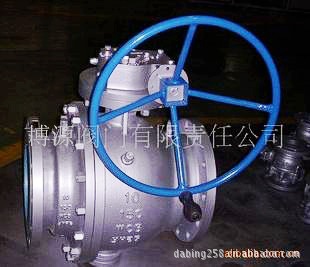

美标/法兰/Q347F不锈钢碳钢/涡轮传动固定球阀

温州博源阀门有限公司

美标蜗轮传动固定球阀Q347F系：Q3417F/ W/ Y;

材质:铸钢，锻钢，不锈钢，301，304，316，316L等。

规格：DN150-DN800

标准：国标，日标，美标，德标，俄标

压力：1.6Mpa~32Mpa（150LB~600LB）5k~63k

连接:法兰

品牌：中国温州博源阀门有限公司

工作温度：-160~550

类型：直通式

介质：水，油品，蒸汽，硝酸类等

外型：重型/中型

型号：Q347F-150LB Q347F-300LB Q347F-600LB

产品名称：固定球阀Q347F

在各种阀门中，美标球阀 日标球阀的流动阻力最小，全径日标球阀 美标球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。Q347F涡轮球阀旋转90°即可全关全开，启闭迅速。与相同规格的美标闸阀、美标截止阀比较、球阀体积小、重量轻，便于管道安装。

■技术规范：

球阀类型	Design and Manufacture	结构长度	法兰尺寸	压力-温度	试验-检验
对分式法兰球阀	BS5351	ANSI B16.10	ANSI B16.5	ANSI B16.34	API1598
固定式法兰球阀	API 6D	ANSI B16.10	ANSI B16.5	ANSI B16.34	API16D

■性能规范：

公称压力PN(Lb)	强度试验		水密封试验		气密封试验
公称压力PN(Lb)	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

■主要零件材料：

阀体	WCB	CF8	CF8M	CF3	CF3M
球	2Cr13	304	316	304L	316L
阀杆	2Cr13	304	316	304L	316L
阀座	聚四氟乙烯不锈钢/聚四氟乙烯对位聚苯
垫片	聚四氟乙烯不锈钢/柔性石墨齿型垫片
阀杆座	聚四氟乙烯不锈钢/柔性石墨
填料	聚四氟乙烯增强柔性石墨
填料压盖	WCB	304	316	304L	316L
温度	≤150
介质	水油品蒸汽醋酸类硝酸类

■主要外形尺寸：

DN		150Lb 150LbP 150LbR								重量(kg)Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量(kg)Weight
15	1/2	108	89	60.5	35	11.5	4-15	59	130	2.2
20	3/4	117	98	70	43	11.5	4-15	63	130	3.0
25	1	127	108	79.5	51	12	4-15	75	160	4.5
32	1_1/4	140	117	89	64	13	4-15	75	160	5.5
40	1_1/2	165	127	98.5	73	15	4-15	95	230	7.0
50	2	178	152	120.5	92	16	4-19	107	230	9.5
65	1_1/2	190	178	139.7	105	18	4-19	142	400	15
80	3	203	190	152.5	127	19	4-19	152	400	19
100	4	229	229	190.5	157	24	8-19	178	700	33
125	5	256	254	215.9	186	24	8-22	252	1100	58
150	6	394	279	241.5	261	26	8-22	272	1100	93
200	8	457	343	298.5	270	29	8-22	342	1500	160
250	10	533	406	362	324	31	12-25	345	1500	200
300Lb 300LbP 300LbR
15	1/2	140	95	66.5	35	14.3	4-15	59	130	2.5
20	3/4	152	117	82.5	43	15.9	4-19	63	130	3.5
25	1	165	124	89	51	17.5	4-19	75	160	5.5
32	1_1/4	178	133	98.5	64	19.1	4-19	75	160	4.0
40	1_1/2	190	156	114.5	73	20.7	4-22	95	230	10.0
50	2	216	165	127	92	22	8-19	107	230	14.5
65	1_1/2	241	190	149	105	25	8-22	142	400	23.5
80	3	283	210	168	170	29	8-22	152	400	30
100	4	305	254	200	157	32	8-22	178	700	55
125	5	381	279	235	186	35	8-22	252	1100	81
150	6	403	318	270	216	37	12-22	272	1100	118
200	8	502	381	330	270	41	12-25	342	1500	200
250	10	568	444	387.5	324	48	16-29	345	1500	250
600Lb 600LbP 600LbR
15	1/2	165	95	66.5	35	14.3	4-16	59	160	7.5
20	3/4	190	117	82.5	43	15.9	4-19	63	160	10.5
25	1	216	124	89	51	17.5	4-19	75	230	14.5
40	1_1/2	241	156	114.5	73	22.3	4-22	95	400	18.5
50	2	292	165	127	92	25.4	8-19	107	700	25
100	4	432	273	216	157.2	38	8-25	178	1100	76
125	5	508	330	267	186	44.5	8-29	25.5	1100	102

订货须知：

一 美标蜗轮球阀产品名称与型号

美标蜗轮球阀口径

是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定东锦阀门公司 美标蜗轮球阀型号，请按 美标蜗轮球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博源阀门公司专家为您审核把关。

我们的产品优势

专业生产止回阀全系列，客户遍及省内外，主要发往福建，山东，河南，河北，新疆。
良好的售后服务。产品售出1年内，若出现质量问题，提供上门维修服务。
严格的质量检验标准，绝不会让有一点瑕疵的阀门出厂。
?

交易方式：

支持支付宝交易或线下交易。

联系方式：

厂址：温州市龙湾区下兴工业区

联系电话：0577-86813370 传真：0577-86996600

手机：18958891889

全国免费销售热线：4006813370
