博源阀门优惠招商！美标/法兰/铸钢/碳钢/不锈钢/伞齿轮/ 闸阀

1台起批

￥88

中国温州

产品属性

图文详情

品牌推荐

品牌/型号

博源/Z541H-150LB Z541H-300LB Z541H-600LB Z541H-900LB;Z541W-150LB/3

连接形式

法兰

驱动方式

手动，伞齿轮

公称通径

1/2''-40''DN15-DN1000（mm）（mm）mm

美标/法兰/伞齿轮/铸钢/碳钢/不锈钢/闸阀

温州博源阀门有限公司

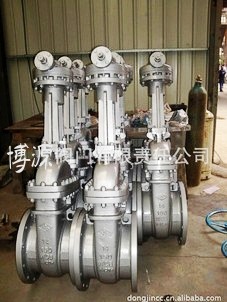

美标伞齿轮闸阀

美标伞齿轮闸阀：Z541H-150LB Z541H-300LB Z541H-600LB

Z541W-150LB Z541W-300LB Z541W-600LB

美标闸阀特点

1、产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。

标准STD

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力 -温度	试验 -检验
APl 600	ASME B16.10	ASME B16.5	ASTM B16.25	ASME B16.34	APl 598

压力试验

公称压力 PN(Lb)	强度试验		水密封试验		气密封试验
公称压力 PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MDa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料

壳体	ASTM A216 WCB				ASTM A351 CF8
闸板	WCB	CF8	CF8M	Monel	ASTM A351 CF8
阀杆	F6a	F304	F316	Monel	F304
闸板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
阀座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

壳体	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
闸板	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
阀杆	F304L	F316	F316
闸板密封面	304L 304L STL	316 316 STL	316L 316L STL
阀座密封面	304L STL STL	316 STL STL	316L STL STL

压力级	DN (mm)	NPS (_n)	L			d	H	W	H1	W1	H2	W2	电动装置
压力级	DN (mm)	NPS (_n)	RF	RTJ	BW	d	H	W	H1	W1	H2	W2	电动装置
600 (PN110)	50	2	292	295	292	51	444	200	-	-	550	590	DZW20A
	65	21/2	330	333	330	64	500	250	-	-	600	590	DZW20A
	80	3	356	359	356	76	558	280	585	310	660	590	DZW30A
	100	4	432	435	432	102	665	300	695	310	780	590	DZW45A
	125	5	508	511	508	127	760	350	790	310	850	810	DZW60A
	150	6	559	562	559	152	868	450	900	310	990	830	DZW90
	200	8	660	664	660	203	1073	500	1110	310	1130	830	DZW120
	250	10	787	791	787	254	1263	650	1300	460	1360	870	DZW180
	300	12	838	841	838	305	1600	700	1650	460	1520	870	DZW250
	350	14	889	892	889	337	1692	900	1750	460	1730	1170	DZW350
	400	16	991	994	991	406.5	1835	900	1900	460	1840	1170	DZW500
900 (PN150)	50	2	368	371	368	51	458	280	-	-	832	590	DZW20A
	65	21/2	419	422	419	62	550	280	-	-	880	590	DZW30A
	80	3	381	384	381	74	610	300	660	310	910	590	DZW30A
	100	4	457	460	457	100	702	350	750	310	1020	590	DZW45A
	125	5	559	562	559	125	850	400	900	310	-	-	DZW60A
	150	6	610	613	610	150	980	500	1060	460	1060	830	DZW90
	200	8	737	740	737	201	1100	650	1140	460	1150	830	DZWl20
	250	10	838	841	838	252	1320	700	1370	460	1320	870	DZWl80
	300	12	965	968	965	303	1500	900	1560	460	1580	870	DZW250
	350	14	1029	1038	1029	322	1900	900	1950	600	1660	1170	DZW350
	400	16	1130	1140	1130	373	2050	900	2100	600	1780	1170	DZW500
1500 (PN260)	50	2	368	371	368	49	510	280	-	-	-	-	DZW30A
	65	21/2	419	422	419	62	560	300	-	-	-	-	DZW30A
	80	3	470	473	470	74	620	350	670	310	960	590	DZW45A
	100	4	546	549	546	100	728	400	770	310	1040	810	DZW60A
	125	5	673	676	673	125	870	450	920	310	-	-	DZW90
	150	6	705	711	705	144	1000	500	1070	460	1250	830	DZWl20
	200	8	832	841	832	192	1130	750	1180	460	1600	870	DZWl80
	250	10	991	1000	991	239	1360	900	1410	600	2150	870	DZW250
	300	12	1130	1146	1130	287	-	-	1620	600	2380	1170	DZW350
	350	14	1257	1276	1257	315	-	-	2020	600	2580	1170
