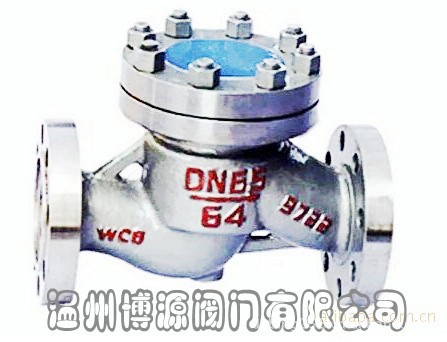

H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
产品介绍：
止回阀(One-way valve)又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
构原理：
止回阀(One-way valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种，蝶式止回阀为直通式。以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。止回阀是一种自动阀门，靠介质本身流动产生的力而自动开、闭阀瓣，来防止介质倒流。
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
安装应注意以下事顶：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
H76型对夹式双瓣旋启式止回阀 水锤压力 小，阀瓣行程短、且有弹簧辅助关闭、关阀速度快。
H44型法兰单瓣旋启止回阀很大，阀瓣行程长，需要较长的关闭时间。H76型的水锤压力只有H44型的1/2~1/5。
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
止回阀( One-way valve)公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
公称通径或口径：DN15～900、NPS 1/4 ～36
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
连接方式：法兰、对焊、螺纹、承插焊等
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
适用温度：-196℃～540℃
H41H/法兰连接/直通式/碳钢/升降式 止 回 阀
阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质，止回阀(aetv One-way valve)可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
直通升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动。
旋启式止回阀安装位置不妥限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。
升降式水平瓣止回阀应安装在水平管道上。
安装止回阀( One-way valve)时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。止回阀(aetv One-way valve)关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀(aetv One-way valve)选用者的高度注意。
旋启式 立式 升降式止回阀：
