HL-UKSW801
通过本产品你只需一套鼠标，键盘和显示器即可操作多台电脑，主要广泛应用于办公，教学，娱乐，军事。信息等众多平台，它为你节省时间，金钱，设备，能源，大大提高你的工作效率，是你工作的好帮手。
产品特征：
1，切换器外观精美，易于安装
2，支持DOS，WIN3.X, WIN95/98/98SE/2K/ME/XP/NT, Apple，MAC Linux, Netware, Unix等操作系统。
3，VGA带宽：500MHz
4，分辨率：1920X1440
5，机架式KVM切换器
6，LED指示灯指示对应的当前状态的主机
7，带主机自动扫描功能，扫描时间间隔可以自行设置
8，多种切换方式可以自由选择：键盘热键或者面板按键
9，电源适配器：DC9V@600mA
注意：该机型标配没有电源，机器可以通过配线的USB端，从主机取电！
切换方法：
a， 前面板上的按键
主机1-8：直接按按键①-----⑧
主机9-16：先按一下“Bank”按键，然后再按①-----⑧
按一下“Bank”相当于加了数字8。例如：切换到第12台主机，就应该是：8+4，按键顺序是：Bank，④
b， 键盘上的热键：“SCROLL”，“SCROLL”，“1,2,3,4,5,6,7,8……”，“Enter”
注意：数字和回车键在小键盘！
例如：
切换到第5台主机：“SCROLL”，“SCROLL”，“5”，“Enter”
切换到第14台主机：“SCROLL”，“SCROLL”，“1”，“4”，“Enter”
切换时，如果要切换到的目标主机端口，正好是当前操作的主机端口，那么切换不执行！
例如：
当前正在操作第五台主机，按下前面板上的数字⑤，或者按下键盘上的热键：
“SCROLL”，“SCROLL”，“5”，“Enter”
那么切换动作都不会执行。
LED指示当前主机状态：
LED上的三位数字中，最右边表示输出，此处恒为“1”，左边两位指示当前主机，例如：“03”表示当前是操作第三台主机，“14”表示当前是操作第十四台主机
使用步骤：
1），用配线将主机逐个和KVM切换器连接好
配线中带音频头，麦克风头，USB头，VGA头的一端连接主机
配线中单个的VGA头连接到KVM的主机端口
2），将鼠标，键盘，显示器，音箱，麦克风和KVM切换器的控制端连接好
3），按顺序给各台主机上电，在一台主机完全启动后（鼠标键盘可以正常操作了之后），再接着启动另一台主机，直到所有的主机完全启动
启动扫描方式：
1）按下前面板的Scan按键；
2）键盘热键：“SCROLL”，“SCROLL”，“s”，“Enter”
扫描顺序是从当前状态的主机开始，回到当前状态的主机结束，例如：
当前是第5台主机，开始扫描时，到第6台主机，结束后回到第5台主机。
取消扫描方式：
1）按下前面板上的①---⑧之间的任何一个按键，扫描停止，并切换到对应的端口；
2）按下键盘上的“ESC”，扫描立即停止，并切换到对应的端口。
设置扫描时间间隔：
在扫描过程中，如果要延长扫描时间间隔，按下小键盘上的“+”，每按一次，扫描时间间隔约延长0.5秒；如果要缩短扫描时间间隔，按下小键盘上的“-”，每按一次，扫描时间间隔约缩短0.5秒。
注意：只有在扫描过程中，按下小键盘上的“+”或者“-”才可以设置扫描时间间隔！

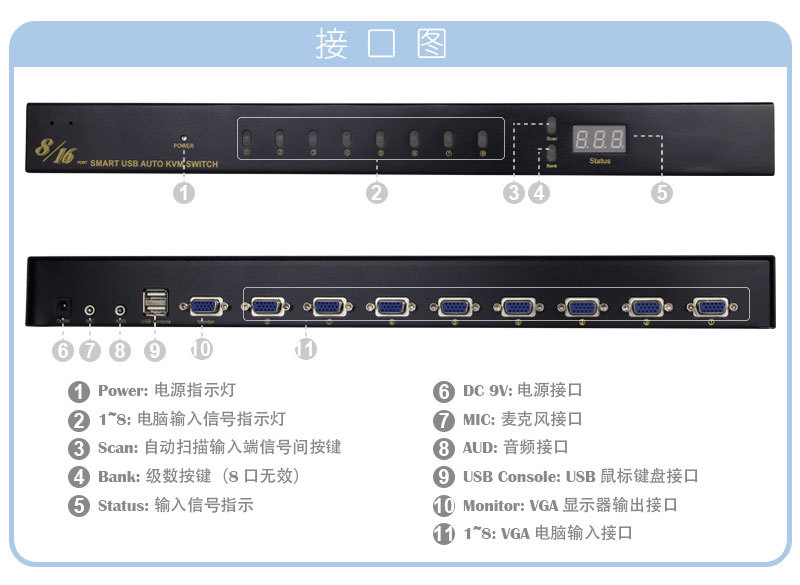

接口示意图：

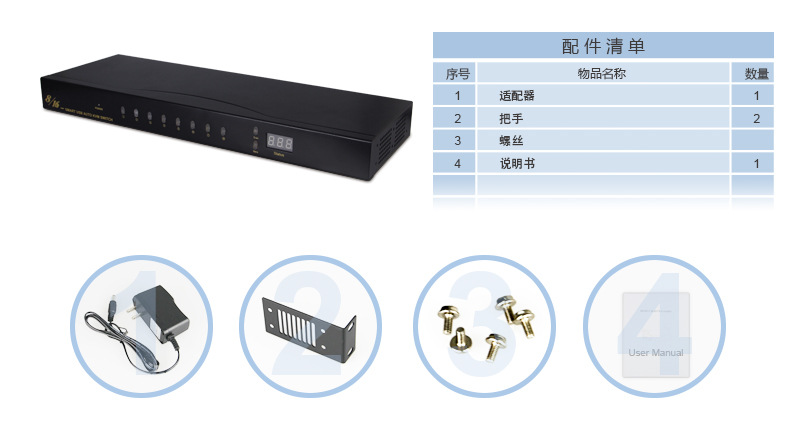

配件清单：
常见问题解答：
1）键盘按键无法切换
答：按下前面板上的按键，进行切换，然后再切换回本机；
将键盘重新插拔一次；
将切换器彻底断电后，重新上电
2）鼠标键盘无法使用
答：稍等1~~~5秒钟，等待主机识别USB设备（USB鼠标和键盘）；
按下前面板上的按键，先切换到其他端口，再切换回本端口进行操作；
将鼠标键盘重新插拔一次；
将切换器彻底断电后，重新上电
3）音箱和耳麦无法使用
答：确认主机端的音频和耳麦接头顺序没有接反，KVM配线中有两个3.5mm的接头，其中
一个是音频接头，另外一个是麦克风接头；
确认KVM控制端的音频和麦克风接头顺序无误，“AUD”表示接音频，“MIC”表示接
麦克风
'
