天然气井口压力测试系统

1.产品适用范围及工况：

1.1.本产品用于天然气井口二开及完井压力测试；

1.2.被测试单井深度3600m、套管内径139.7mm；

1.3.最高测试压力为40MPa。具体测试压力参数分别为19.4、30MPa。

2.产品功能：

2.1.1系统最高测试压力：40MPa；系统控制功率：30KW；

2.1.2系统具备手动和自动操作两种控制方式；

2.1.3手动操作状态具备数显适时压力功能，该状态下数据采集、输出、储存功能有效；

2.1.4自动操作状态具备微机数显和数显表同时显示适时压力功能；

2.1.5分段试压功能；

2.1.6升压阀、容器卸荷阀可分别实现手动和自动操作两种运行方式；

2.1.7系统参数设置人性化、参数输出全中文，画面简洁，操作方便；

2.1.8自动升压功能：系统控制自动升压；

2.1.9自动保压功能：压力到达后自动停止升压进行自动保压，直至到达设定的保压时间；

2.1.10自动卸荷功能：可泵端自动卸荷、测试井口压力自动卸荷、超压和故障自动卸荷，其中超压自动卸荷功能可选择；

2.1.11保压停机功能：选择保压过程中是否停机以实现最大化节能运行；

2.1.12测试参数记录：可将各组测试参数保存并在上次测试时快速调用；

2.1.13智能系统参数修订功能：根据适配的压力变送器设定的量程、偏差等参数，并可修订实际测试过程中的压力偏差；

2.1.14数据报表打印及储存：可打印测试数据曲线或报表，可设置打印的时间间隔参数，并将测试的数据进行储存，便于查询调用；

2.1.15系统具备三重超压自动保护、超压自动报警功能；

2.1.16系统具备“急停”操作功能；

2.1.17故障诊断功能：能根据出现故障进行报警停机并做出提示，便于检修；

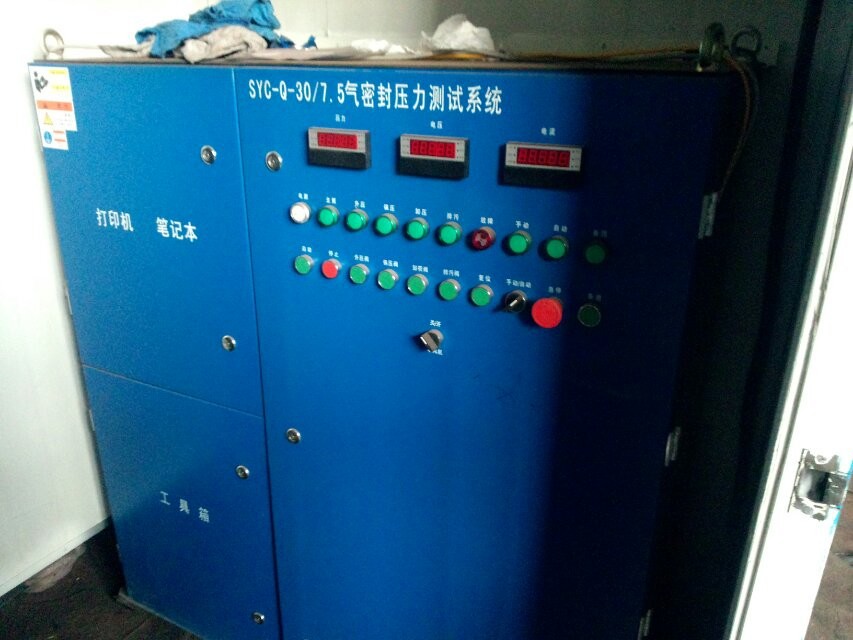

2.1.18电气控制操作台采用防震措施，能够适应野外操作；

2.1.19活动野营房具有保温功能，具备在冬季施工条件。具体尺寸：长x宽x高：4600x1950x2000mm，野营房配暖风机1台，暖风机人工开关控制加热。

3.井口压力测试装置整套系统主要配置：

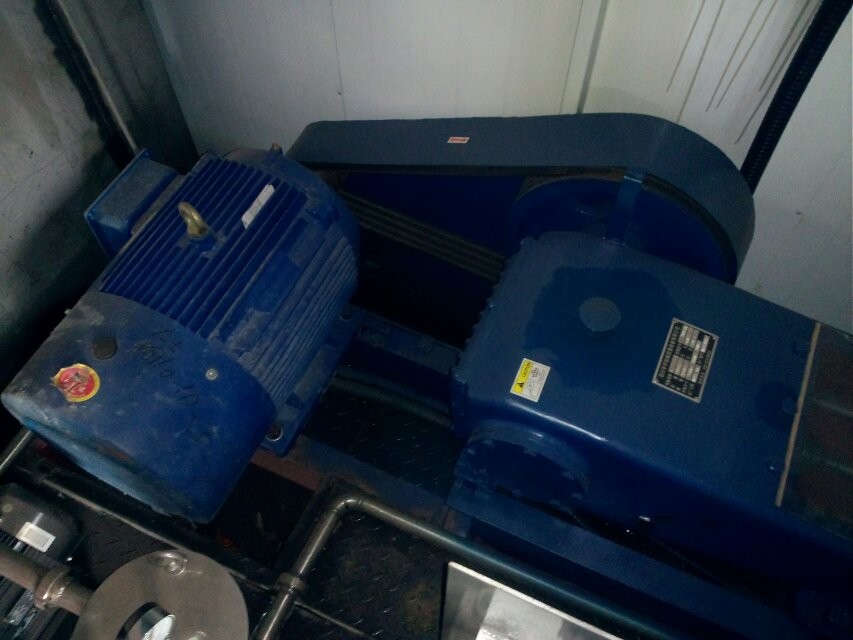

（一）试压泵的型号及相关参数：

型 号：3DSY2400/40

技术参数及配置：最高工作压力40Mpa、流量2400L/h、功率30Kw、普通电机驱动，高压泵配前置泵及过滤装置，配0.8m³内不锈钢水箱（含进出水管路、检修阀门及排水阀门等）。
