产品简介:

本产品是一款自动行进式铣边机，加工坡口作业完全自动完成，降低劳动成本；采用完全冷切削作业，坡面无氧化，由于其加工坡口的方式为铣刀加工，加工坡口表面光洁度完全符合焊接行业要求，无需去毛刺处理可以立即焊接使用；本品无污染、操作更加简单。

应用范围

² 可用于钢铁、铬铁、细晶粒钢、铝制品、铜及铝合金的加工。

² 可加工成 “K”,“V”,“X” 或 “Y” 型坡口。

² 可用于工程机械、钢结构、压力容器、船厂、航空航天产业的坡口作业。

技术参数

每刀片切削参数

钢板清理

a.钢板需要坡口的表面不得有电焊瘤与焊疤存在；

b.钢板坡口前侧面及上下两面需将挂渣和毛刺清理干净，以免影响刀具的使用寿命。

夹持厚度及铣削深度调整

² 旋转“板厚调节手轮1”当钢板被支撑轮和压轮夹紧后停止旋转。

铣削深度根据下表调整即可（机器铭牌上印有相同的表格）。

铣削角度调整

如图所示松开“锁紧螺栓1”之后根据“角度尺2”指示旋转“调节手轮3”，当到达所需角度时停止旋转，最后拧紧“锁紧螺栓1”

 行进小车高度调整

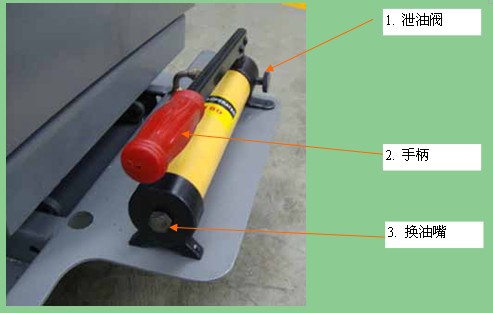

a.反复按下液压车上的“手柄2”可以将设备举升，当下支撑轮与钢板底面高度基本一致即可；

b.工作完毕后需将“泄油阀1”打开，让设备处于最低状态；

c.行进小车的四个下弹簧必须处于最大限度的放松状态。

调速

² 本设备切削主轴转速可调，在切削前根据材质不同在控制面板上调整所需的转速，控制面板上配有转速表可以显示切削主轴的转速。

² 本设备进给速度可调，在切削过程中根据材料及切削深度不同可以在控制面板上适当调整进给速度，控制面板上配有进给速度表，可以显示先给速度。

加工轻板

轻板是指方便人工搬运的板材，加工时按照之前的步骤调好坡口角度、坡口深度、切削速度、进给速度、加持板厚后，即可将钢板塞入下支撑轮与上压轮之间完成坡口作业。

加工重板

重板是指需要起重机吊运的钢板，这些板材需要放置在辅助支架上，然后对设备进行调整，通过液压车可以举升设备，以免第二次铣边时支撑轮可以与钢板下平面接触。

机器铣边样件：
