产品简述>>

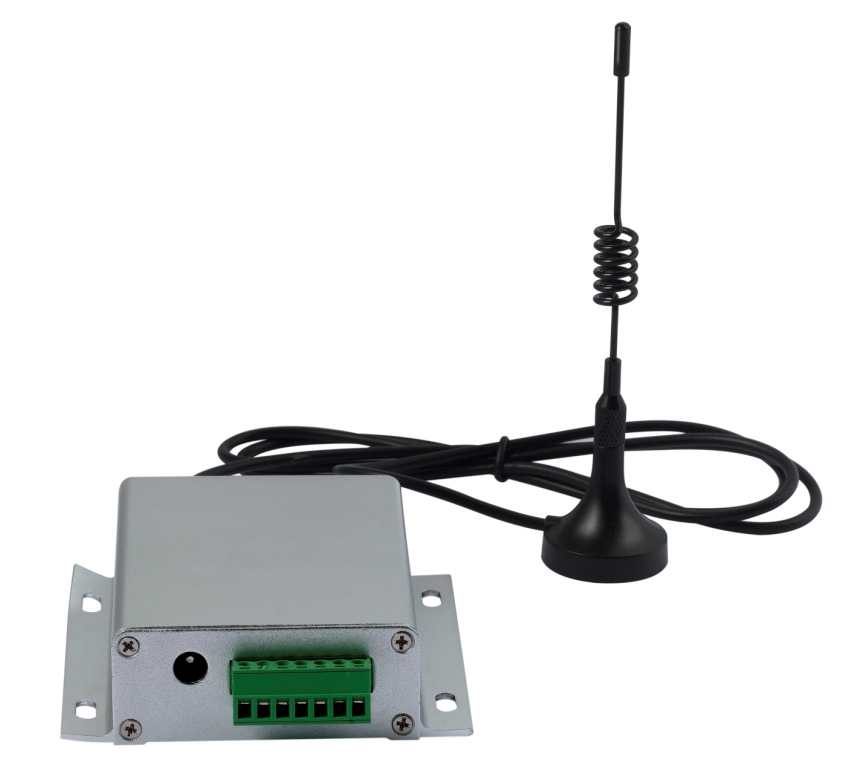

SV6300是一款超远距离的无线数据传输模块，采用的是高性能的Silicon Lab Si4432射频芯片。极低的接收灵敏度,再加上业界领先的3 W的超大输出功率保证扩大范围和提高链路性能。模块提供了多频段多信道以及网络ID来降低传输过程中的干扰以提高传输性能。用户可以通过PC软件或在线修改设置串口以及RF的相关参数。
产品特点 >>
- 6000米传输距离@1.2K速率时
- 工作频段选择：433/470/868/915 MHz
- 40个信道可选
- 4字节可配置网络ID
- 双字节可配置节点ID
- 多种数据传输率可选
- GFSK调制模式
- RSSI场强输出
- 天线自动匹配及双向开关控制
- 串口通讯参数设置多样化
- TTL/RS232/RS485多种接口
- 灵敏度高达-121 dBm
- 最大输出功率：3 W
- 工作电压9~18 V
- 工作温度范围：-40 ~ +85°C
- 重量：160 g
产品应用 >>
- 无线遥控遥测
- 远程抄表
- 安防系统
- 工业数据采集
- 家庭自动化遥测
- 个人数据记录
- 无线TTL/232/485数据通信
- 楼宇小区自动化与安防
- 健康监测
- 无线PC外围设备
- 门禁系统
- 机器人控制
技术指标 >>
参 数 | 最 小 | 典 型 | 最 大 | 单 位 | 条 件 |
运 行 条 件 |
工作电压范围 | 9 | 12 | 18 | V | |
工作温度范围 | -40 | 25 | +85 | ℃ | |
电 流 消 耗 |
接收电流 | | < 30 | | mA | |
发射电流 | | < 600 | | mA | @34.7dBm |
体眠电流 | | < 5 | | mA | @TTL电平 |
射 频 参 数 |
频率范围 （不同规格） | 414.92 | 433.92 | 453.92 | MHZ | @433MHZ |
470.92 | 470.92 | 509.92 | MHZ | @470MHZ |
849.92 | 868.92 | 888.92 | MHZ | @868MHZ |
895.92 | 914.92 | 934.92 | MHZ | @915MHZ |
调制速率 | 1.2 | 9.6 | 38.4 | Kbps | GFSK |
发射功率范围 | 15 | | 35 | dBm | 软件可配置 |
接收灵敏度 | | -121 | | dBm | @1.2kbps |
脚位定义>>
脚位编号 | 引脚定义 | 描 述 |
1 | TXD | 串口通讯数据发射 |
2 | RXD | 串口通讯数据接收 |
3 | GND | 接电源地 |
4 | A + | 串口通讯数据发射(485电平) |
5 | B - | 串口通讯数据接收(485电平） |
6 | SET | 配置参数使能（低电平使能参数配置，默认高电平输出） |
7 | CS | 模块使能（低电平休眠,默认高电平输出） |
模块均批量生产，出厂全检，性能稳定，货源充足！
模块的相关技术资料和应用案例可以联系在线客服或在本司官网查阅下载！
