深圳宝安过炉治具生产厂家供应省高温胶三合一SMT阴阳板回流焊过炉治具

省高温胶三合一SMT阴阳板回流焊过炉治具是由深圳市诚鸿源科技所生产，为印刷+贴片+过炉一体化治具，解决传统治具贴片时受高速机夹持力导致掉板撞到吸嘴以及高昂成本的多功能治具所存在的问题，实现一次装卸（印刷前装好，过炉后卸下即可），无需贴胶纸。以下是传统治具的问题点及省高温胶三合一SMT阴阳板回流焊过炉治具的对比：

传统的一体治具因为印刷时表面不能有任何高于PCB面的压扣或定位销类部件，这样贴片时在贴片机高速运行时容易将板弹出表面造成贴片不良，更有甚都可能撞到机器吸嘴。所以一般的解决方法是在贴上胶纸，但是有些板子元器件比较密集，根本没有空档用于贴胶纸，很多贴片公司选择用双面胶贴在底部与治具相连，这样做的话基本解决问题，但是高温双面胶一百多块/卷，相应的增加了成本，何况每隔一段时间（胶纸有一定的寿命）又要重新更换胶纸又得增加人工操作，且人工操作或多或少会有不统一，造在工艺上面的缺失。

如何才能解决这个问题：有的治具厂想到在印刷之后增加一个压紧装置，这种做法有两个问题，1.增加压紧装置需要人工；2.制作成本高，这种装置价格普遍在500元/个以上！

效率为王！治具的制作一定是为了提升效率、达到工艺标准、优化生产程序的，更要节省成本！

那么省高温胶三合一SMT阴阳板回流焊过炉治具有什么优势呢？

一、其主要作用：

1、PCB板制程中SMT工艺要求，反面元器件二次过炉的保护，保证精密元件焊接效果；

2、薄PCB印刷底部受力支撑，经过精雕加工对PCB板印刷精度的保证，可以拼接阴阳板或一模多托方式提高效率、减少贴片过程中人员干扰程度减低人工成本；

3、SMT托盘采用防静电合成石/玻纤/铝合金制成，精度高、防静电、耐高温、不变形、低热传导等特性；

4、共用性强，可以应用于刮锡膏、贴片、回流焊；

5、可以隐形限位机构，解决了定位柱精度装卸难问题；

二、其优势：1.成本低，只比普通的过炉治具贵上几十元便可以达到500元治具的效果；

2.减少人工成本，只要一次装卸（印刷前装好，过炉后卸下即可）。

如图所示：

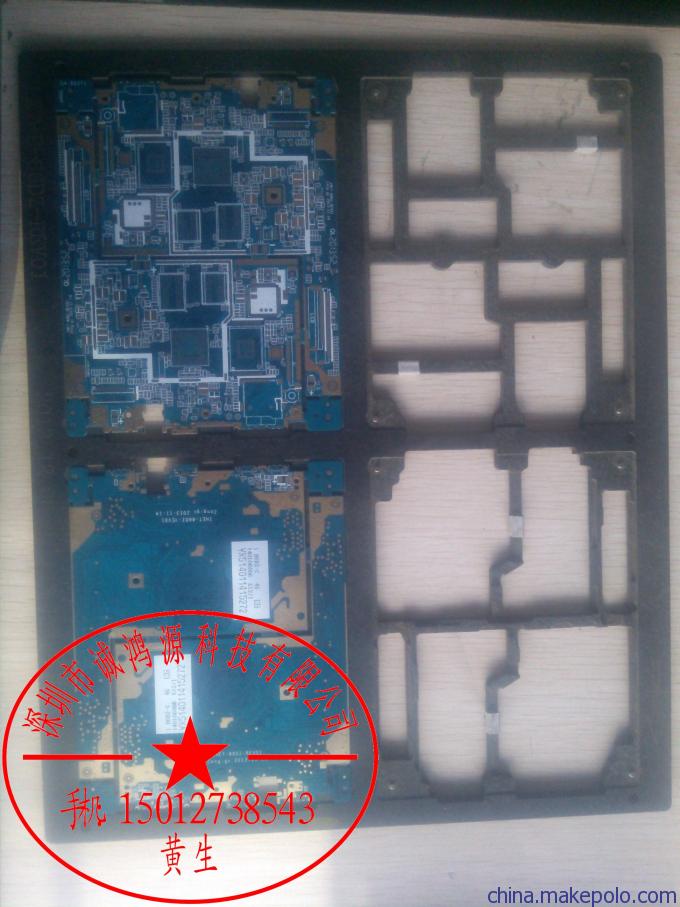

图1所示为手机板拼成阴阳板生产图，其中一面带有沉板元器件需要先生产一部分再拼成阴阳板同时生产

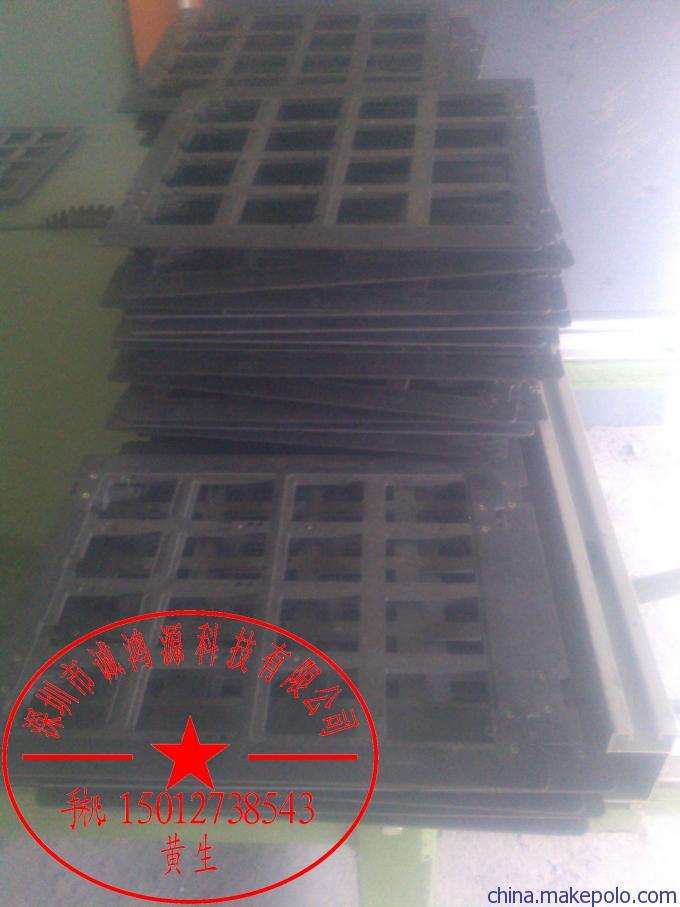

图2所示为平板电脑主板两个阴阳板（四大拼）生产图，MID主板也有沉板元器件也需同图1一样生产

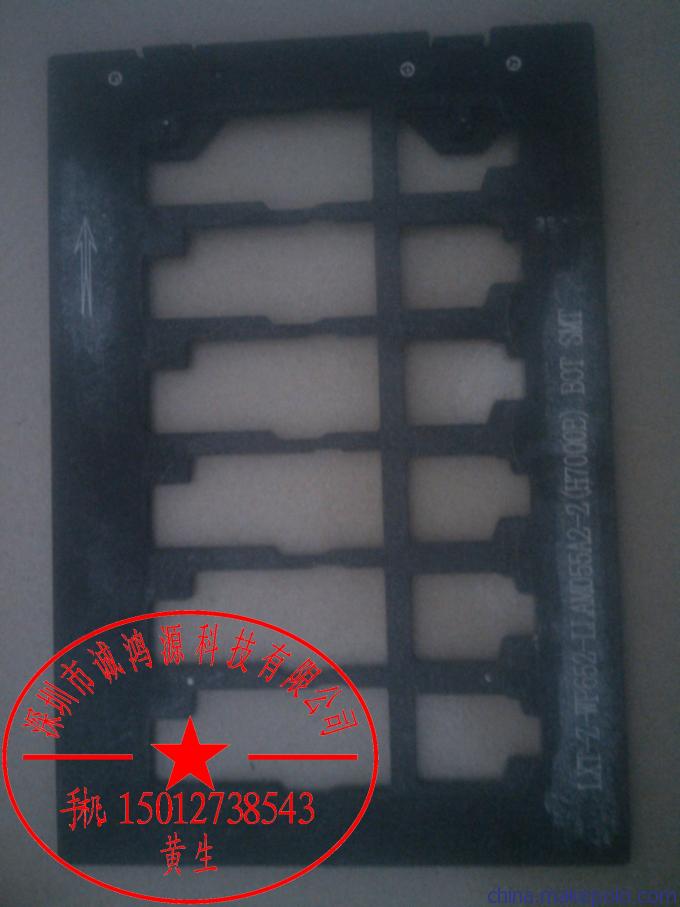

图3所示为手机单拼板生产图，此为给客户提供的样品，注意制作样品同样需要付试样费，达到一定量后返还给客户

图4所示为量产这种产品所拍出来的实图，客户不便透露请谅解

注意：此产品属非标产品，产品加工周期一般在1-3天

制作治具，要提供如下资料及制作要求说明：

·      PCB LAYOUT制板文件，（portel99,powerPCB,DXF,GORBER格式都可以）如果没有图档，需提供空PCB用于抄数。

·      请提供一块焊有器件的PCB实物，以便于设计制作；（也可以将PCB实物拍照，正面，侧面，底面，标出最高DIP零件高度），特殊情况需提供实物，如胶件定位，有异形零件，异形PCB等

深圳市诚鸿源科技有限公司主要致力于设计制作非标SMT回流焊过炉治具载具托盘夹具；非标SMT锡膏红胶阴阳拼板印刷治具夹具载具托盘；非标DIP插件波峰焊治具载具托盘夹具；手机平板电脑组装装配焊接打螺丝非标治具夹具；非标SMT贴片IC托盘防静电玻纤托盘；非标手机平板电脑功能测试架治具夹具；非标TP压合治具夹具压模；非标电容屏TP触摸屏FPC测试架治具夹具；非标SMT贴片治具夹具载具托盘一体治具夹具载具托盘；客户群主要是大中型SMT加工厂和手机平板电脑等数码电子方案商。公司诚信和产品质量获得业界的认可，欢迎各界朋友莅临公司参观、指导和业务洽谈！

以上为省高温胶三合一SMT阴阳板回流焊过炉治具的介绍，不详之处请致电了解！谢谢！
