1. GYTZS24B1-RV 4×6mm2

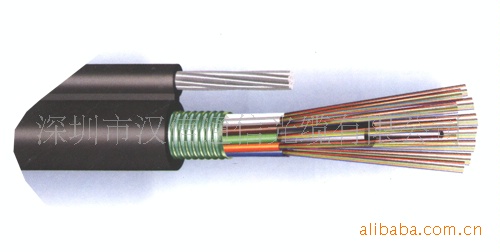

型（其中“24”表示24芯光纤，“4”表示电线数量）层绞式光缆中心以FRP作为加强构件，周围以SZ绞方式紧密排列着内含多芯光纤及油膏的松套管和馈电线，松套管和馈电线的间隙充满阻水油膏，轧纹钢带（GYTS型），外护套采用优质线性低密度或高密度黑色聚乙烯塑料。本光缆全截面阻水，具有低损耗、低色散的优点，适用于长途通信线路及市内接入网，局域网通信的管道或架空敷设。
2. 光缆各组成部分要求光纤 | 24芯，采用长飞原装单模光纤，全色谱识别 |
电线 | RV6 mm2，使用不同颜色或数字进行区分，应符合GB5023-1997 |
护套 | PE料，护套表面应园整光滑，任何横断面上均无目力可见的气泡，砂眼和裂纹。禁止使用回收料等劣质材料。 |
护套厚度（mm） | GYTZS24B1-RV4×6：2.0±0.2 |
中心加强件 | FRP，中心加强件不允许有接头 |
纵包钢带 | 采用双面涂刷防锈涂料的纵包扎纹钢带 |
松套管 | PBT管 |
3.
基本要求本复合馈电光缆应满足YD/T901-2001和GB5023-1997及相关的国家/行业标准
光缆结构及外观 | 光缆结构完整，护套外观光滑，无气泡，无缺陷 |
标志的完整性和可识别性 | 印字内容齐全清晰完整 |
外径(mm) | GYTZS24B1-RV4×6：15±0.5 |
金属挡潮层和铠装层电气导通性 | 电气导通 |
聚乙烯护套完整性 | AC12KV或D18KV不击穿 |
阻水要求 | 光缆护套内的所有间隙应有有效的阻水措施，阻水材料满足YD/T901-2001的规定 |
本产品保质期为25年 |
4.
电缆技术要求执行标准:GB5023-1997 型号规格:2271EC02(RV)1×6mm2 额定电压:450/750V |
项目 | 技术要求 | 备注 |
绝缘平均厚度(mm) | ≥0.70 | |
绝缘最薄点厚度(mm) | ≥0.53 | |
导体单线最大直径 | - | |
平均外径(mm) | 4.20 | |
导体最高工作温度 | 70℃ | |
25℃时全年安全载流量 (每相平均值) | - | |
成品电缆抗拉试验(N) | 1000 | |
成品电缆耐压试验(N) | 1000 | |
20℃时导体电阻(欧/KM) | - | |
耐电压试验(2000V/5min) | 不击穿 | |
导体导通试验 | 导通 | |
外观 | 平整光滑,无气泡,毛刺 | |
印制标志耐擦试验 | 用脱水棉轻擦试10次字迹清晰 | |
5.
光纤特性项目 | 技术要求 | |
模场直径（um) | 9.3±0.5 | |
包层直径(um) | 125±1 | |
模场同心度误差(um) | ﹤1 | |
包层不圆度（%） | ﹤2 | |
截止波长（um) | ﹤1260 | |
衰减系数（dB/km） | ≤0.36（1300nm） ≤0.22（1550nm） | |
高低温下光纤附加损耗（dB/km） | ≤0.05 | -40℃～+70℃ |
色散特性 | 零色散波长范围（um) | 1300-1324 | |
零色散斜率最大值 | ≤0.092 | |
1288-1339色散系数最大值 | ≤3.5 | |
1271-1360色散系数最大值 | ≤5.3 | |
1550色散系数最大值 | ≤18 | |
6.
工作环境特性项目 | 技术要求 | 备注 |
允许弯曲半径(mm) | 动态 | 30D | |
静态 | 20D | |
允许拉力(N) | 短期 | 3000 | |
长期 | 1500 | |
允许压扁力(N/100mm2) | 短期 | 3000 | |
长期 | 1000 | |
工作温度范围 | 电线 | -15℃～+70℃ | 按GB5023-1997 |
除电线外其它材料 | -40℃～+70℃ | |
阻水/防水性能 | 纵向：1M水头,3M光缆24H不渗水 | 电线内导体除外 |
长期浸泡在水中不渗水 | 不产生漏电 |
施工温度范围 | -20℃～+60℃ | 除电线外 |
0℃～+60℃ | 电线 |
机械性能 | 光缆的拉伸，压扁，冲击，反复弯曲，扭转，卷绕，磨损等应符合YD/T901-2001试验要求 |
适用的敷设方式 | 适合管道，槽道，电缆沟，架空，直埋等敷设方式 |
注：其它未尽事项，以满足YD/T901-2001和GB5023-1997及相关的国家/行业标准为基本要求。
'
