简介外球面球轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配入轴承座相应的凹球面内起到调心的作用。
虽然它的基本性能与深沟球轴承应是相似的，但是由于这种轴承大都应用在比较粗糙的机械中，安装定位不够精确，轴与座孔的轴线对中性差，或是轴长而挠度大等的情况下，而且轴承本身精度也不够高，有的结构也比较粗糙，因此性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如：带顶丝的外球面球轴承应用于刚度差挠度大的通轴，这种轴承两面带密封圈，能严密防止污物侵入，出厂时巳装填适量的润滑剂，安装前不需清洗，不需补加润滑剂，轴承内圈凸出端上的顶丝螺钉在轴上紧固时．允许的轴向负荷不得超过额定动负荷的20%。
带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同，只是顶丝不在内圈上，而是在偏心套上。圆锥孔外球面球轴承的内孔为带1：12锥度的圆锥孔，可直接安装在锥形轴上，或借助紧定衬套安装在无轴肩光轴上，并可微调轴承游隙。
外球面轴承优先适用于要求设备及零部件简单的场合，例如用于农业机械、运输系统或建筑机械上。
主要用来承受以径向负荷为主的径向与轴向联合负荷，一般不宜单独承受轴向负荷，此种轴承可以分别安装内圈（带全组滚子与保持器）和外圈。该种轴承不允许轴相对外壳有倾斜，在径向负荷任用下会产生附加轴向力。该种轴承轴向游隙的大小，对轴承能否正常工作关系很大，当轴向游隙过小时，温升较高；轴向游隙较大时，轴承容易损坏。故在安装和运转时要特别注意调整轴承的轴向游隙，必要时可以预过盈安装，以增加轴承的刚性。
外球面球轴承包括种类带座外球面球轴承 带座外球面轴承是将滚动轴承与轴承座结合在一起的一种轴承单元。大部分外球面轴承都是将外径做成球面，与带有球状内孔的轴承座安装在一起，结构形式多样，通用性和互换性好。
同时，此类轴承在设计上也具有一定调心性，易于安装，具有双重结构的密封装置，可以在恶劣的环境下工作。轴承座一般是采用铸造成型。常用座有立式座（P）、方形座（F）、凸台方形座（FS）、凸台圆形座（FC）、菱形座（FL）、环形座（C）、滑块座等（T）。
带座外球面轴承分为轴承心和轴承座，在叫法上是以轴承心加上轴承座称呼，如带紧定螺钉外球面轴承UC205配立式座称UCP205。带座外球面轴承由于具有很强的互换性，轴承心可以随意装配在同一规格不同形状的轴承座里。
带立式座外球面球轴承
带方形座外球面轴承

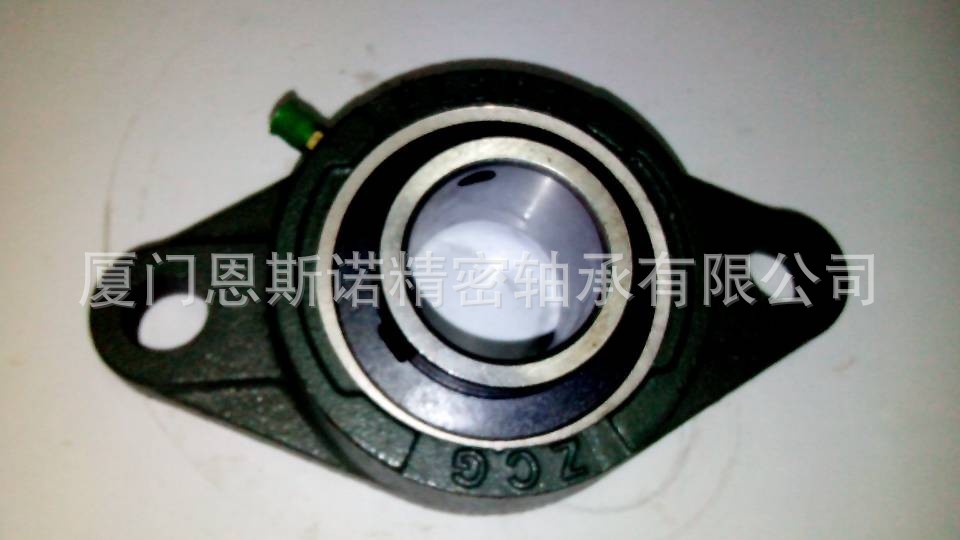

带菱形座外球面球轴承
带凸台圆形座外球面球轴承
带环形座外球面球轴承
带滑块座外球面球轴承
带悬吊式座外球面球轴承
带悬挂式座外球面球轴承
带可调菱形座外球面球轴承
带冲压座外球面球轴承
带其他座的外球面球轴承
外球面轴承的拆装 390000系列外球面轴承是通过偏心套将轴承内圈与轴固定，偏心套上的内六角螺钉起紧固作用。在维修中，不少机手不会拆装这种轴承，故有必要介绍一下拆装390000系列外球面轴承的技术要点和注意事项：
拆卸 1．先用内六角扳手松开轴承偏心套上的锁紧螺钉，然后用小铁棒插入顶盖偏心套上的沉孔，逆着轴的旋转方向打松偏心套。
2．旋松固定轴承座的螺栓。将轴承连同轴承座一起从轴上卸下。注意在拆轴一端的轴承座之前．应将轴另一端的轴承座螺栓松开，以免两端轴承相互别劲而损坏。
安装 1．往轴上安装轴承前，必须先拔下轴承外套的固定销，同时将轴颈表面打磨光滑干净，并在轴颈处涂油防锈兼润滑(允许轴承在轴上有稍微转动)。
2．在轴承座与轴承配合面涂润滑油，把轴承装入轴承座内。然后将装配好的轴承与轴承座一起套在轴上．推至所需位置处进行安装。
3．固定轴承座的螺栓先不要拧紧，要让轴承外套在轴承座内能转动。同样装好同一根轴上的另一端轴承和座，将轴转动几圈，让轴承本身自动找正位置后。再将轴承座螺栓紧固好。
4．装偏心套。先将偏心套套在轴承内套的偏心台阶上，并用手顺轴的旋转方向拧紧．然后再将小铁棍插入或顶住偏心套上的沉孔．用手锤顺轴的旋转方向敲击小铁棍．使偏心套安装牢固，最后锁紧偏心套上的内六角螺钉。
