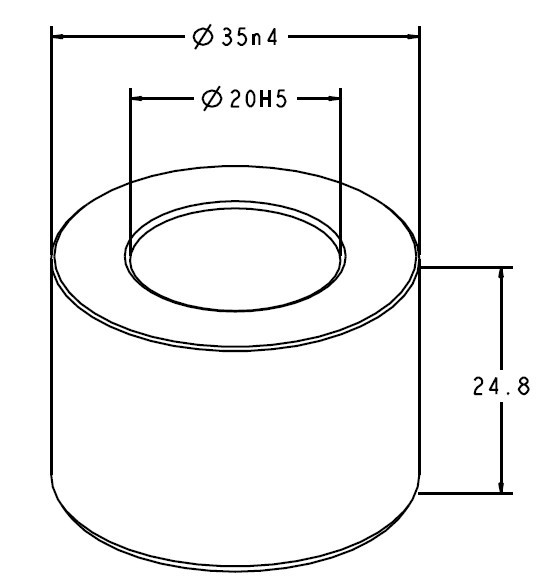

定位套
Locating sleeve
重复定位精度将决定是否需要一级、二级定位套各一个还是两个一级定位套。用两个一级定位套的情况下，如果接受套两个孔的中心距在±0.005 mm公差范围内,那就重复定位精度可以保持 ±0.013mm以内。
Resetting precision will determine whether Class I & II locating sleeves are required one for each or only two Class I sleeves are required. If two Class I locating sleeves are applied and the center distance of the two holes of the receiving sleeve is within the tolerance range of ± 0.005 mm, the resetting precision can be maintained within ± 0.013mm.
定位套及背面装配型接受套安装注意事项为了减少轴在内孔中取不出来的可能性，内孔和接受套外径配合的最大过盈量不得超过0.013 mm.
Installation Considerations for locating sleeve and receiving sleeve of back assembly type In order to minimize the possibility that the shaft cannot be taken out from the bore, the maximum amount of interference between the bore and the receiving sleeve can not exceed 0.013 mm.
定位
Positioning
球锁系统可精确地定位工件，无需为夹具找正并且确保重复定位精度在±0.010mm之内
Ball Lock system can accurately locate the workpiece. It is not necessary to make alignment for the fixture and the resetting precision can be ensured within ±0.010mm.
锁紧
Locking
球锁系统可将夹具板牢牢地固定在基础板上,每个轴最大可提供9吨的锁紧力.
Ball Lock system can firmlyfixthe jig plate on the floorplate with a maximum of nine tons locking force for each axle.
1)基础板,作为定位基准,永久固定在机器工作台上.基础板上面装有多个球锁接受套,配合不同大小的夹具板.
2)夹具板,装有两个球锁定位套,与基础板上的接受套对应,通过球锁轴锁紧
3)球锁轴,起定位和锁紧的作用,通过与定位套配合,将夹具板快速、精确地固定在基础板上。有多种尺寸可供选 择。
1) Floor plate, as the positioning reference, is permanently fixedto the machine worktable. Several ball lock receiving sleeves are fittedon the floor plate to work with different sizes of jig plte.
2) Jig plate, with two ball lock locating sleeves fitted, correponds to the receiving sleeve on the floorplate and can be locked through a ball lock shaft.
3) Ball lock shaft, with the function of locating and locking, works with the locating sleeve and fixesthe jig plate quickly and accurately to the floor plate. There are a variety of sizes can be selecte.
1、品质来源于专业，专业来源于实践，我司专业从事研发、生产3A系列标准夹具十三年，以品质求生存、赢客户。
2、精钻公司生产的卡盘重复定位精度可达0.002mm。
3、精钻公司所采用定位片均来自德国进口原材料，确保一流品质和使用精度，耐磨性高。
4、蔡司三坐标检测，严保质量关，确保每个产品精度。
5、 A-ONE定位夹具适用于铣床、磨床、车床、加工中心、放电机、线切割或机外预校机之间快速定位，可完全与Sodick沙
迪克、 阿奇夏米尔、汉霸、台一等品牌EDM电火花机配套使用。
我们有多种便捷付款方式供您选择：网银支付、支付宝、支票、现金等形式，满足不同客户需求，哪种方式最便捷就采用哪一种。我们
只有一个目标：让彼此交流更直接、交期更快捷。
深圳市精钻精密五金工具有限公司成立于2000年，专业生产3A快速定位夹具系统、零点快速定位夹持系统、球锁快速装夹具系统、数控机床夹头、导套、工装夹具。深圳公司建筑面积3000平方米。江西的工业园区26000平方米，厂区面积18000平方米。
公司拥有从德国、瑞士、美国、日本引进先进的生产设备。如德国JUNG成型磨床、德国ELB高精度平面磨床、美国MOORE坐标磨床、瑞士内外圆磨床、螺纹磨床、日本OKUMA加工中心、日本津上数控车床。公司建立了20±0.5℃恒温精磨房及高精度恒温计量中心，引进德国ZEISS坐标测量机、ZEISS工具显微镜、TESA MIVRO-HITE测高仪等高精度的检测设备。凭借品质稳定、性价比高，得到海内外客户的高度肯定。
公司全面推行ISO9001质量管理体系，为生产高品质产品提供了强有力的保证。
