LED日光灯驱动芯片NU501,可实现路路恒流 低成本。高效率。零外围电路。高精度恒流（适用于LED日光灯，T5 筒灯，格珊灯，MR16 E27灯杯球泡灯电源，火车照明灯。等。。。）(NU501目前有单通道1A15 1A18 1A20 1A25 1A30 1A35 1A40 1A45 1A50 1A55 1A60 1B20 1B25(双通道2A18 2A20)适合您的各种不同的电流要求的选择NU501(原厂授权诚信联科技代理商)芯片特性:
l 最简易之线性定电流组件
l 15mA~60mA单/双通道，3 (单通道) / 5(双通道)支封装脚位，定电流驱动器
l 固定电流设计，不需要外加电阻设定电流
l 电源电压范围1.5V ~ 12V，宽广电源设计，不需另外提供电源
l 低输出端电压降
IPN≦40mA→VPN≒0.4V
IPN＞40mA→VPN≒0.6V
l VDD脚可做 PWM 调光
l 电位爬升时间/电位下降时间2uS/2uS
l 芯片接面工作温度-40℃ ~ 120℃
l 单信道型式可串接使用，提高耐压范围*
l 信道与信道间输出电流差异
IPN≦40mA→chip current skew <±5%
IPN＞40mA→chip current skew <±6%
l 电源及负载调变率1%/V
l 无铅环保封装
产品说明
NU501系列是一简单的定电流组件，在各种LED照明产品的应用上非常容易使用。其具有绝佳的负载与电源调变率和极小输出电流误差。NU501系列能使LED的电流非常稳定，在大面积的光源上,即使电源及负载的变动范围很大时都能让LED亮度保持均匀一致，并增长LED使用寿命。
除了支持宽广电源范围外，NU501的VDD脚可以充当
输出致能(OE)功能使用，配合数字PWM控制线路，可达到更精准的灰阶电流控制应用。

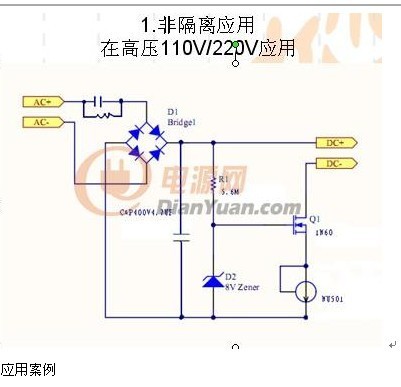

当VDD and Vp脚短接在一起时，NU501极小工作电压的特性能当做一个二极管current regulative diode (CRD)来使用,这个功能使NU501在应用上非常容易，就像一颗二极管一样,当这二极管应用在一串LED时,即能
使电流恒定。
在高压电源和低LED负载电压的应用场合,多个NU501(A type)能够串接使用来分摊多余的电压。这独特过高电压的分摊技术,非常适合在更宽广电源电压范围的应用,而此特性是其他厂家的芯片所没有的。
'
