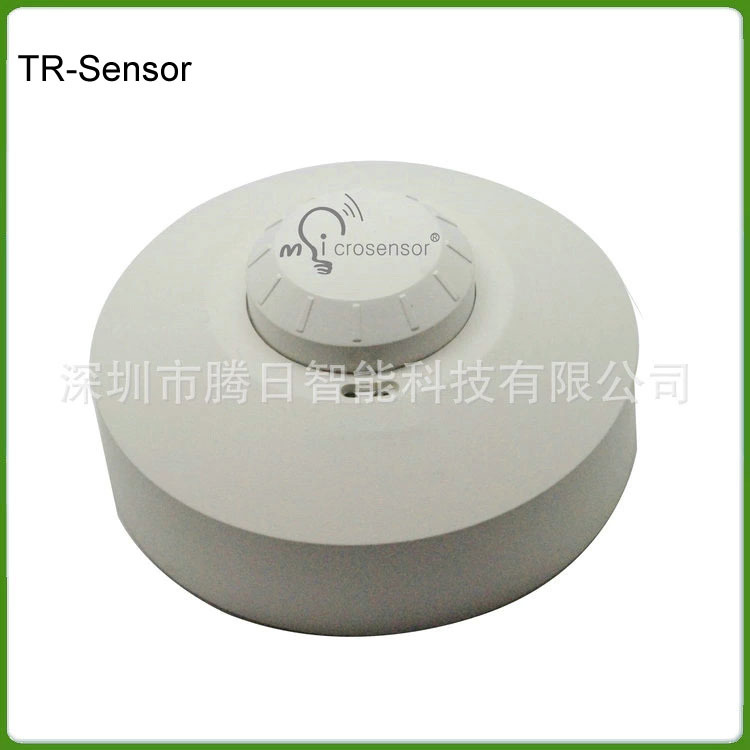

人体微波感应开关-经济版

型号. TR-804

    TR-804微波感应器为主动式传感器，HF感应器发射高频电磁波（5.8GHz）并接收他们的回波，此感应器探测回波内的变化甚至是其探测范围内微小的移动。然后微处理器触发“点亮灯”的指令。信号透过门，玻璃板及薄的墙壁都有可能被探测到。

注意：人或物体向着灯移动时的探测效果最好！

注：此感应器高频输出小于10mＷ，只是手机和微波炉发射功率的百分之一。

技术参数

工作电压：220-240V 50-60Hz

负载功率：300W (感性负载) /800W (阻性负载)

接口：3芯可插拔端口(N, L, L’)， 1.5 mm2电缆

传感器:

检测原理：微波运动检测

安装方式：室内，墙壁或吸顶安装

HF系统： 5.8GHz+/- 75 MHz CW电波，ISM波段

发射功率：<10mW

探测角度：360°，160°

运动检测：0.3 .., 3 m/s (1 … 10 km/h)

距离：2-10m（半径）,可调（LED指示）

工作延时：10秒到12分钟，可调（LED指示）

光控照度：2~2000LUX

电源消耗功率：将近0.9W

工作条件：

工作温度：-10 … +70°C

防护等级：IP 20（墙壁安装）

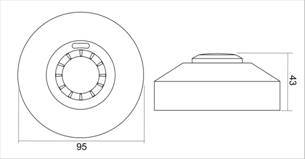

尺寸：95X95X43（mm）

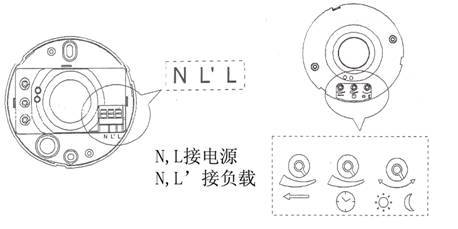

接线说明

探测距离设置 (灵敏度)

此范围为安装在2.5米高度时出现在地面的近似圆的探测区域的半径，逆时针旋转到底时探测距离最小（将近1米的半径），顺时针旋转到底时探测距离最大（将近10米的半径）；

注：此探测距离值是由身高为1.6~1.7米，体形中等，行走速度为1.0~1.5米/秒的人体测出来.如果人体身高,体形及行走速度发生变化,那感应距离也发生变化。

时间设置

可设置在10秒（逆时针旋转到底）到12分钟（顺时针旋转到底）的范围，在此时间结束前探测到移动信号时将会重新计时。建议在调整探测范围或行走测试时选择最短的时间。

注：灯灭后，需等将近1秒的时间它才能再次感应。只有在此时间结束后探测到信号时负载灯泡才会点亮。

光控设置

工作照度值可在2~2000LUX范围调节。

逆时针旋转到底时工作照度值约2LUX，顺时针旋转到底时工作照度值约2000LUX。在白天行走测试或调整探测区域时必须将此旋钮顺时针旋转到底。
