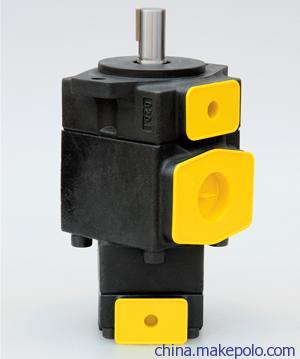

叶片泵双联叶片泵PV2R1-25-L-R

不限

￥1

中国武汉

产品属性

图文详情

品牌推荐

品牌

其他

型号

PV2R1-25-L-R

工作原理

单作用叶片泵

是否变量

定量液压泵

叶轮数目

多级

公称排量

80mL/h

额定压力

1Mpa

公称直径

1mm

材质

输入功率

1kw

输出功率

1kw

额定转速

1r/min

容积效率

总效率

吸入口直径

1mm

出口直径

1mm

吸入压力

1Pa

噪声

1dB(A)

外形尺寸

1mm

重量

1kg

规格

双联叶片泵Y

司经销的PV2R系列产品是能保持在16MPA的工作压力下连续24小时使用而丝毫无损的厂家，技术成熟程度已达国际先进水平，选择我司产品配套设备生产，保证无后顾之忧！该产品已供应给国内多家大型注塑机厂，打包机厂配套使用！

产品广泛适用于液压机、锻压机床、冶金、液压系统、矿山、船舶、石油、水利、液压站工程机械等领域的液压传动。

现货库存型号：

    PV2R1-06,PV2R1-08,PV2R1-10,PV2R1-12,
    PV2R1-14,PV2R1-17,PV2R1-19,PV2R1-23,PV2R1-25,PV2R1-31.
    PV2R1-06-F-R,PV2R1-08-F-R,PV2R1-10-F-R,
    PV2R1-12-F-R,PV2R1-14-F-R,PV2R1-17-F-R,
    PV2R1-19-F-R,PV2R1-23-F-R,PV2R1-25-F-R,PV2R1-31-F-R,
    PV2R1-06-F-L,PV2R1-08-F-L,PV2R1-10-F-L,
    PV2R1-12-F-L,PV2R1-14-F-L,PV2R1-17-F-L,
    PV2R1-19-F-L,PV2R1-23-F-L,PV2R1-25-F-L,PV2R1-31-F-L,
    PV2R1-06-L-R,PV2R1-08-L-R,PV2R1-10-L-R,
    PV2R1-12-L-R,PV2R1-14-L-R,PV2R1-17-L-R,
    PV2R1-19-L-R,PV2R1-23-L-R,PV2R1-25-L-R,PV2R1-31-L-R,
    PV2R1-06-L-L,PV2R1-08-L-L,PV2R1-10-L-L,
    PV2R1-12-L-L,PV2R1-14-L-L,PV2R1-17-L-L,
    PV2R1-19-L-L,PV2R1-23-L-L,PV2R1-25-L-L,PV2R1-31-L-L.

    高压定量叶片泵PV2R2-26,PV2R2-33,PV2R2-41,
    PV2R2-47,PV2R2-53,PV2R2-59,PV2R2-65.
    PV2R2-26-F-R,PV2R2-33-F-R,PV2R2-41-F-R,PV2R2-47-F-R,
    PV2R2-53-F-R,PV2R2-59-F-R,PV2R2-65-F-R,
    PV2R2-26-F-L,PV2R2-33-F-L,PV2R2-41-F-L,PV2R2-47-F-L,
    PV2R2-53-F-L,PV2R2-59-F-L,PV2R2-65-F-L,
    PV2R2-26-L-R,PV2R2-33-L-R,PV2R2-41-L-R,PV2R2-47-L-R,
    PV2R2-53-L-R,PV2R2-59-L-R,PV2R2-65-L-R,
    PV2R2-26-L-L,PV2R2-33-L-L,PV2R2-41-L-L,PV2R2-47-L-L,
    PV2R2-53-L-L,PV2R2-59-L-L,PV2R2-65-L-L.

    高压定量叶片泵PV2R3-76,PV2R3-94,PV2R3-116.
    PV2R3-76-F-R,PV2R3-94-F-R,PV2R3-116-F-R,
    PV2R3-76-L-R,PV2R3-94-L-R,PV2R3-116-L-R,
    PV2R3-76-F-L,PV2R3-94-F-L,PV2R3-116-F-L,
    PV2R3-76-L-L,PV2R3-94-L-L,PV2R3-116-L-L.

    高压定量叶片泵PV2R4-125,PV2R4-136,
    PV2R4-156,PV2R4-189,PV2R4-216,PV2R4-237,
    PV2R4-125-F-R,PV2R4-136-F-R,PV2R4-156-F-R,
    PV2R4-189-F-R,PV2R4-216-F-R,PV2R4-237-F-R,
    PV2R4-125-F-L,PV2R4-136-F-L,PV2R4-156-F-L,
    PV2R4-189-F-L,PV2R4-216-F-L,PV2R4-237-F-L,
    PV2R4-125-R-L,PV2R4-136-R-L,PV2R4-156-R-L,
    PV2R4-189-R-L,PV2R4-216-R-L,PV2R4-237-R-L,
    PV2R4-125-L-L,PV2R4-136-L-L,PV2R4-156-L-L,
    PV2R4-189-L-L,PV2R4-216-L-L,PV2R4-237-L-L,

PV*

* * *

系列号

单泵或双泵后泵的公称排量

双泵前泵的公称排量

轴伸形式

转向（从轴端看）
L;左旋，右旋时省略

油口方向（从轴端看，附图）进油口Lnlet;A.B.R.L

单泵或双泵前泵出油口

双泵后泵出油口；PV12,PV23,PV34为E.F.G.H,其余为;A.B.R.L.

PV系列单泵技术参数

型号	理论排量 (mL/r)	最高压力(MPa)			驱动功率	转速		重量
型号	理论排量 (mL/r)	高压专用油	抗磨液压油	普通液压油	驱动功率	最低	最高	重量
PV1-6	6.0	21	17.5	16	3.4	750	1800	9.0
-8	8.2				4.4
-10	9.7				4.9
-12	12.6				6.0
-14	14.0				6.5
-17	17.1				7.8
-19	19.1				8.7
-23	23.0				10.4
-25	25.3	16	16		11.5
-28	28.1				12.6
-31	31.0				14.5
PV2-26	26.6	21	17.5	14	12.7	600	1800	19.0
-33	33.3				15.5
-41	41.3				18.6
-47	47.2				20.7
-53	52.5				23.8
-59	58.2				26.5
-65	64.7				29.3
PV3-52	52.2	21	17.5	14	23.4	600	1800	36.7
-60	59.6				26.6
-66	66.3				29.4
-76	76.4				33.1
-85	84.9				36.5
-94	93.6				40.1
-116	115.6				48.9
-125	125.0	16	16		36.3		1200
-136	135.2				39.5
-153	153.0				44.5
PV4-125	125.0	17.5	17.5	14	54.3	600	1800	60.2
-136	136.0				60.8
-153	153.8				66.5
-184	184.0				81.4
-200	200.0				88.0
-237	237.0				102.0

驱动功率是在P=16 MPa and n=1500r/min.的工况下。

PV系列双泵技术参数

系列号	后泵	前泵	系列号	后泵	前泵
PV12	6~31	26~65	PV14	6~31	125~237
PV13	6~31	52~153	PV24	26~65	125~237
PV23	26~65	52~153	PV34	52~153	125~237

PV 系列单泵安装尺寸 (mm)

系列号	L	H1	H2	H3	C1	C2	D1	E	G	L1	L2	L3	S
PV1	178.5	106.5	58	100	25	56	1,19.05 0-0.03	21.24	4.76 +0.030	44.5	36	25	82.55
PV1	184	106.5	58	100	25	56	2,15.88 0-0.03	17.68	3.97 +0.030	50	41	25	82.55
PV2	225	138	70	125	28	80	1,25.4 0-0.05	28.18	6.35 +0.030	59	47	32	101.6
							2,22.23 0-0.05	25.01	6.35 +0.030
							3,25 0-0.05	28	8 +0.030
PV3	285	178	90	166	37	90	31.75 0-0.05	35.32	7.94 +0.030	75	63	40	127
系列号	K	A1	A2	B1	B2	P1	P2	M1	M2	D	A	Q	W
PV1	106	26.2	17.5	52.4	38.1	28	15	M10	M8	11	130	13	7
PV2	146/140	30.2	22.2	58.7	47.6	34	21	M10	M10	13.5	174	16	9
PV3	181	42.9	30.2	77.8	58.7	53.5	30	M12	M10	17.5	213	21	9

可提供锥度轴伸PV1叶片泵
可根据用户需要提供泵芯组件

PV 系列双泵安装尺寸 (mm)

系列号	L	H1	H2	H3	H4	C1	C2	C3	D1	E
PV12	303	143	75	70	125	28	80	114	1,25.4	28.18
PV12	303	143	75	70	125	28	80	114	2,22.23	25.01
PV13	362	183	95	90	166	37	115.5	112.5	31.75	35.32
PV23	396	183	95	90	166	37	115.5	112.5	31.75	35.32

系列号	G	L1	L2	L3	S	K	A1	A2	A3	B1	B2
PV12	6.35 +0.030	59	47	32	101.6	146	42.9	22.2	17.5	77.8	47.6
PV13	7.94 +0.030	75	63	40	127	181	61.9	30.2	17.5	106.4	58.7
PV23	7.94 +0.030	75	63	40	127	181	61.9	30.2	22.2	106.4	58.7

系列号	B3	P1	P2	P3	M1	M2	M3	D	A	Q	W
PV12	38.1	53.5	21	15	M12	M10	M8	13.5	174	16	9
PV13	38.1	78.5	30	15	M16	M10	M8	17.5	213	21	9
PV23	47.6	78.5	30	21	M16	M10	M10	17.5	213	21	9

型号	C	D	E	F	G	H	J	K	L	N
PV14	429	146.5	58	97	17.5	38.1	M8螺纹深14	40	8	13
PV24	468	171.5	70	125	22.2	47.6	M10 螺纹深17	49	9	19

泵芯组件

型号说明

XC-	PV1	-19	-R
泵芯标记	系列号	几何排量	转向
单泵泵芯、双联泵轴端泵芯双联泵盖端泵芯	PV1	6、8、10、12、14、17、19、23、25、28、31	从泵的轴端看 R-顺时针转动 L-逆时针转动
	PV2	26、33、41、47、53、59、65
	PV3	52、60、66、76、85、94、116、125、136、153
	PV4	125、136、153、184、200、237

安装尺寸 (mm)

系列号	A	B	C	D	E	F	G	H	K	M	N
PV1	73	82	69	38	59	6	67	5	R28	65×3.55	30×3.55
PV2	90	109	93	52	82	6	84.7	5	R36	90×3.1	45×3.55
PV3	120	127.5	106.5	72	94	6	115	8	R47.5	120×3.1	65×3.55
PV4	133	140.5	119	80	106.5	6	127	8	R54	125×3.55	73×3.55

系列号	转子内花键齿廓参数
系列号	模数	齿数	压力角	大径	小径	弧齿槽筐
PV1	0.5	32	30	16.75	15.54	0.785
PV2	0.8	26	30	21.92	20	1.257
PV3	1.0	24	30	25.5	23.09	1.57
PV4	1.0	30	30	31.7	29.07	1.57
