高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
保安单元与保安接线排间的接触电阻≤7mΩ
高温、低温、温度变化、湿热试验后接触电阻增值：≤3mΩ
成端接触电阻：≤3mΩ
高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤2mΩ
气密性：未被腐蚀面积占总面积的50%以上
保安单元簧片与保安接线排卡接簧片间的接触压力> 5N
拉脱力：≥25N
单股塑料绝缘导线：芯线直径为0.32~0.6mm，最大外径（包括绝缘层在内）≤1.44mm
卡接寿命＞200次
传输特性（4kHz～2.2MHz）：
插入损耗 ≤ 1.5dB
回波损耗 ≥ 10 dB
设备标准：符合YD/T694－2004的相关规定
塑料件和印制板燃烧性能符合：GB/T5169.7－1985的相关规定
日海:FA9-47 FA9-199 FA9-210 FA9-399保安单元
世纪人:FA9-182A FA9-182保安单元
普天:FA814 FA820 FA175 FA144 JPX01 FA9-201保安单元
华为:JPX202-FA9-81 JPX202-FA9-83 JPX256-FA9-172 JPX256-FA9-173 JPX658-FA9-280 JPX-MT-FA10-320保安单元
万马:FA9-906B FA9-906 FA9-906A FA9-906K FA9-185 AP-15型保安单元
嘉明:FA9-118 FA9-121 FA9-121E保安单元
乐通:FA9-59 FA9-58A-C-E FA9-82 保安单元 乐通FA8-197B保安排 FA8-82保安排 STO-82测试排
东冠:FA9-250, 506厂:FA9-156 508厂:FA9-155保安单元,
523厂:FA9-80 FA9-78 FA9-79V FA9-87保安单元
金辰:FA9-108C FA9-108D FA11-66保安单元
中兴：FA9-280B FA9-240 FA9-115保安单元
天乐:FA9-19 JPX668 JPX280 JPX122 HPX26保安单元
新海宜,维运,科隆模块单元
科隆、科龙保安单元、科隆条、科隆配线架、科龙打线刀、科龙模块
保安排10-25-50-100回线保安接线排
测试排16-32-64-128回线测试接线排
锐速通信设备厂，供应原厂保安单元，通信产品
|
本实用新型提供一种电话总配线架上用小型保安单元，与本厂设计的《具有告警功能保安接线模块》配套使用，具有过压、过流、过热保护和告警显示功能。它是把原五线式保安单元改为六线式，其内、外、地线簧片与模块上对应簧片均采用弹性线接触，即将各簧片弯成拱形，裸露在塑料盒孔洞外可与模块上的簧片一一对应。本装道具有结构新颖简单又紧凑、拔插方便且接触可靠、使用性能安全可靠等点，是一种国际先进的保安器。 |
|
|
|
一种保安器，它由塑料件（２）、一套告警显示装置和二组保 安元件构成，其中告警显示装置包括发光二级管（１）、限流 电阻（３）和连接导线等构成；保安元件包括：（ｉ）由二个放电管（７）、二个外线簧片（１０）和二个内线簧片（５） 构成过电压保护；（ｉｉ）由二个热敏电阻(６）及外线簧片 （１０）和内线簧片（５）构成过电流保护；（ｉｉｉ）由二 个易熔片（８）等构成过热保护，其特征在于：Ａ、用弹性铜 制成二片状连动簧片（９）并合拢竖在盒内中心线处，底边弯 平分别与二地线簧片（１１）接触；两组保安元件分布在连动 簧片（９）两侧，其中易熔片（８）对称紧靠在（９）中部， 易熔片（８）外侧与放电管（７）相接；连动簧片（９）的上 端与告警簧片（４）呈定间距对应，间距与易熔片厚度相对应 ；Ｂ、告警簧片（４）与告警显示装置相接；Ｃ、放电管（７ ）的外侧紧靠弯曲的铜连接簧片（１４），在（１４）上各放 一正温度系数热敏电阻（６），（１４）的下端与外线簧片（ １０）连接；而热敏电阻（６）另一端又与内线簧片（５）连 接；Ｄ、地线簧片（１１）、外线簧片（１０）和内线簧片（ ５）均用铜片弯曲成弧状（拱形），分别装固在盒体的下、上 和盒盖上，且保证与塑料盒上的孔洞一一对应，使铜片向外裸 露可与模块上的簧片相对应呈弹性线接触。 |
适配器FC、SC、ST、LC、MTRJ光纤适配器（又称法兰盘、藕合器）衰减器
安单元产品系列: FA9-280,FA9-115,FA8-20,FA9-201,FA8-14,FA10-12,FA9-79V，FA9-175,FA9-26,JPX280，FA9-121,FA9-906,FA9-67,FA9-07,FA9-105FA9-172,FA9-173,FA10-97,FA9-81,FA9-173,FA9-400Q,FA8-149,FA9-201,STO-151.FA9-182FA9-47,FA9-199,FA9-182AFA9-81,FA10-53SO,FA10-12B,FA9-144,FA10-4710,FA9-210,FA10-95,FA9-182,FA10-08IM-P,FA10-08IIA,FA8-68,FA8-67,FA11-07,FA10-906A,FA906B-1,FA906FA9-83,FA9-144,FA9-668,FA9-280,FA9-20,FA8-149,FA9-81,FA10-53SO,FA10-12B,FA9-144,FA10-4710,FA9-210,FA59B.FA10-95,FA9-182,FA10-08IM-P,FA10-08IIA,FA8-68,FA8-67,FA11-07,FA10-906A,FA906B-1,FA906,FA9-83,FA9-144,FA9-668,FA9-280,FA9-20,FA8-149FA8-20,FA9-201,FA8-14,FA10-12,FA9-79V,FA9-175,FA9-26,JPX280,FA9-121,FA9-906,FA9-67,FA9-07,FA9-182,FA9-105,FA9-172,FA9-173,FA10-97,FA9-81,FA9-173,FA9-400Q,FA8-149,FA9-201,STO-151.FA9-182,FA9-47,FA9-199,FA9-182A,FA9-32,FA8-25,FA9-210,AP-S3,日海:FA9-47 FA8-399 STO-399 FA9-199 FA9-210世纪人:FA9-182A FA9- 182，天:FA814 FA820 FA175 FA144 JP01 FA8-149 华为:FA9-81 FA9-173 ，FA8-280,JPX280, 万马:FA9-906B FA9-906 嘉明:FA9-118 FA9-121 FA9-121E,JPX280,乐通:FA9-59 FA9-58，FA9-81,FA10-53SO,FA10-12B,FA9-144,FA10-4710,FA9-210,FA10-95,FA9-182,FA10-08IM-P,FA10-08IIA,FA8-68,FA8-67,FA11-07,FA10-906A,FA906B-1,FA906,FA9-83,FA9-144,FA9-668,FA9-280,FA9-20,FA8-149,FA8-20,FA9-201,FA8-14, FA10-12,FA9-79V，FA9-175,FA9-26,JPX280，FA9-121,FA9-906,FA9-67,FA9-07,FA9-182 FA9-105，FA9-172,FA9-173,FA10-97,FA9-81,FA9-173,FA9-400Q,FA8-149,FA9-201,STO-151.FA9-210.JPX122C
AY-15,AP-81,AP-S,AP-57,AP-67,AP-68,AP-79,AP-81,AP-UP,AP-182A,AP-182,AP-S3,AP-825等
打线刀
科龙/天乐/华为/中兴/日海/普天/烽火/阿尔卡特/嘉明/北电/维运/沪兴/科隆/康普/宏大/乐通/信儒/平宇/长城/万马/西门子/科兴/花海力达/世纪人/安达/世纪人/万马/新海宜/中达/天运/东冠/华海/华源保安单元/保安排/测试排/3M/AMP/安普打线刀/卡线刀/卡接刀/卡刀/抢线枪/打线嵌/绕线枪/卡抢
锐速通信设备厂，供应原厂保安单元，通信产品
|
品牌 |
型号 |
|
XH |

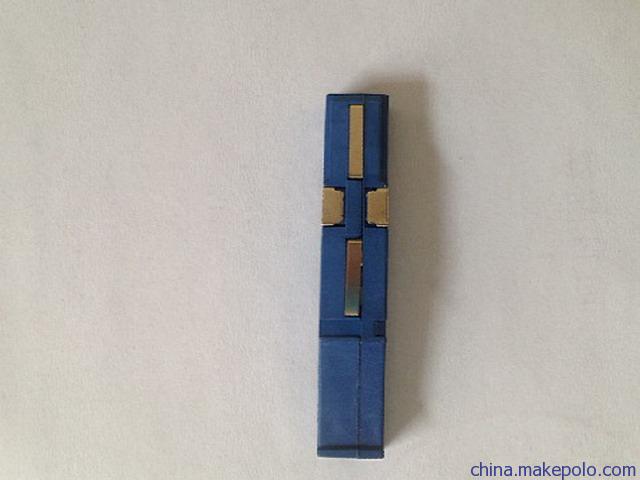

FA9-201 |
详细介绍：
本产品符合2004版新标准，具有外线开路，告警功能等。

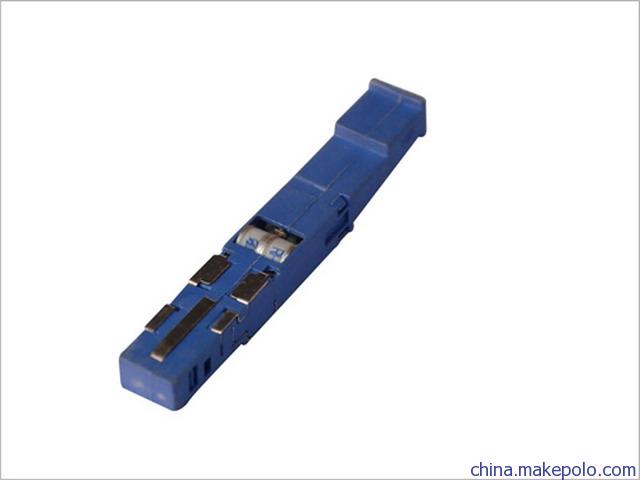

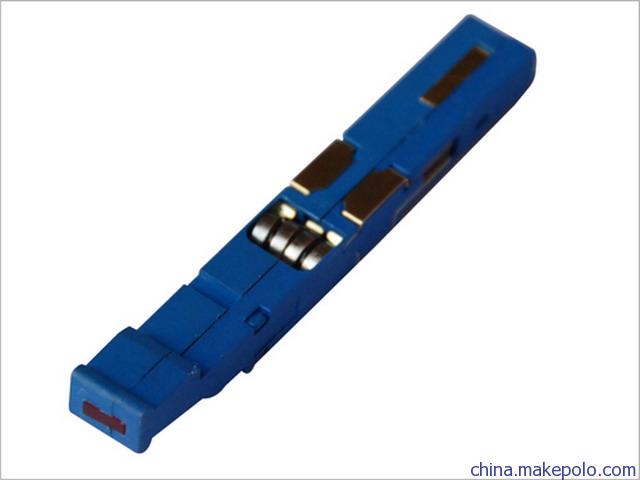

为防止人身和设备遭受过电压过电流伤害的装置。主要由外壳、放电管、热敏电阻PTC和簧片插脚等组成。
外形尺寸：长×宽×高＝50×9.5×11.5(XL-017)；
镀层：锡青铜，镀银（20~40uinch)。
阻燃性：塑料件采用PPT或阻燃ABS注塑而成，其燃烧性能应达到GB/T 5169.7-1985标准。
绝缘电阻
a , b线之间，以及a,b线和地线、信号线、其他金属件之间的绝缘电阻，在标准的试验条件下不小于1000MΩ。
与保安排簧片端子间接触电阻：在标准大气压下，任一不相连的两接线端子间接触电阻不大于7mΩ。
耐振性：保安单元经受振动试验后，应符合下列要求：
a）塑料件无开裂，无损伤；b）外线对地应能可靠放电；c）内外线间阻值稳定。
过压、过流防护性能：满足行业通信标准。
失效保护性能：当放电管放电电流达到2.5Ar.m.s时,放电回路中的a线或b线应在5-15S内接地
