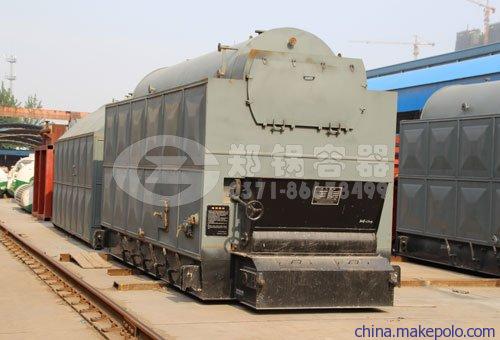

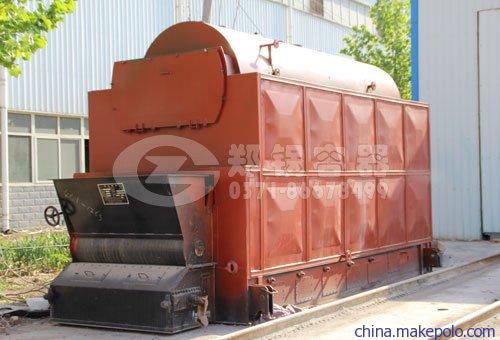

DZL系列快装链条炉排锅炉是郑州郑锅容器有限公司根据广大消费者的需求、集同类产品之所长精心设计而成。该产品结构紧凑、安装简单、用户初期投资低，运行安全、可靠、节能、环保、水质要求不高等特点，深受广大消费者的好评。

二、DZL系列快装链条炉排锅炉的用途

DZL系列采用轻型链带式炉排,自动化程度高,热效率高达72%以上,配有除尘设备，环境污染少，具有良好的综合经济技术指标。广泛适用于学校、纺织厂、服装厂、印染厂、餐厅、食品厂、饮料厂、豆制品厂、肉制品厂、罐头厂、酒厂、制药厂、包装厂、建材厂、涂料厂、游泳馆等企事业单位场所。

三、DZL系列快装链条炉排锅炉的主要结构

DZL系列快装链条炉排锅炉的燃烧设备为链条炉排。主机为单锅筒纵置式布置，锅筒内布置了单回程螺纹烟管，炉膛左右两侧装有光管水冷壁，部分上升管拉向炉膛组成炉顶，锅筒底部挂有耐火砖，不接受高温火焰的辐射，锅筒两侧下方有对称的两个对流烟道，另外独家配置距锅筒中心线750mm处装配水墙曲管，彻底解决锅筒与集箱热涨冷缩造成撕裂焊缝的弊端。

四、郑锅容器DZL系列快装链条炉排锅炉产品的优点

DZL两翼烟道系列锅炉是我公司独家开发的一种新型，第四代卧式水炎管快组装锅炉，与国内同参数水不定期锅炉相比，具有结构紧凑、体积小、出力大、升压快以及热效率高等优点，系国内首创，具有国内先进水平。

该产品为国家专利产品；先后荣获国家机电部优质产品奖、省优质产品奖、河南省、郑州市优秀产品奖；省、市科技进步奖，出是国家机电节能产品推广项目。

具体性能优点如下：

1、通过将两侧集箱上的部分上升管拉向炉膛，然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面，以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射，避免产生“鼓包”缺陷。

2、两翼烟道的设置，使烟气顺利进入前烟箱，使前管板温度相同，避免因温度应力而产生管板裂纹。

3、拱形设计采用“西安交通大学国家科技进步二等奖”最新科研成果，后拱低而长，出口段为反倾斜，前拱倾角45°与后拱相呼应，形成明显倒“α”火焰，有利于劣质煤的燃烧，煤种适应性强。

4、炉排下面有独立调节风室，两侧进风；采用新型曲臂螺杆调风结构，从而使调风通风截面比达到100%；调节灵活，布风均匀。

5、设计推拉式闸板清灰装置，闸板采用耐热铸铁精加工密封结构，从而有效防止二次燃烧变形和炉排漏风。

五、工作原理

锅炉两侧布置水冷壁构成炉膛及对流烟道，锅筒内布置有单回程螺纹烟管，尾部有铸铁省煤器。炉膛内采用水冷整浇的前拱、后拱。前拱为阶梯形，后拱为人字形，使拱的 覆盖率接近85%，有利于烟煤的燃烧。采用大块式链条炉排实现机械式燃烧。配鼓引风机进行机械通风，并配以出渣机实现机械出渣，控制监测仪表齐全。内容来自于郑州郑锅容器有限公司（www.zgrongqi.com）。
