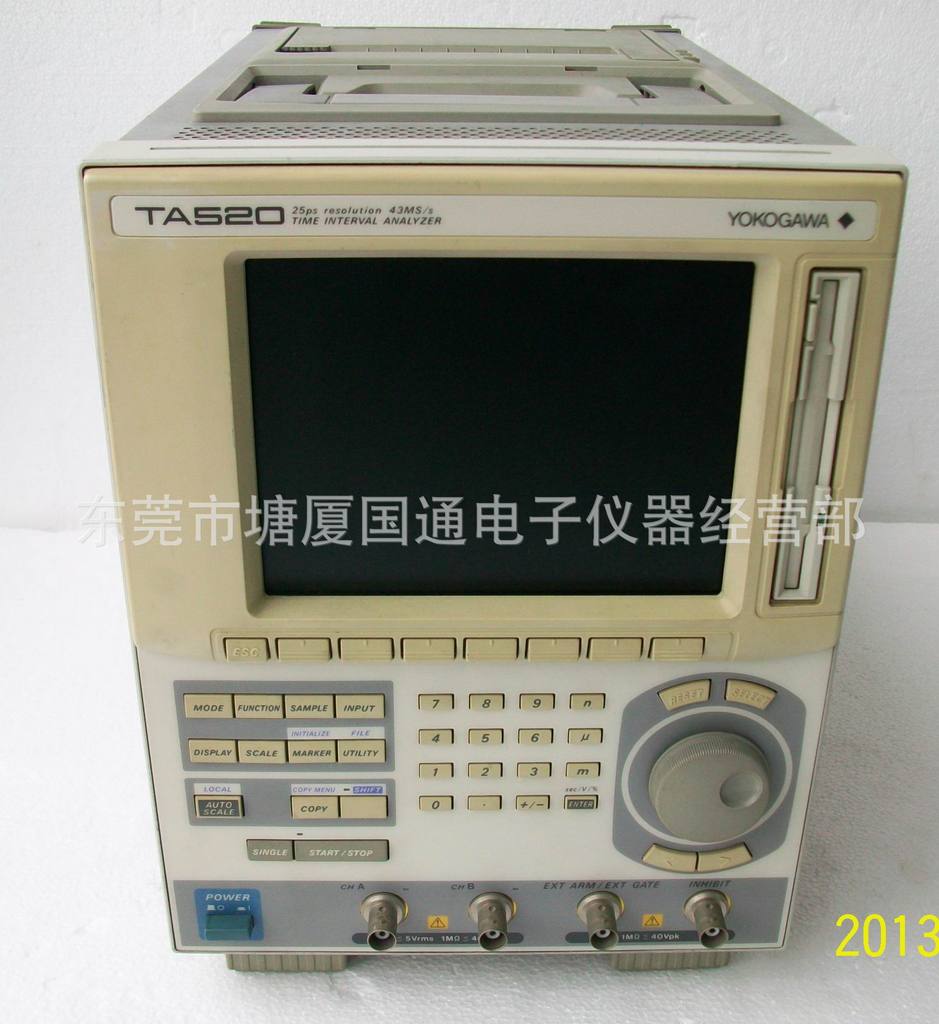

时距分析仪TA520性能特点

TA520技术参数

最高连续采样速率43MS/s
数据样本占最大内存容量109
显示分辨率：25ps,内部颤动：100ps rms
自动定标（自动窗孔功能）
块步检测（块采样功能）
信号间干扰分析（任选项）
内置打印机（标准配制）
3.2 GB内部硬盘驱动器和SCSI

TA520技术规格
检测功能：周期，脉宽，A至B间隔
记时模式
检测范围：
周期，脉宽：8ns－20 ms / A至B间隔： 0 ns－20 ms
样本容量： 1－512 k 样本
硬件直方图模式
检测范围：
周期，脉宽： 8 ns－3.2μs
A至B间隔： 0 ns－3.2μs
样本容量： 1－109样本
内部门（事件/ 计时）或外部门
事件门：1－512k (T.S模式),1－109 (H.H模式)
计时门： 1μs－10 s (100 ns步)
外部门： 1μs－更长
外部控制输入
外部待命输入，禁止输入
块采样功能
计数：2－100( T.S 模式),2－1000(H.H模式)
暂停时间： 0－1 s(1μs步)
外型尺寸：约213(宽)×264(高)×350(深)mm
重量： 约9公斤
