CRYSTAL反冲洗阀门简介

反冲洗阀用途与使用环境

适用于各种自动反冲洗过滤器组，包括叠片、滤网、砂石介质等。正常过滤过程和反冲洗过程自动转换,由反冲洗控制器或手动操作控制。可在露天安装，可耐受各种酸碱物质的腐蚀，冬季可置于野外露天环境。

技术特点

标准压力等级：10 BAR（PN10）

最小工作压力：2.8 BAR

最高介质温度：60℃

• 结构简单，可靠性高
• 整体式结构，结实可靠
• 卡口连接，易于安装和改造现有手动过滤器
• 可在线维修，不需要从管线上拆除
• 水头损失低
• 反冲洗动作迅速，能快速切换水流方向尼龙材质，抗锈蚀性强，可应用于污水处理或中水循环系统

控制模式

反冲洗阀通过管道系统压力驱动，可自动进行两位三通切换，实现过滤器自动反冲洗。结构简单，可靠性高，可确保在无维护的情况下长时间稳定运行。控制方式有手动、时间或压差自动控制；

手动调节电磁头或三向开关的旋钮，可实现过滤器任意时间的手动控制反冲洗；

自动控制由反冲洗控制器通过时间间隔，或者设定的上下游压差感应控制。

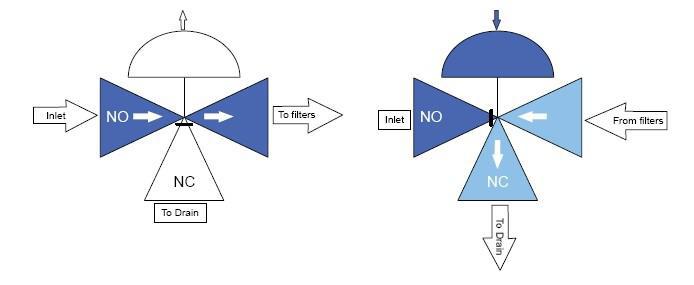

工作原理：反冲洗阀进水口常开（NO），反冲洗阀排污口常关（NC）。每个出水口都由独立的密封座密封，共同使用同一个密封阀杆。 当其中一个出水口处于开启状态时，另一个出水口则处于关闭状态，因此反冲洗阀可以进行两种模式的运行：

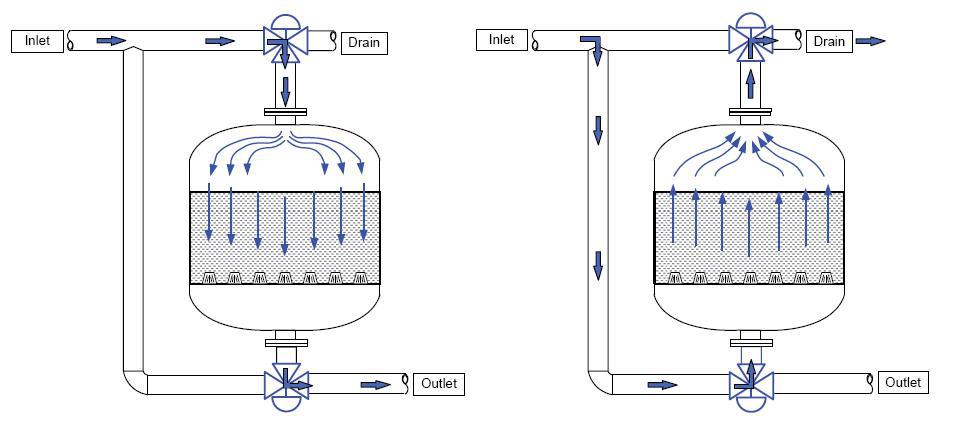

过滤模式：

允许水流直接通过出水口流向下游管进入过滤器。

反冲洗模式：

关闭过滤进水口打开反冲洗排污口。使得水流反向通过过滤器，杂质从反冲洗阀门排污口排出过滤器。

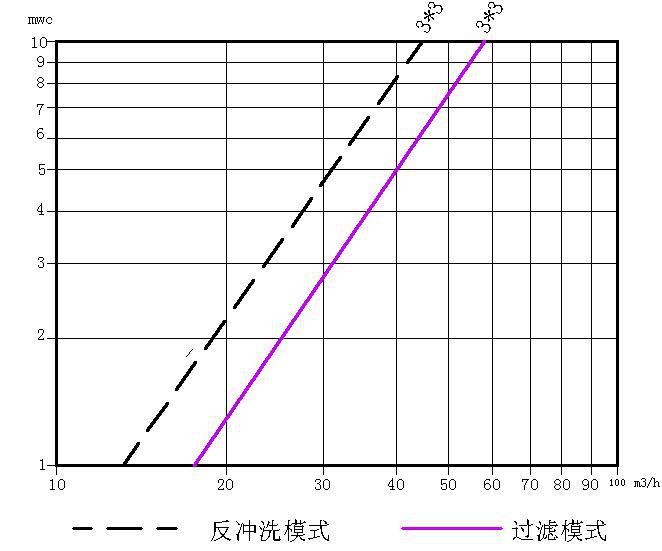

水头损失表

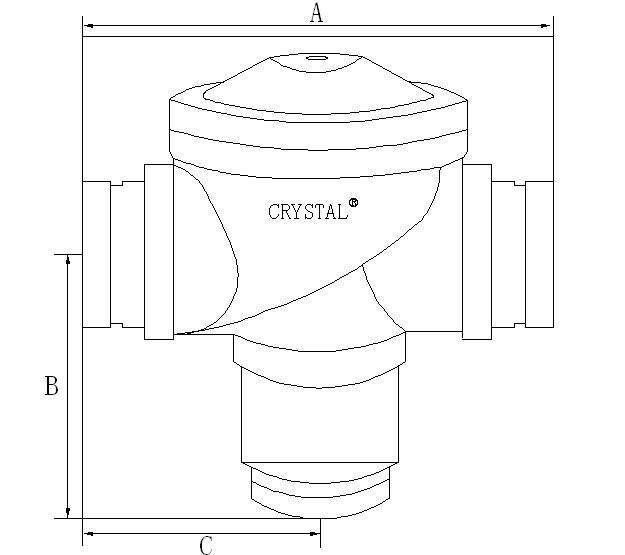

尺寸重量表
