型      号

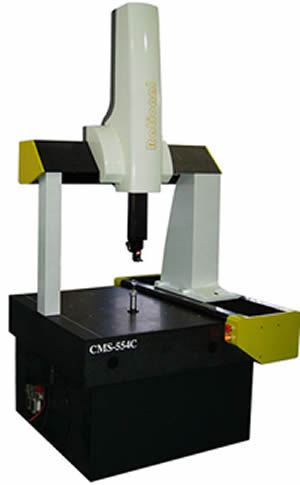

CMS-554C

CMS-655C

CMS-886C

CMS-10108C

CMS-574C

CMS-685C

CMS-8106C

CMS-10128C

CMS-584C

CMS-6105C

CMS-8126C

CMS-10158C

行     程(m    m)

X

500

600

800

1000

Y

500/700/800

600/800/1000

800/1000/1200

1000/1200/1500

Z

400

500

600

800

空间精度

MPEE=(3.0+L/300)μm

MPEE=(3.5+L/200)μm

分辨率 : 0.5μm

               结构形式:     移动桥式

                 总功率:  500W(不包括电脑)

最大承重(kg)

 500

800

1000

1500

主机重量(kg)

980/1120/1200

1100/1250/1400

2200/2460/2720

2600/2880/3300

外形尺寸(m)

1.21X1.3X2.33
1.21X1.5X2.33
1.21X1.6X2.33

1.31X1.4X2.53
1.31X1.6X2.53
1.31X1.8X2.53

1.65X1.9X2.85
1.65X2.1X2.85
1.65X2.3X2.85

1.85X2.1X3.25
1.85X2.3X3.25
1.85X2.6X3.25

包装外形尺寸(m)

1.3X1.6X2.22
1.3X1.8X2.22
1.3X1.9X2.22

1.4X1.7X2.42
1.4X1.9X2.42
1.4X2.1X2.42

1.9X2.3X2.4
1.9X2.5X2.4
1.9X2.7X2.4

2.4X2.45X2.4
2.4X2.65X2.4
2.4X2.95X2.4

系统特点

驱动系统：伺服电机

控制系统:：RENISHAW UCC Lite  /   Pantec

测量软件：RationalDMIS (CNC)/ Master -CMM

最大测量速度： 300 mm/s

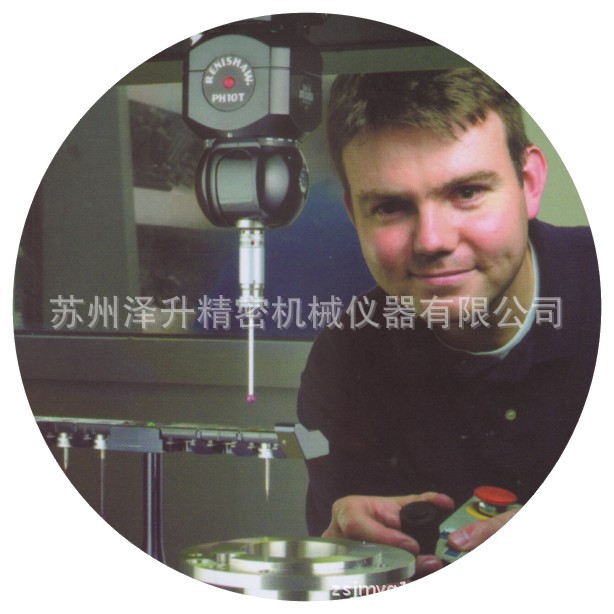

探测系统：RENISHAW MH20i /  RENISHAW  PH10T+TP20  / RENISHAW RTP-20半自动测头

电    源

                     220V±10%      50/60Hz

空气流量

                          120L/min(0.4MPa)

温度范围

               20 ± 2℃ ＜ 1℃/h   ＜2℃ /24h  ＜1℃/m

气源压力

                           ≥0.5MPa

湿    度

                            40%---70%
