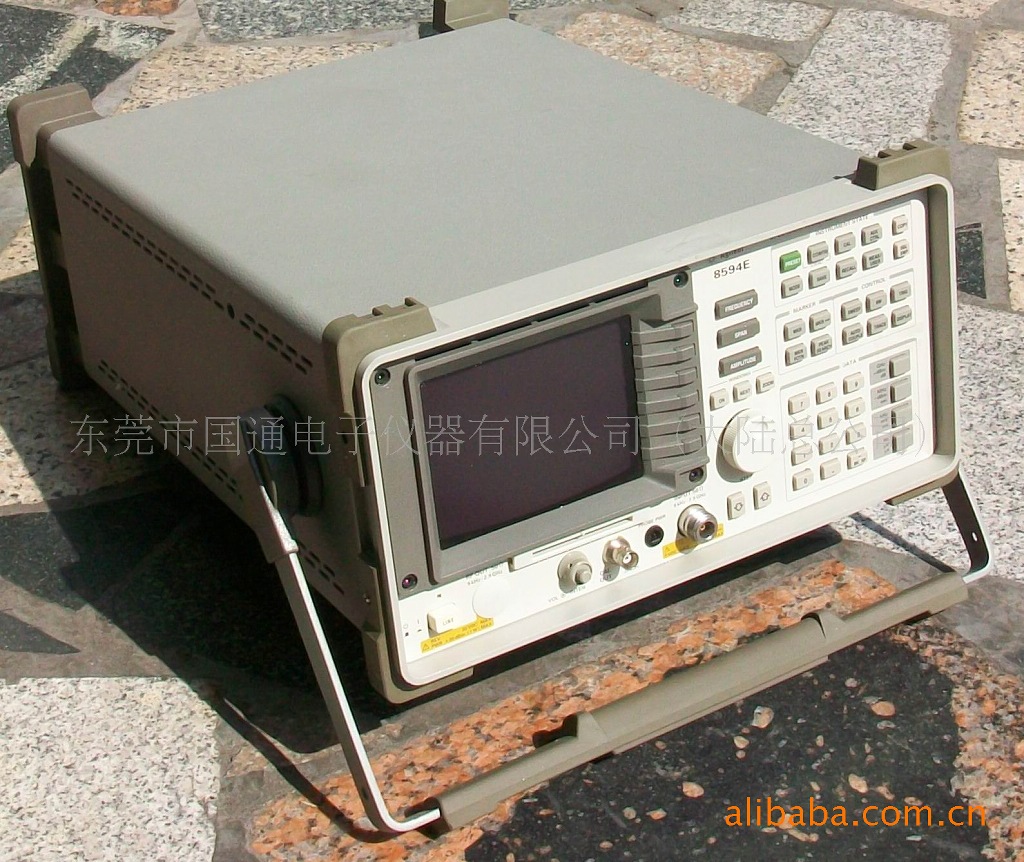

二手HP8595E 频谱分析仪
HP8595E 频谱分析仪产品简介
HP8595E 频谱分析仪技术指标
HP8595E 频谱分析仪频率
HP8595E 频谱分析仪频率范围：9kHz ～6.5GHz（直流耦合）;100kHz ～6.5GHz（交流耦合）
HP8595E 频谱分析仪频率基准
HP8595E 频谱分析仪老化率：±2×10-6/年,±l×l0-7/年(选件004)
HP8595E 频谱分析仪温度稳定性：±5×10-6,±l×lO-8(选件004)
HP8595E 频谱分析仪初始精度：±0.5× 10-6,±2.2×l0-8(选件004)
HP8595E 频谱分析仪频率读出精度(起始处、终止处、中心处、频标处)：
HP8595E 频谱分析仪 ±(频率读数×频率基准误差+间隔精度+间隔的1%+RBW的20%+lOO Hz×N)
频标计数精度
间隔≤lOMHz × N：±(频标频率×频率基准误差+计数器分辨率+l00Hz×N)
间隔>lOMHz × N：±(频标频率×频率基准误差+计数器分辨率+lkHz×N)
计数器分辨率
间隔≤lO MHz×N：可在lO Hz ～100 kHz之间选择
间隔>lOMHz×N：可在100 Hz ～10O kHz之间选择
频率间隔
范围：OHz(零扫频间隔)和10 kHz ～6.5GHz;最小间隔为l kHz(选件l30)
分辨率：4位数字或20 Hz ×N,两者中的较大者
精度：间隔≤10MHz × N：间隔的±2%
间隔>l0 MHz×N：间隔的±3%
扫描时间
范围：间隔=0 Hz或>l kHz：20 ms～lOO s
间隔 = O Hz(选件101)20μs～100 s
精度：20 ms～100 s：±3%
20μs～<20 ms(选件101)：±2%
扫描触发：自激、单次、电源、视频、外部
分辨带宽：lkHz ～3MHz(3dB),按1、3、10顺序分档;
9kHz和12O KHz(6dB)EMI带宽。
选件130增加30、lOO和300 Hz(3dB)带宽和20OHz(6dB)EMI带宽
精度：±20%
选择性(典型值)
-60 dB/-30 dB：3kHz ～1O kHz,15：1
lOO KHz～3MHz,15：1
l kHz,3KHz,16：1
-40 dB/-3dB：30 Hz～300 Hz,10：1
视频带宽范围：30Hz～1MHz,按1.3顺序分档(用选件130时为lHz ～l MHz)
稳定度
噪声边带(lkHz RBW，3O Hz VBW,取样检波器)
与连续波信号的偏离>lO kHz：≤-90 dBc/Hz+20 log N
与连续波信号的偏离>20 kHz：≤-lOO dBc/Hz+2O log N
与连续波信号的偏离>30 kHz：≤-l05 dBc/Hz+20 log N
剩余调频：l kHz RBW,l kHz VBW：≤（250×N）Hz pk-pk(lOO ms)
30 Hz RBW,30 Hz VBW：≤30×N）Hz pk-pk(30O ms)
系统相关的边带(与连续披信号的偏离>3OkHz)：≤-65dBc+20 log N
梳状发生器频率(8593E,8596E)100MHz基波频率;±0.007%频率精度
幅度
幅度范围：显示的平均噪声电平～+30 dBm
最大安全输入电平(输入衰减器≥lO dB)
平均连续功率：+30 dBm(l W)
峰值脉冲功率
+50 dBm(l00W)，在脉宽<10μs,占空比<1%和输入衰减≥30dB时
直流8595E：0 V（直流耦合）：50V（交流耦合）
增益压缩(>lO MHz)：≤0.5dB(输入混频器上的总功率=-10dBm)
显示的平均噪声电平(输入端接匹配负载,O dB衰减,30 Hz VBW或l Hz VBW(用选件l30),取样检披器)
3O Hz RBW 1 kHz RBW
8595E
400kHz～2.9GHz
2.75GHz～6.5GHz
≤-l25dBm
≤-l27dBm
≤-110dBm
≤-ll2dBm
寄生晌应
二次谐波失真
8595E(>10MHz)：〈-70dBc,对于输入混频器上的-40dBm音频信号而言
8595E(>2.75GHz)：〈-100dBc,对于输入混频器上的-10dBm音频信号而言(或低于所显示的平均噪声电平(DANL))
三阶互调
8595E(>10MHz)：<-70 dBc,对于输入端上的两个-30 dBm音频信号和>50kHz的间隔而言
其它与输入相关的寄生信号(偏离≥3O kHz ,输入混频器加-20 dBrn音频信号)
8595E：<-65dBc
剩余响应(输入端接匹配负载,O dB衰减)
150kHz～6.5GHz(8595E)：<-90dBm
显示范围
对数刻度：自参考电平起0～-70 dB 经校准;0.1,0.2,0.5dB/格和～20 dB/格,按ldB步进,8格显示
线性刻度：8格
刻度单位：dBm,dBmV,dBμV,V,W
频标读出分辨率
对数刻度：0.05dB
线性刻度：参考电平的0.05%
对零频率间隔的快速时间扫描(选件101或301,20μs～20 ms)
≤1GHz：参考电平的0.7%(线性刻度)
>1GHz：参考电平的1.0%(线性刻度)
参考电平
范围：与幅度范围相同
分辨率：±0.Ol dB(对数刻度);参考电平的±0.12%(线性刻度)
精度：在-20 dBm处为±0.3dB;0～-59.9dBm：±(O.3dB+0.01×(偏离-2O dBm的dB数))
频率响应(l0 dB输入衰减)
绝对平坦度(相对于300 MHz校准输出)：±1.5dB～±2.0dB
相对平坦度(相对于最大与最小频率响应之间的中点)：±1.0 dB～±1.5dB
校准器输出幅度：-20 dBm±0.4dB,+28.75dBmV±0.4dB,8591选件001
分辨带宽转换不确定度(相对于3kHz RBW,在参考电平上)
3kHz ～3MHz RBW：±0.4dB
1kHz RBW：±0.5dB
30 Hz～300 Hz RBW：±0.6dB
对数到线性的转换：±0.25dB(在参考电平上)
显示器刻度的逼真度
对数增量精度(自参考电平起0～-60dB)：±0.4dB/4dB
对数最大累积(自参考电平起O～-70 dB)
3kHz ～3MHz RBW：±(0.3+0.01×偏离参考电平的dB数)
30 kHz ～1kHz RBW：±(0.4+0.Ol×偏离参考电平的dB数)
线性精度：参考电平的±3%
一般指标
MIL-T-28800：已针对MIL-T-28800 Class5 标准的环境技术指标进行样机试验
温度
工作温度：0℃～+55℃
储藏温度：-40℃～+75℃
EMI兼容性：符合传导和辐射干扰标准 CISPR Pub.11及Messempfaenger Postverfuegung526/527/79
声频噪声：声压〈37.5dBA,强度<5.0贝尔(ISODP7779)
电源要求：
接通(1线)：90-132Vrms,47-440 Hz;195～250 Vrms,47-66Hz
功耗<500VA;<180 W
待机(O线)：功耗<7W
用户程序存储器(额定)：238KB非易失RAM
数据存储(额定)
内部：24条示迹或32个状态
外部：50条示迹,8个状态
存储卡：8570OA(32KB),24条示迹或32个状态;
85702A(l28kB),99条示迹或l28个状态
盒式磁带录象机(VCR)：由组合视频输出提供对显示的连续录象
尺寸(额定,不带把手、支架或防扩盖)：325mm(宽)×163mm(高)×427mm(长)
重量：16.4kg(8595E)
选件010和011内置跟踪发生器
选件010(50 Ω)可用于HP 8590E系列频谱分析仪。选件01l(75Ω)只可用于HP8591E
频率范围
选件0l0：9 kHz～2.9GHZ(8595E)
输出电平
范围
选件010：-1～-66dBm(8595E);
分辨率：0.ldB
绝对精度：±0.75dB(8595E);
微调
范围：9 dB(8595E);
精度：±0.5dB(8595E)
输出平坦度：±2.0dB,>10MHz(HP 8595E);
寄生输出
谐波寄生信号：-1dBm输出,〈-25dBc(8595E);
非谐波寄生信号：-27 dBc,300kHz～2.0GHz,≤-23dBc,2.0GHz～2.9GHz(8595E)
动态范围(典型值,最大输出电平一一触发器馈通)
选件010：109dB(8595E,>400kHz)
选件011：100 dB
功率扫描
范围
选件010：-66dBm～-1 dBm,以8dB增大(8595E)
分辨率：0.l dB
主要技术资料
8590系列配置指南,P/I15963-6858E
8590 E系列技术资料,P/I159634909E
8590系列产品手册,P/I15963-6908E
订货信息
8595E频谱分析仪,9kHz～6.5GHz
选件
Opt 001750输入(只适用于HP 8591E)
Opt 004精密基准频率
Opt 009本振和扫描+调谐
Opt 010跟踪发生器(10O kHz ～1.8GHz,只适用于HP 8591E)
Opt 010跟踪发生器(9kHz～2.9GHz)
Opt 011跟踪发生器(75Ω,只适用于HP 8591E)
Opt 012DECT接收机测试用信号源
Opt 015便于携带与操作的棕色软箱包
Opt 016便于携带与操作的黄色软箱包
Opt 026265GHz频率扩展、APC-3.5mm连接器(只适用于8593E)
Opt 027265GHz频率扩展器、N型连接器(只适用于8593E)
Opt 040便于存放的前面板保护罩
Opt 041GPIB和并行打印机接口
Opt 042保护用的软提箱和背包
Opt 043RS-232和并行打印机接口
Opt 050改进的幅度精度(NADC-TDMA频段)
Opt 051用于改进PDC频段的幅度精度
Opt 052用于改进PHS频段的幅度精度
Opt 053用于改进CDMA频段的幅度精度
Opt 101快速时域扫描和模拟显示
Opt 102AM/FM解调器和电视同步触发器(电视同步需要Opt lOl)
Opt 103准峰值检波器,AM/PM解调器
Opt 105定时选通频谱分析
Opt 107电视接收机视频测试仪
Opt 110 CT2解调器
Opt 111群延迟和幅度平坦度
(只适用于8593/4/5/6E)(要求1177OA链路测量专用卡)
Opt 112DECT解调器
Opt 119噪声系数
Opt 130窄分辨带宽(30～300Hz和20OHz EMI)
Opt 140窄带宽和精密频率基准
Opt 151DSP、FAST、ADS和数字解调器
Opt 160 PDC、PHS、NADC和CDMA固化软件(用于Opt151)
Opt 163 GSM 900/DCS 1800固化软件(用于Opt 151)
Opt 180 NTSC/PAL/SECAM制式电视图象
Opt 301电视同步触发器、快速时域扫描,AM/FM解调器、模拟显示
Opt 711 50/75Ω匹配衰减器/100 Vdc部件
Opt OQ8工厂维护培训
Opt BDO码分多址
Opt BD1全球移动通信系统
Opt BD2北美数字蜂窝系统
Opt BD3太平洋数掌蜂窝系统
Opt BD4个人手持电话系统
Opt B7O Agilent BenchLink频谱分析仪软件
