1.SMD线性热敏电阻特性：
·体积小
·无引线,适合高密度表面贴装
·优良的可焊性及耐热冲击性
·适合波峰焊及再流焊
2.NTC贴片线性热敏电阻用途：
·半导体陶瓷电容、液晶显示、晶体管及移动通讯设备用石英振荡器的温度补偿
·可充电电池的温度探测
·计算机微处理器的温度探测
·需温度补偿的各种电路

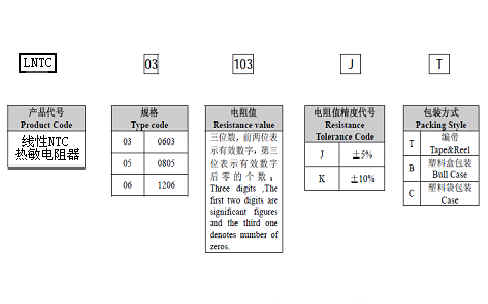

| 3.型号命名： |
|
产品特长
·符合ROHS指令要求；According with RoHS standard
·体积小重量轻；Miniature and light weight
·适用再流焊与波峰焊；Suit for reflow and wave flow solder
·电性能稳定,可靠性高；Stable electrical capability,high reliability
·装配成本低,并与自动；Low assembly cost,suit for automatic SMT
·装配设备匹配； equipment
·机械强度高高频特性优越； Superior mechanical and frequency characteristics
5.SMD热敏电阻产品尺寸规格：
封装类型 | L（长） | W（宽） | T（厚） | M（端头宽） |
0603（1608） | 0.063±.006（1.6±0.15） | 0.031±.006（0.8±0.15） | 0.037max（0.95max） | 0.004min（0.10min） |
0805（2012） | 0.08±.008（2.0±0.20） | 0.05±.008（1.25±0.2） | 0.05max（1.25max） | 0.006min（0.15min） |
1206（3216） | 0.126±.008（3.2±0.20） | 0.063±.008（1.6±0.20） | 0.063max（1.60max） | 0.008min（0.20min） |
6.参考标准Reference Standard
GB/T 5729-2003 JIS C 5223-1989
GB/T 9546-1995 JIS C 5201-1994
GB 2828-87 JIS C 5202-1985
额定值Ratings
项目 Item | 额定值 Ratings |
阻值范围 Resistance Range | 220~100KΩ(25) |
阻值误差 Resistance Tolerance | J:5% K:10% |
额定功率 Rating power (70) | 5mW |
使用温度范围 Operating Temperature Range | -55 ~125 |
B 值范围B Range | -1000PPM/ ~-2800PPM/ |
B值表The table of B value
规格型号 | 25标称电阻值KΩ | B值10-6/℃ | 值误差10-6/℃ |
Type | Resisitance(25) | B Value | Tolerance |
LNTC□221□T | 0.22 | -1000 | ±150 |
LNTC□331□T | 0.33 | -1000 | ±150 |
LNTC□471□T | 0.47 | -1000 | ±150 |
LNTC□501□T | 0.5 | -1000 | ±150 |
LNTC□681□T | 0.68 | -1000 | ±150 |
LNTC□102□T | 1.0 | -1000 | ±150 |
LNTC□222□T | 2.2 | -1000 | ±150 |
LNTC□332□T | 3.3 | -1000 | ±150 |
LNTC□472□T | 4.7 | -1100 | ±150 |
LNTC□502□T | 5.0 | -1200 | ±150 |
LNTC□682□T | 6.8 | -1200 | ±150 |
LNTC□103□T | 10 | -1500 | ±200 |
LNTC□223□T | 22 | -1550 | ±200 |
LNTC□333□T | 33 | -1650 | ±200 |
LNTC□473□T | 47 | -2200 | ±200 |
LNTC□503□T | 50 | -2750 | ±200 |
LNTC□683□T | 68 | -2800 | ±200 |
LNTC□104□T | 100 | -2800 | ±200 |
备注：·□：表示阻值误差（F：±1％,G：±2％,H：±3％,J：±5％,K：±10％）
·使用温度范围-55～+125℃ |
