供应马达机体直结式离心管道风机TB-10中压风机

一、管道风机产品选用要点

　　1. 管道风机选用控制参数为风量、全压、效率、噪声、电机功率等。

　　2. 根据被输送气体的物理、化学性质，选择不同用途的风机。如输送清洁空气，应选择一般管道风机；输送易燃、易爆气体，应选择防爆管道风机；输送腐蚀性气体，应选用耐腐蚀风机。

　　3. 管道风机选型时，应考虑管路系统的漏风损失、计算误差，以及风机实际风量、风压的负偏差，一般采用风量为1.05～1.1，风压为1.10～1.15 的安全系数。但也不采用过大，以防止风机长期处在低效率区运行。

　　4. 注意管网阻力特性与管道风机特性的匹配关系。为使管道风机能稳定运行，应使管道风机在其最高效率点附近工作, 管道风机的工作点位于性能曲线中全压峰值点的右侧（即大风量侧，且一般位于全压峰值的80%）。

　　5. 对有消声要求的通风系统，应首先选择效率高、叶轮圆周速度低的管道风机，且使其在最高效率点附近工作。还应根据通风系统产生噪声和振动的传播方式，采取相应的消声和减振措施。

　　6. 管道风机是通过对叶片形状的改变，使气流在进入风机后，既有部分轴流作用，又产生部分离心作用，因此其性能介于轴流式风机和离心式风机之间。

　　7. 管道风机能提供中风压和中等风量，这对于目前的大多数高层民用建筑中的通风系统都是较合适的。

　　二、施工安装要点

　　1. 管道风机安装台座（基础、吊架）应具有足够的强度、稳定性和耐久性，台座的振动应满足下列规定：

　　1) 基础装置的自振频率不得大于电机和风机转速的1/3；

　　2) 管道风机运转时的振动速度与管道风机静止时的振动速度的差需大于3 倍以上。

　　2. 管道风机进出口与风管之间连接，应设柔性接头。进风管、出风管等装置应有单独支撑，并由基础或与建筑物其他构件支撑牢固，机壳不应承受其它机件的重量。

　　3.管道风机安装在建筑物构件上时，应采取隔振措施。

　　4.管道风机安装可参照下列国家建筑标准设计图集进行。

　　04K102 《风机安装》

　　5. 管道风机可安装在直风管上，具有接管方便，占用空间较小等优点。

产品特性:

1。用途∶ 印刷机械 燃烧机 塑胶押出机、吹袋机、淋膜机、 制果机械 、集尘机、 环境机械 、热风发生机 、粉粒体输送、 厨房机械 、木工机械 、乾燥机 、焚化炉 、恒温箱、 机械冷却 、一般送风 。

2。特点∶ 高压、大风量、低噪音、轻量化。 采用重力压铸铝合金材质，大幅降低重量，达到轻量化的目的。

3。马达(采用IP55标准，绝缘等级采用F或H级，具3C、CE认证)为I.E.C设计(1HP以上)，全闭外扇型铝框马达，特殊轴心设计，可适合长时间使用。

4。特殊叶片设计，压力高，风量大，噪音低，寿命长。

5。特殊风量调节风门，风量控制稳定性高，操作容易 (CX.TB.HTB适用)

6。样式种类(三种风口方向：水平、水平反向、朝上)齐全，库存多，交货迅速。

系列说明 ：

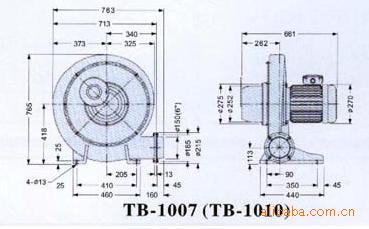

TB-10尺寸图：

应用说明：

 1.风量(Q)：

    所谓风量(又称体积流率)指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：Q=60VA
Q(风量)=m3/min
V(风速)=m c
A(截面积)=m2
2.压力常用换算公式
1Pa=0.102mmAq
1mbar=10.197mmAq
1mmHg=13.6mmAq
1psi=703mmAq
1Torr=133.3pa
1Torr=1.333mbar
3.常用单位换算表-风量
1m3/min(CMM)=1000 l/min = 35.31 ft3/min(CFM)
4.常用名词说明
(1)标准状态：为20℃，绝对压力760mmHg，相对湿度 65％。此状态简称为STP，一般在此状态下1m3之空气重量为1.2kg。
(2)空气之绝对压力：为当地大气压计所显示的大气压力再加上表压力之和，一般用kgf/m2或mmaq来表示。
(3)基准状态：为0℃，绝对压力760mmHg，相对湿度0％。此状态简称为NTP，一般在此状态下1m3之空气重量为1.293kg。

5.压力
(1)静压(Ps)：所谓静压就是流体施加于器具表面且与表面垂直的力，在风机中一般是由于重力与风扇之推动所造成，在使用上常以kgf/m2或mmaq来表示，且可以直接经过量测取得。而在风机之风管中，任何方向之静压值皆为定值且也有正负之分，若静压值为正则表示风管目前正被胀大，若静压值为负则表示风管目前正受挤压。
(2)动压(Pv)：所谓动压就是流体在风管内流动之速度所形成之压力，在使用上常以kgf/m2或mmaq来表示.
(3)全压(PT)：所谓全压就是静压与动压之和，在使用上常以kgf/m2或mmaq来表示。在风机中全压值是属固定，并不会因风管缩管而产生变化.
6.风压与温度
温度变化会影响空气之密度。故在其他条件不变的情况下，温度变化时，其风压必须依下面之关系加以校正，以获得标准情况下之风压值：
P = P’[(273 + t)/293] (mm Aq)
同样，当空气密度变更时，其风压值可作如下之修正：
P = P’(1.2/γ ) (mm Aq)
式中，等号右侧之值如P’、t、γ等之实测压力、温度与空气密度。
7.压力与速度的关系
多大的压力就固定有多大的速度，不可能压力不变速度会改变，同理，不可能速度不变压力会改变。
Pv=r × (V2 / 2g)
Pv: 动压(mmAq) r: 空气比重(kg/m3)
g:重力加速度(m/s2)=9.8 V:风速(m/s
