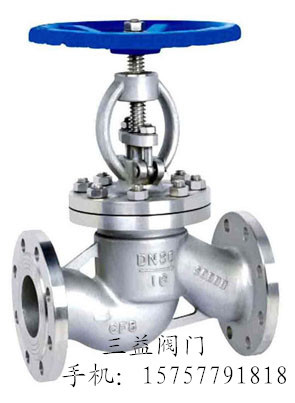

厂家直销国标法兰截止阀 J41H-16C国标法兰截止阀

1台起批

￥500.00

瓯北镇大甲工业区庄园路28号

产品属性

图文详情

品牌推荐

品牌/型号

三益阀门/J41H-16C

驱动方式

手动

流动方向

双向

形态

隔膜式

零部件及配件

配件

类型(通道位置)

先导式

型号

J41H-16C

品牌

三益阀门

材质

碳钢

连接形式

法兰

适用介质

水

公称通径

DN80（mm）mm

工作温度

常温

压力环境

常压

外形

大型

标准

国标

undefined

产品概况

国标法兰截止阀系列产品，主要用来切断（或接通）管路介质。适用于化工等行业的硝酸、醋酸等场合。
该系列产品按国家标准生产，具有结构先进，工艺性能，各项性能指标达到先进标准水平。

结构特点　　该型阀门采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。

设计与制造标准：
1、设计制造按GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/G79-94
4、阀门检查和试验按GB13927

性能规范

型号							公称压力							试验压力																													工作温度(℃)											适用介质
														强度(水)(Mpa)										密封(水)空气(Mpa)									低压密封空气(Mpa)
J41W-16P?							1.6							2.4										1.8									0.6										≤200											NITRIC ACID
J41W-25P?							2.5							3.8										2.8									0.6										≤200											硝酸类
																																																						ACETIC ACID
																																																						醋酸类
																																																						NITRIV ACID
																																																						硝酸类
J41W-40P?							4.0							6.0										4.4									0.6										≤200											ACETIC ACID
J41W-64P?							6.4							9.6										7.0									0.6										≤200											醋酸类
主要零件材质零件名称								ZG1Cr18Ni9Ti										ZG00Cr18Ni10											ZG1Cr18Ni12Mo2Ti											ZG00Cr17Ni14Mo2												WCB
阀体/阀盖								ZG1Cr18Ni9Ti										ZG00Cr18Ni10											ZG1Cr18Ni12Mo2Ti											ZG00Cr17Ni14Mo2												WCB
阀瓣								ZG1Cr18Ni9Ti										ZG00Cr18Ni10											ZG1Cr18Ni12Mo2Ti											ZG00Cr17Ni14Mo2												1Cr13
阀杆								ZG1Cr18Ni9Ti										00Cr18Ni10											1Cr18Ni12Mo2Ti											00Cr17Ni14Mo2												1Cr13
填料								PTFE编织										PTFE编织											PTFE编织											PTFE编织												石墨
垫片								304+PTFE										304L+PTFE											316+PTFE											316L+PTFE												石墨+304
压盖								ZG1Cr18Ni9Ti										ZG00Cr18Ni10											ZG1Cr18Ni12Mo2Ti											ZG00Cr17Ni14Mo2												WCB
填料压环								1Cr18Ni9Ti										00Cr18Ni10											1Cr18Ni12Mo2Ti											00Cr17Ni14Mo2												1Cr13
螺栓								1Cr17Ni2										1Cr17Ni2											1Cr17Ni2											1Cr17Ni2												35CrMoA
螺母								1Cr18Ni9Ti										1Cr18Ni9Ti											1Cr18Ni9Ti											1Cr18Ni9Ti												45
1.6MPa主要连接尺寸及重量尺寸	DN				15			20			25		32						40			50					65			80	100					125					150				200			250					300				350				400
L	mm				130			150			160		180						200			230					290			310	350					400					480				600			650					750				850				950
H	mm				200			243			253		280						312			321					325			355	415					460					510				700			975					1115				1250				1380
W	mm				120			140			160		160						200			200					240			240	280					320					360				560			600					700				800				900
重量	kg				5			6.5			7		13.5						16			32					45			60	80					107					134				268			449					663				750				1170
2.5MPa主要连接尺寸及重量尺寸	DN				15			20			25		32						40			50					65			80	100					125					150				200			250					300				350				400
L	mm				130			150			160		180						200			230					290			310	350					400					480				600			650					750				850				950
H	mm				200			243			253		280						312			321					325			355	415					460					510				700			975					1115				1250				1380
W	mm				120			140			160		160						200			200					240			240	280					320					360				560			600					700				800				900
重量	kg				5			6.5			7		13.5						16			32					45			60	80					107					134				268			449					663				750				1170
4.0MPa主要连接尺寸及重量尺寸	DN				15			20			25		32						40			50					65			80	100					125					150				200			250					300				350				400
L	mm				130			150			160		180						200			230					290			310	350					400					480				600			650					750				850				950
H	mm				200			243			253		280						312			321					325			355	415					460					510				700			975					1115				1250				1380
W	mm				120			140			160		160						200			200					240			240	280					320					360				560			600					700				800				900
重量	kg				5			6.5			7		13.5						16			32					45			60	80					107					134				268			491					705				850				1234
6.4MPa主要连接尺寸及重量尺寸				DN				15				20					25						40					50							65				80							100					125							150
L				mm				170				190					210						230					260							300				340							380					430							550
H				mm				195				228					250						325					360							410				450							485					537							646
W				mm				140				160					180						200					240							280				320							360					400							450
重量				kg				10				13					15						19					25							35				48							56					125							157
10.0MPa主要连接尺寸及重量尺寸		DN				15			20			25				32					40					50			65			80					100					125					150			200						250				300
L		mm				170			190			210				230					260					300			340			380					430					500					550			650						775				900
H		mm				195			228			250				325					360					410			450			485					537										840			925						1015				1200
W		mm				100			100			120				160					160					180			200			200					240					-					-			-						-				-
重量		kg				10			12			17				25					30					40			68			92					107					-					310			590						850				1040
16.0MPa主要连接尺寸及重量尺寸			DN				15			20					25					32					40					50				65				80						100					125						150				200
L			mm				170			190					210					230					260					300				340				380						430					500						550				650
H			mm				148			156					175					200					231					262				470				500						557					613						671				765
W			mm				100			100					120					140					160					180				360				400						450					450						500				500
重量			kg				4.64			7.42					10.07					12.3					15.2					29.71				65				83						125					175						249				375

尊敬的客户，首先非常感谢您对我们产品的了解与信赖，订货请注意以下几点： 1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④阀门的使用压力⑤阀门的使用介质、温度。

2、若已经由设计单位选定本公司的产品型号，请按型号直接向我司销售部订购。

3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数，由我司的阀门专家为您审核把关。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

销售热线：0577-67957269 手机：15757791818 邱经理
