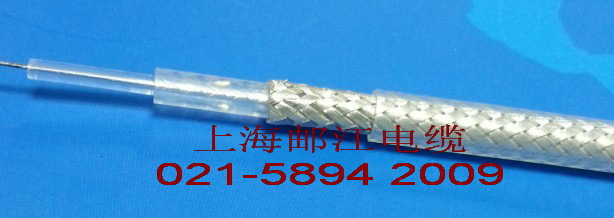

耐高温同轴视频电缆
1、 YJSFFSYV75-5 // YJSFFSYV75-3
导体：镀银单根铜丝//多股镀银铜丝绞合
绝缘：耐高温聚四氟乙烯绝缘（颜色：一般为白色透明）
屏蔽：单层镀银编织屏蔽或双层镀银编织屏蔽，屏蔽密度>98%
护套：耐高温聚全氟乙丙烯 （颜色：一般为白色透明或都黑色，也可根据客户要求定制颜色）
工作温度：最低 -55℃--65℃，最高+200℃--250℃。
适用于无线电通信、广播和有关电子设备中传输射频信号的射频同轴电缆。
型号规格及结构数据
型号 | 内导体 | 绝缘外径
mm | 外导体 | 护套外径
mm | 特性
阻抗Ω | 绝缘试验
电压KV | 电容
PF/m | 速比 | 计算
重量
Kg/Km |
结构
根数/直径mm | 外径mm | 型式 | 外径
不大于mm |
SFF-50-1 | 7/0.1 | 0.3 | 0.87 ± 0.07 | 单层编织 | 1.45 | 1.8 ± 0.15 | 50 ± 3.5 | 1.2 | 94 | 0.7 | 7.51 |
SFF-50-1.5-1 | 7/0.18 | 0.54 | 1.5 ± 0.10 | 单层编织 | 2.10 | 2.55 ± 0.15 | 50 ± 3.5 | 2.0 | 94 | 0.7 | 16.0 |
SFF-50-1.5-2 | 7/0.18 | 0.54 | 1.5 ± 0.10 | 双层编织 | 2.75 | 3.2 ± 0.15 | 50 ± 3.5 | 2.0 | 94 | 0.7 | 28.0 |
SFF- 50-2-1 | 1/0.73 | 0.73 | 2.2 ± 0.10 | 单层编织 | 2.80 | 3.3 ± 0.20 | 50 ± 2.5 | 3.0 | 94 | 0.7 | 26.3 |
SFF- 50-2-2 | 1/0.73 | 0.73 | 2.2 ± 0.10 | 双层编织 | 3.45 | 4.0 ± 0.20 | 50 ± 2.5 | 3.0 | 94 | 0.7 | 44.4 |
SFF- 50-3-1 | 1/0.93 | 0.93 | 3.0 ± 0.12 | 单层编织 | 3.90 | 4.5 ± 0.25 | 50 ± 2.5 | 4.2 | 94 | 0.7 | 50.4 |
SFF- 50-3-2 | 1/0.93 | 0.93 | 3.0 ± 0.12 | 双层编织 | 4.75 | 5.5 ± 0.25 | 50 ± 2.5 | 4.2 | 94 | 0.7 | 79.4 |
SFF-50-5 | 1/1.48 | 1.48 | 4.6 ±0.13 | 单层编织 | 5.60 | 6.4 ± 0.30 | 50 ± 2 | 6.5 | 94 | 0.7 | 86.9 |
SFB-50-7 | 7/0.82 | 2.46 | 7.3 ± 0.20 | 单层编织 | 8.50 | 9.2 ± 0.30 | 50 ± 2 | 10 | 94 | 0.7 | 191.8 |
SFB-50-9 | 7/1.0 | 3.0 | 9.0 ± 0.25 | 单层编织 | 10.30 | 11.0 ± 0.35 | 50 ± 2 | 12 | 94 | 0.7 | 275.9 |
SFF-75-1 | 1/0.17 | 0.17 | 0.87 ± 0.07 | 单层编织 | 1.45 | 1.8 ± 0.15 | 75 ± 5 | 1 | 63 | 0.7 | 7.28 |
SFF-75-1.5-1 | 7/0.10 | 0.30 | 1.5 ± 0.10 | 单层编织 | 2.10 | 2.55 ± 0.15 | 75 ± 5 | 1.8 | 63 | 0.7 | 15.2 |
SFF-75-1.5-2 | 7/0.10 | 0.30 | 1.5 ± 0.10 | 双层编织 | 2.75 | 3.2 ± 0.15 | 75 ± 5 | 1.8 | 63 | 0.7 | 27.2 |
SFF- 75-3-1 | 1/0.55 | 0.55 | 3.0 ± 0.12 | 单层编织 | 3.90 | 4.5 ± 0.25 | 75 ± 3 | 3.6 | 63 | 0.7 | 47.4 |
SFF- 75-3-2 | 1/0.55 | 0.55 | 3.0 ± 0.12 | 双层编织 | 4.75 | 5.5 ± 0.25 | 75 ± 3 | 3.6 | 63 | 0.7 | 76.5 |
SFF-75-5 | 1/0.82 | 0.82 | 4.6 ± 0.13 | 单层编织 | 5.60 | 6.4 ± 0.30 | 75 ± 3 | 5.5 | 63 | 0.7 | 88.5 |
SFB-75-7 | 7/0.45 | 1.35 | 7.3 ± 0.20 | 单层编织 | 8.50 | 9.2 ± 0.30 | 75 ± 3 | 8.5 | 63 | 0.7 | 175.9 |
SFB-75-9 | 7/0.55 | 1.65 | 9.0 ± 0.25 | 单层编织 | 10.30 | 11.0 ± 0.35 | 75 ± 3 | 10 | 63 | 0.7 | 252.7 |
SFB-100-7 | 1/0.70 | 0.70 | 7.3 ± 0.20 | 单层编织 | 8.50 | 9.2 ± 0.30 | 100 ± 3 | 6.5 | 47 | 0.7 | 171.5 |
