SN两线平开门机通用控制器

使用说明书

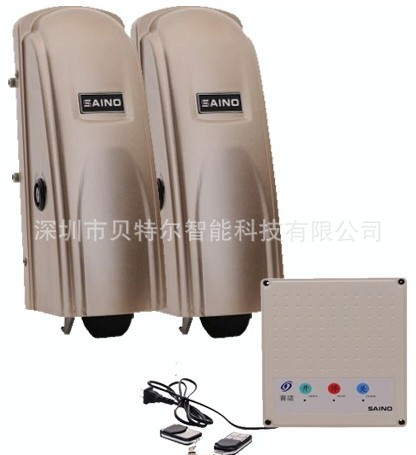

一、产品型号500平开门机控制器

本产品适用于赛诺系列平门机的控制；

二、电气参数: 输入电压：AC220±10%V          输出电压：DC28V±15%

每路电机额定电流：5A                操作方式：无线电遥控

三、安装场所（请专业人士安装调试）：

▲ 注意：安装的场所及环境不适宜会缩短本产品的使用寿命。

1、工作温度：﹣25℃～﹢50℃；

2、安装场所无滴水、湿度低、无日光照射及高温和严重落尘；

 3、安装场所无振动、无磁场干扰、无腐蚀性气体及液体；

四、主要功能、特点及安装调试：

1、手动控制：按控制器上的“开、停、关”键，门体“开门、停止、关门”。

2、遥控控制：按遥控手柄上的“开、停、关”键，门体“开门、停止、关门”。

3、按键加锁、解锁功能：

⑴若拨码开关的第1位（加锁）拨到ON端，同时按住遥控手柄的“锁”与“停”键，可对控制器及遥控手柄的按键进行加锁。按遥控手柄上的“停”键，可对控制器及遥控手柄的按键进行解锁。

⑵若拨码开关的第1位（加锁）拨到OFF端，对控制器及遥控手柄按键加锁无效。

4、自动关门可选：

⑴将拨码开关的第2位（自关）拨到“ON”端，门体开到位后，过10秒后自动关门。

⑵将拨码开关的第2位（自关）拨到“OFF”端，门体开到位后无自动关门。

5、单开左右门任意选择：（单开功能为默认选用，由遥控手柄上“锁”键控制）

⑴将拨码开关的第3位（左右）拨到“ON”端，按遥控手柄的“锁”键，电机1运行，电机2不动。

⑵将拨码开关的第3位（左右）拨到“OFF”端，按遥控手柄的“锁”键，电机2运行，电机1不动。

6、关门延时可调：

⑴将拨码开关的第4位（模式）拨到“ON”端，按“关”键，电机2先运行，延时9秒后电机1开始运行。

⑵将拨码开关的第4位（模式）拨到“OFF”端，按“关”键，电机2先运行，延时3秒后电机1开始运行。

备注：若拨码开关的第3位拨在OFF端，先运行电机2，若是拨在ON端，则先运行电机1。

7、红外遇阻返回：门体在关门中如遇到障碍物能自动停止并开门（选配；该功能要求安装红外防碰撞探头）。

8、关门错位纠正功能：若门体在关门时错位，具有自动返回纠正并自动关门。

9、具有后备电源接口：

10、五线、两线兼容功能：本控制器可用于五线开门机，也可用于两线开门机。用于两线时，只需接电机1和电机2的“+”、“—”端即可。

11、过负荷保护：无论开、关门时门体出现卡死或任何故障引起的电机过载，控制器会从开、关门状态自动跳至停状态。

12、防雷保护：限位输入采用防雷击保护电路，防止因输入引线太长而遭雷击故障。

五、安装接线说明：按照接线座上的标记安装

1、电源220V：电源插头接交流220V插座（L火线  N零线）

2、电机1：电机1输出端接一号控制小板的“控制端”（主板电机1的“+”极接控制小板“+”极 主板电机1的“-”极接“-”极）。

电机2：电机2输出端接二号控制小板的“控制端”（主板电机2的“+”极接控制小板“+”极 主板电机2的“-”极接“-”极）。

3、电锁： （选用）

4、备用电源：备用电源的红线接后备接口+极，黑线接后备接口-极。（选用）

六、增配、删除遥控手柄：

  1、增配、删除学习码遥控手柄：按住控制器主板上“学习”健不放，待学习指示红灯亮后放开手，进入编程状态。

    ⑴、增配：在编程状态下，按一下遥控手柄“开”健，红灯闪一下，再按一下“开”健，红灯闪几下后常亮。按“停”健，红灯灭。增配结束。（增配其他遥控手柄，操作相同）

    ⑵、删除：在编程状态下，按一下遥控手柄“开”健，红灯闪一下，再按一下“关”健，红灯闪几下后常亮，按“停”健，红灯灭。删除结束。（注意：若同一个遥控手柄连续重复以上操作一次，则全部遥控手柄均被删除。）

  2、增配焊码遥控手柄：遥控手柄主板背面有八组焊点，分上中下三点，从右→左，上中连焊为2，不连为1，中下连焊为0。（注意：密码从左→右读，焊点从右→左）

七、装箱清单
