加工定制：是 品牌：安信 型号：LD 起重机类型：单梁起重机 操作形式：地面按钮操作+无线遥控 结构形式：箱体 跨度：5-30（米） 悬臂长度：0（米） 有效起升高度：6/9/12/18/24/30（米） 额定起重量：0.5/1/2/3/5/10/16/20（吨） 适用范围：机械制造/矿山/仓库 大车运行速度：20或30（m/min）

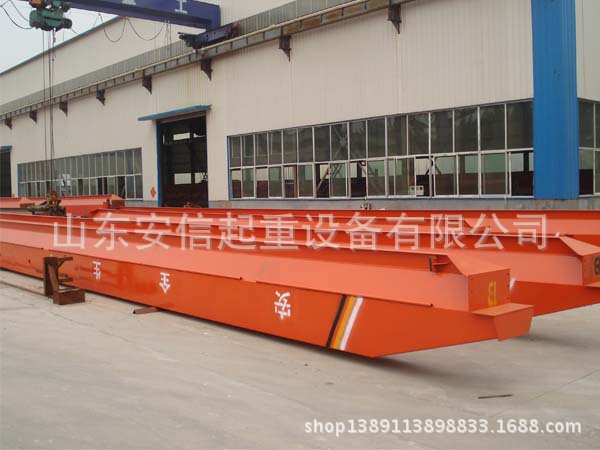

产品说明 Product DescriptionLD型电动单梁起重机

产品简介

　　LD型电动单梁起重机是按标准JB／T1306-1994设计制造的，与CDI，MDI 等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-16t，适用跨度为7.5-22.5米，工作级别为A3-A5，工作环境温度在-25-＋40℃范围内。本产品为一般用途起重机，多用于机械制造、装配、仓库等使用频度低或额定起重量起吊次数少的场所。有点：订货周期短、经济实惠；缺点：有效起升高度相对较低，使用中晃动相对较大，工作级别低，不适用繁重车间。本起重机设有底面、操纵室、遥控三种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择使用。

本产品规格便是方法如如下：
（1）地面操纵
例：起重量：3t，跨度：10.5m，起升高度6m，工作级别A3
表示方法：LD310.56DA3
（2）操作室操纵（分开式操纵室KS和闭式操纵室BS）
例：起重量：5t，跨度：16m，起升高度6m，工作级别A3，开式操纵室操纵表示方法：LD5T S16 H6 A3

本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆腐蚀性介质环境中使用。

本产品设有地面和操作室两种操作形式。操纵室有开式、闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。

二、产品简图、技术参数：

起重机运行机构	运动速度 m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	电动机	型号	锥形鼠笼			锥形绕线
		功率 kw	2x0.8			2x1.5
		转速(n/min)	1380

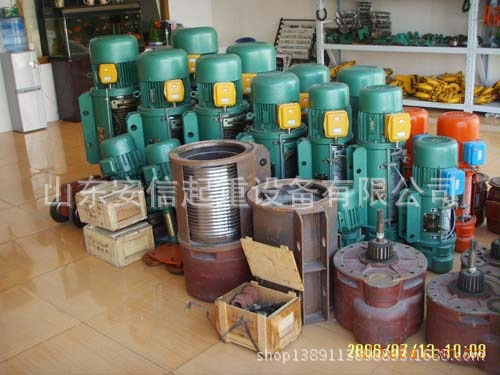

起升机构(电动葫芦) 及电动葫芦运行机构	电动葫芦型式		MD1型                CD1型
	起升速度(n/min)		8/0.8(7/0.7)
	起升高度H(m)		6 9 12 18 24 30
	运动速度(n/min)		20         30
	电动机		锥形鼠笼型
工作制度			中级     Jc=25%
电源			380v 50Hz
车轮直径			φ270
轨道面宽			37-70



起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(kN)	最小轮压(kN)
		H1	H2	H3	B	C1	C2	W
1	7.5	490	810	550	2500	796	1274	2000	2.05	1.38	0.40
	8								2.09	1.39	0.41
	8.5								2.14	1.40	0.42
	9								2.19	1.42	0.44
	9.5								2.23	1.43	0.45
	10								2.28	1.44	0.46
	10.5								2.32	1.45	0.47
	11								2.37	1.46	0.48
	11.5	490							2.40	1.47	0.49
	12								2.46	1.48	0.50
	12.5				3000			2500	2.55	1.51	0.53
	13								2.60	1.53	0.55
	13.5		860	595					2.64	1.54	0.56
	14								2.69	1.55	0.57
	14.5								2.82	1.58	0.60
	15								2.87	1.60	0.62
	15.5								2.92	1.61	0.63
	16								2.97	1.62	0.64
	16.5								3.02	1.63	0.65
	17								3.07	1.65	0.67
	19.5	530	870	650	3500			3000	3.40	1.74	0.76
	22.5	580		700					3.81	1.84	0.86

本样所提供重量为设计值，制造值+15%

技术参数表

起重量t	跨度m	起重机总量(t)	最大轮压(t)	最小轮压(t)	基本尺寸
					H1	H2	H3	B	C1	C2	W
2	7.5	2.18	1.94	0.40	490		550	2500	871.5	1292.5	2000
	8	2.22	1.95	0.41
	8.5	2.26	1.96	0.42
	9	2.32	1.98	0.44
	9.5	2.36	1.99	0.45
	10	2.40	2.00	0.46
	10.5	2.45	2.01	0.47
	11	2.50	2.01	0.48
	11.5	2.61	2.05	0.51
	12	2.66	2.06	0.52
	12.5	2.75	2.09	0.55				3000			2500
	13	2.80	2.11	0.57
	13.5	2.85	2.12	0.58
	14	2.90	2.13	0.59	490		595
	14.5	3.03	2.17	0.63	580		700
	15	3.09	2.18	0.64
	15.5	3.14	2.19	0.65
	16	3.20	2.21	0.67
	16.5	3.25	2.22	0.68
	17	3.31	2.23	0.69
	19.5	4.25	2.48	0.94	660		800	3500			3000
	22.5	5.07	2.68	1.14	785		900
3	7.5	2.28	2.45	0.41	530		650	2500	818.5	1291	2000
	8	2.33	2.46	0.42
	8.5	2.38	2.48	0.44
	9	2.43	2.49	0.45
	9.5	2.48	2.56	0.46
	10	2.53	2.52	0.48
	10.5	2.58	2.53	0.49
	11	2.64	2.54	0.50
	11.5	2.72	2.50	0.52	580		700
	12	2.78	2.58	0.54
	12.5	2.87	2.61	0.57				3000			2500
	13	2.93	2.62	0.58
	13.5	2.99	2.64	0.60
	14	3.04	2.65	0.61
	14.5	3.57	2.78	0.74	660
	15	3.65	2.80	0.76
	15.5	3.71	2.82	0.78
	16	3.78	2.84	0.80
	16.5	3.85	2.85	0.81
	17	3.93	2.87	0.83
	19.5	4.68	3.10	1.06	745		900	3500			300
	22.5	5.23	3.24	1.20	820		1000

本样所提供重量为设计值，制造值+15%

技术参数表

起重量t	跨度m	起重机总量(t)	最大轮压(t)	最小轮压(t)	基本尺寸
					H1	H2	H3	W	C1	C2	B
5	7.5	2.54	3.58	0.42	580	1380	720	2000	841.5	1310	2500
	8	2.60	3.59	0.43
	8.5	2.65	3.60	0.44
	9	2.71	3.62	0.46
	9.5	2.77	3.63	0.47
	10	2.82	3.65	0.49
	10.5	2.88	3.66	0.50
	11	2.91	3.67	0.51
	11.5	3.35	3.78	0.62	660	1400	800
	12	3.42	3.80	0.64
	12.5	3.52	3.83	0.67				2500			3000
	13	3.61	3.85	0.69
	13.5	3.67	3.87	0.71
	14	3.74	3.89	0.73
	14.5	4.09	3.98	0.82	785	1415	900
	15	4.19	4.00	0.84
	15.5	4.27	4.02	0.86
	16	4.34	4.04	0.88
	16.5	4.42	4.06	0.90
	17	4.52	4.08	0.92
	19.5	4.97	4.23	1.07	820	1440	1000	3000			3500
	22.5	6.05	4.50	1.34	875	1485	1100				3500
3	7.5	3.245	5.098	0.649	720	1500	900	2000	1293	1893	2500
	8	3.329	5.178	0.666
	8.5	3.414	5.252	0.683
	9	3.514	5.323	0.703
	9.5	3.615	5.385	0.723
	10	3.683	5.414	0.737
	10.5	3.768	5.499	0.754
	11	4.020	5.593	0.804	820		1000
	11.5	4.111	5.643	0.8222
	12	4.202	5.692	0.84
	12.5	4.292	5.738	0.858				2500			3000
	13	4.402	5.787	0.88
	13.5	4.493	5.830	0.899
	14	4.584	5.872	0.917	820	1500	1000
	14.5	4.749	6.422	0.95	975		1200
	15	4.852	6.448	0.96
	15.5	4.956	6.504	0.97
	16	5.092	6.568	1.0184
	16.5	5.194	6.594	1.039
	17	5.298	6.649	1.06
	17.5	5.402	6.736	1.08				3000			3500
	18	5.506	6.774	1.101
	18.5	5.610	6.813	1.122
	19	5.714	6.848	1.257
	19.5	5.818	6.891	1.28
	22.5	7.760	7.214	1.55

本样所提供重量为设计值，制造值+15%

技术参数表

起重机运行机构	运动速度 m/min		(地)20	(地)30	(室地)45	(室地)60	(室地)75
	速比		58.78	39.38	26.36	19.37	15.88
	电动机	型号	ZDY122-4	ZDY131S-4 ZDR112L1-4	ZDY112L1-4
		功率 kw	1.5x2	2.2x2	2.2x2
		转速(n/min)	1380
起升机构(电动葫芦) 及电动葫芦运行机构	电动葫芦型式		MD1型或CD1型
	起升速度(n/min)		3.5、3.5/0.35
	起升高度H(m)		12 18 24 30
	运动速度(n/min)		20 30
	电动机		锥形鼠笼型
工作制度			A3-A5
电源			3相380v   50Hz
车轮直径			φ370mm
轨道面宽			37-70mm

本样所提供重量为设计值，制造值+15%

技术参数表

起重量t	跨度m	基本尺寸							起重机总量(t)	最大轮压(t)	最小轮压(t)
		H1	H2	H3	B	C1	C2	W
16	7.5	700	2000	1000	2500	1830	1230	2000	3.15/3.61	9.01/9.25	0.82/0.95
	8								3.20/3.71	9.12/9.27	0.85/0.98
	8.5								3.38/3.82	9.14/9.29	0.88/1.01
	9								3.91/3.50	9.16/9.31	0.91/1.04
	9.5								3.62/4.02	9.18/9.33	0.94/1.07
	10								3.65/4.12	9.21/9.36	0.97/1.10
	10.5								3.75/4.23	9.23/9.38	1.00/1.03
	11								3.88/4.33	9.25/9.41	1.02/1.16
	11.5	800	2000	1100	3000	1830	1230	2500	3.98/4.46	9.30/9.41	1.05/1.15
	12								4.05/4.58	9.33/9.59	1.07/1.17
	12.5								4.20/4.68	9.36/9.62	1.09/1.19
	13								4.32/4.70	9.39/9.65	1.11/1.21
	13.5								4.42/4.81	9.42/9.68	1.13/1.23
	14								4.35/4.93	9.45/9.71	1.15/1.25
	14.5	900	2000	1200	3000	1830	1230	2500	5.30/5.75	9.55/9.80	1.35/1.45
	15								5.40/5.87	9.58/9.83	1.37/1.47
	15.5								5.51/5.99

'
