游星减速机之特性
游星减速机之传动方式异同於一般传统齿轮之运动方式，传统齿轮仅靠大小齿轮间接触面驱动，所有负荷集中於该接触点，较容易产生齿轮之磨擦与断裂，在高速比中更需要有更多段齿轮相互连结，除占用大量空间外，同时产生更多之磨擦损耗，其每一段减速齿轮之间隙成倍数累计，故其效率相形变低。

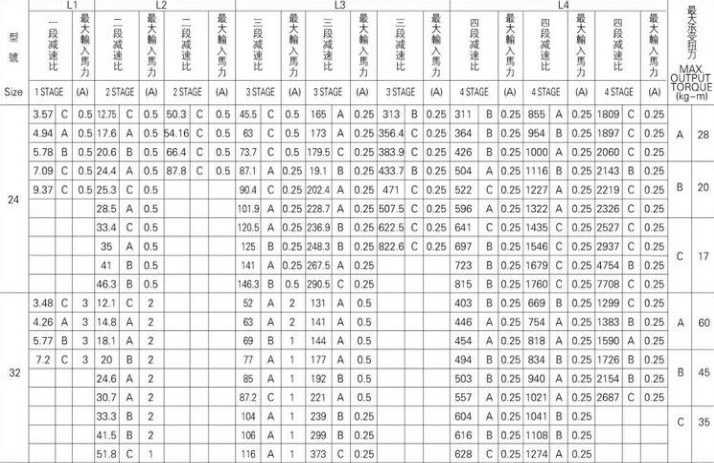

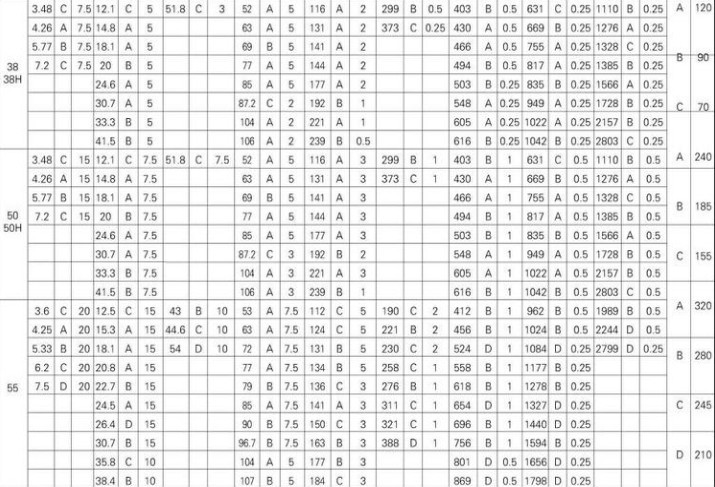

游星式齿轮减速机於驱动时，太阳齿、游星齿及内环齿间有六个接触面均匀承受负载，并依附著内齿轨迹呈360度均布冲击负荷，可降低齿轮之磨擦更使齿轮无断裂之虞。行星齿轮采浮游式运动，期间隙相当密合，每段减速间只需藉由阶段齿连结，故其体积相对减少，最高效率可达百分之97。台湾游星减速机，游星减速马达，尺寸规格图 DIM.TABLE (mm) Size 法兰 Flange 出力轴 Output Shaft 键 Key 马达框号 IEC 规格 MOTOR FRAME C E F G H I M N Z LR LS S J T W Y 200 90 140 90 13 150 53 156 120 4-12 30 35 24 M 8 7 8 27 63A-71B 280 110 170 125 20 185 72 210 155 4-12 40 50 32 M 10 8 10 35 71B-90L 300 140 200 160 25 233 78 260 200 4-18 50 58 38 M 12 8 10 41 71B-112M 300H 190 200 160 25 283 78 260 200 4-18 50 58 38 M 12 8 10 41 132L 301 140 200 160 25 233 104 260 200 4-18 70 82 50 M 16 9 14 53.5 90L-160L 301H 190 200 160 25 283 104 260 200 4-18 70 82 50 M 16 9 14 53.5 132L-160M 303 210 300 250 35 332 128 370 305 4-22 80 95 55 M 16 10 16 59 90L-160L 305 210 300 250 35 332 138 370 305 4-22 90 105 60 M 20 11 18 64 90L-180L 307 250 365 356 45 425 175 445 436 4-28 110 130 80 PCD-55 3-M12 14 22 85 100LA-200L 309 250 365 356 45 425 215 445 436 4-28 150 170 90 PCD-55 3-M12 14 25 95 100LA-225S 313 280 457 470 40 503 291 560 590 4-28 180 200 120 PCD-70 3-M16 18 32 127 200LA-280S 长度表 LENGTH TABLE *in mollimeter 一段式 Stage 1 型号 Size 马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313 1/4, 1/2 L 176 236 * * * * * * * * * 1, 2 * 236 277 277 316 316 * * * * * 3, 5 * 246 280 280 318 318 * * * * * 7.5, 10 * * 295 295 333 333 428 438 * * * 15, 20 * * 331 331 370 370 465 475 * * * 25, 30 * * * * * * 465 475 * * *  二段式 Stage 2 型号 Size 马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313 1/4, 1/2 L 206 270 308 308 * * * * * * * 1, 2 * 270 308 308 358 358 438 448 * * * 3, 5 * 280 318 318 360 360 440 450 * * * 7.5, 10 * * * * 375 375 455 465 655 695 * 15, 20 * * * * 425 425 490 500 691 731 982 25, 30 * * * * * * * * 691 731 982  三段式 Stage 3 型号 Size 马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313 1/4, 1/2 L 236 304 342 342 388 388 * * * * * 1, 2 * 304 342 342 388 388 480 490 664 704 * 3, 5 * 314 352 352 398 398 482 492 666 706 * 7.5, 10 * * * * * * 492 508 681 721 1046 15, 20 * * * * * * * 555 717 757 1082 25, 30 * * * * * * * * * * 1082  四段式 Stage 4 型号 Size 马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313 1/4, 1/2 L 266 338 376 376 422 422 510 520 * * * 1, 2 * 338 376 376 422 422 510 520 706 746 1056 3, 5 * 348 386 386 432 432 520 530 708 748 1058 7.5, 10 * * * * * * * * 723 763 1073 15, 20 * * * * * * * * 771 811 1110 25, 30 * * * * * * * * * * * 入力转数 1750/1420 (60Hz/50Hz) 输入马力减速比范围型号 INPUT HP RANGE OF RATIO SIZE 1/4HP 1/3.57~1/2936.8 200-L1,L2,L3 1/2HP 1/3.57～1/73.7 200L1, L2 1/87.1～1/221 280L2, L3 1/239～1/494 300L3, L4 1/503～1/1041 301L4 1HP 1/3.48～1/116 280L1, L2, L3 1/131～1/221 300L3 1/239～1/616 301L3, L4 1/618～1/756 303L4 1/801～1/869 305L4 1/906～1/2422 307L4 2HP 1/3.48～1/41.5 280L1, L2 1/51.8～1/177 300L2, L3 1/192～1/221 301L3 1/230～1/456 305L3, L4 1/492～1/591 307L4 3HP 1/3.48～1/7.2 280L1 1/12.1～1/85 300L2, L3 1/87.2～1/221 301L3 1/230～1/276 305L3 1/278～1/1022 307L3, L4 5HP 1/3.48～1/7.2 300L1 1/12.1～1/85 301L2, L3 1/90～1/134 303L3 1/136～1/184 305L3 1/188～1/546 307L3, L4 1/603～1/1022 309L4 7.5HP 1/3.48～1/7.2 300L1 1/12.1～1/51.8 301L2 1/53～1/96.7 303L3 1/104～1/141 305L3 1/146～1/455 307L3, L4 1/492～1/546 309L4 1/586～1/1814 313L4 输入马力减速比范围型号 INPUT HP RANGE OF RATIO SIZE 10HP 1/3.48～1/7.2 301L1 1/12.5～1/54 303L2 1/63～1/107 305L3 1/113～1/234 307L3 1/270～1/455 309L3, L4 1/501～1/1814 313L4 15HP 1/3.48～1/7.2 301L1 1/12.5～1/30.7 303L2 1/35.8～1/54 305L2 1/60～1/191 307L3 1/199～1/234 309L3 1/252～1/990 313L3, L4 20HP 1/3.6～1/7.5 303L1 1/12.5～1/43 305L2 1/46～1/125 307L2, L3 1/139～1/192 309L3 1/193～1/649 313L3, L4 25HP 1/3.6～1/7.5 305L1 1/12.3～1/46 307L2 1/51～1/303 313L3 30HP 1/3.6～1/7.5 305L1 1/12.3～1/46 307L2 1/51～1/303 313L3 40HP 1/3.43～1/6.23 307L1 1/12.3～1/46 309L2 1/51～1/176 313L3 50HP 1/3.43～1/6.23 307L1 1/12.3～1/46 309L2 1/51～1/176 313L3 75HP 1/3.43～1/6.23 309L1 1/14.2～1/40.5 313L2 100HP 1/3.43～1/6.23 309L1 1/14.2～1/40.5 313L2 150HP 1/4.14～1/6.5 313L1
