特 点：1、采用国际先进的PWM控制技术，绿色环保、节能、质量更稳定。
2、宽电压输入设计，适用于全球电压标准。
3、内置EMI滤波器，减少对电网的干扰，抗干扰性能好。
4、软启动电路设计、有效降低对电网冲击。5、输出电压纹波小，工作效率高。
6、转换效率高，工作温度低，使用寿命长。
7、自带过压、过流、短路保护功能。
8、100%的满负载老化测试，质量更有保障。
9、体积小重量轻，便于运输、安装。
10、1年的质量保修期。
11、可根据客户要求，研发各电压、电流、恒压、恒流等。应用领域：1、产品可适用路灯、草坪灯、日光灯、LED照明。
2、护栏管装饰LED灯、LED灯具、灯条、显示屏、广告屏。
3、工业电器产品、机电设备、安防、空气净化器。
4、液晶显示器、数码产品和仪器类等产品。
| |||||||||
| SHENZHEN KYT ELECTRONIC TECHNOLOGY CO.,LTD | |||||||||
| http://www.kytet.com E-mail:keyingtong@163.com | |||||||||
| 电话：0755-36874348 0755-33150988 手机:13088892813 | |||||||||
| 传真：0755-33251836 | |||||||||

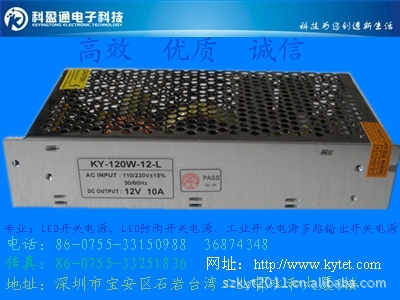

| 铝外壳开关电源（120W-200W) | |||||||||
| 特 点： | |||||||||
| 1、 采用国际先进的PWM控制技术，绿色环保、节能、质量更稳定。 | |||||||||
| 2、 宽电压输入设计，适用于全球电压标准。 | |||||||||
| 3、 内置EMI滤波器，减少对电网的干扰，抗干扰性能好。 | |||||||||
| 4、软启动电路设计、有效降低对电网冲击。 | |||||||||
| 5、 输出电压纹波小，工作效率高。 | |||||||||
| 6、 转换效率高，工作温度低，使用寿命长。 | |||||||||
| 7、 自带过压、过流、短路保护功能。 | |||||||||
| 8、 100%的满负载老化测试，质量更有保障。 | |||||||||
| 9、 体积小重量轻，便于运输、安装。 | |||||||||
| 10、1年的质量保修期。 | |||||||||
| 11、可根据客户要求，研发各电压、电流参数。 | |||||||||
| 应用领域： | |||||||||
| 1、产品可适用路灯、草坪灯、日光灯、LED照明 | |||||||||
| 2、护栏管装饰LED灯、LED灯具、灯条、显示屏、广告屏 | |||||||||
| 3、机电设备、安防、空气净化器 | |||||||||
| 4、液晶显示器、数码产品和仪器类等产品 | |||||||||
| |||||||||
| 直流输出电压 | 5V | 12V | 12V | 12V | |||||
| DCoutput voltage | |||||||||
| 输出电压容差 | ±1% | ±1% | ±1% | ±1% | |||||
| Output voltage tolerance | |||||||||
| 额定输出电流 | 30A | 10A | 12.5A | 16.5A | |||||
| Output current | |||||||||
| 输出电流范围 | 0～30A | 0～10A | 0～12.5A | 0～16.5A | |||||
| Output current range | |||||||||
| 纹波及噪音 | 150mVp-p | 180mVp-p | 150mVp-p | 180mVp-p | |||||
| Wave and noise | |||||||||
| 负载稳定度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| Load stability | |||||||||
| 直流输出功率 | 150W | 120W | 150W | 200W | |||||
| Ouput power for DC | |||||||||
| 效率 | >76% | >81% | >81% | >81% | |||||
| Efficiency | |||||||||
| 直流电压可调范围 | 4.5-5.5V | 11.5-12.5V | 11.5-12.5V | 11.5-13.5V | |||||
| Adjustable range for DC voltage | |||||||||
| 输入电流 | 0.83A/AC220V | 0.55A/AC220V | 0.8A/AC220V | 0.53A/AC220V | |||||
| Inputcurrent | |||||||||
| 输入电压范围 | 90～132VAC/180～264VAC由开关选择47-63Hz;254-370VDC | ||||||||
| Input voltage range | 90～132VAC/180～264VAC selected by withch 47-63Hz;254-370VDC | ||||||||
| 冲击电流 | 冷启动12.5A/115VAC 20A/230VAC | ||||||||
| AC Inrush current | Cold start current 12.5A/115Vac 20A/230Vac | ||||||||
| 漏电流 | ＜3.5mA/240VAC | ||||||||
| Leakage current | |||||||||
| 过载保护 | 105%～150%类型：切断输出 复位：自动恢复 | ||||||||
| Overload proctection | 105-150%hiccup mode auto-recovery | ||||||||
| 高温保护 | RTH3≥650C-700C风扇起动，≤550C风扇关闭，≥800C-850C切断输出（5-15V）-（仅限于24-48V） | ||||||||
| High temperature tection | RTH3≥650C-700C Fan up，≤550C Fan Close，≥800C-850C Off out（5-15V）-（Only24-48V） | ||||||||
| 启动、上升、保持时间 | 200ms,50ms,20ms | ||||||||
| Setup, rise hold up time | |||||||||
| 耐压性 | 输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC | ||||||||
| Withstand voltage | 1min I/P-O/P 1.5KV I/P-FG 0.5KV O/P-FG 0.5KV 1min | ||||||||
| 隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ | ||||||||
| Isolating resistor | 1min I/P-O/P，I/P-FG ， O/P-FG：500VDC/100MΩ | ||||||||
| 工作温度、温度 | -10℃～+50℃,20%～90%RH | ||||||||
| Working temperature | |||||||||
| 存储温度、温度 | -20℃～+85℃,10%～95%RH | ||||||||
| Storage temperature | |||||||||
| 外形尺寸 | 199×98×42mm | ||||||||
| Size | |||||||||
| 重量 | 0.65Kgs | ||||||||
| Weight/packing | |||||||||
| 安全标准 | GB4943 UL60950-I EN60950-I | ||||||||
| Safety standards | |||||||||
| EMC标准 | GB9254 EN55022 class A | ||||||||
| EMC standards | |||||||||
| 备注 | |||||||||
| 1.所有参数在末特别指明时,都是230VAC电压输入,额定负载和25℃条件下测量所得值. | |||||||||
| 2.容差是电压设定误差、电压调整率和电流调整率之总和。 | |||||||||
| 3.纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 | |||||||||
产 品 尺 寸 图
