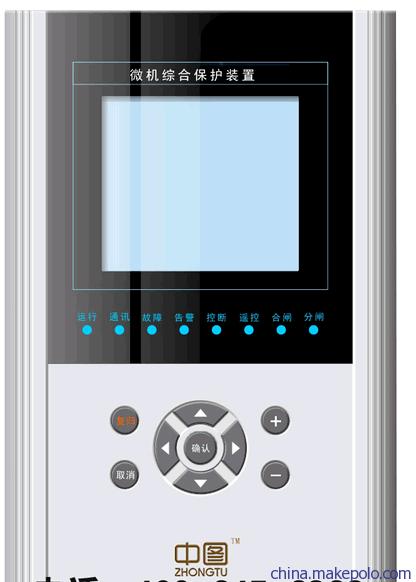

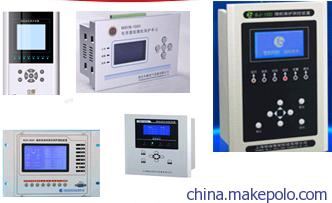

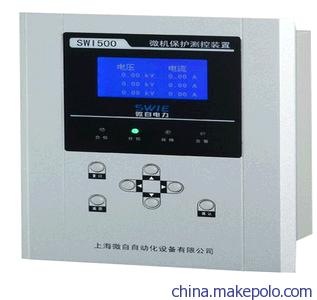

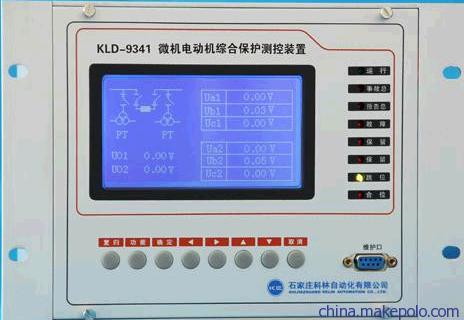

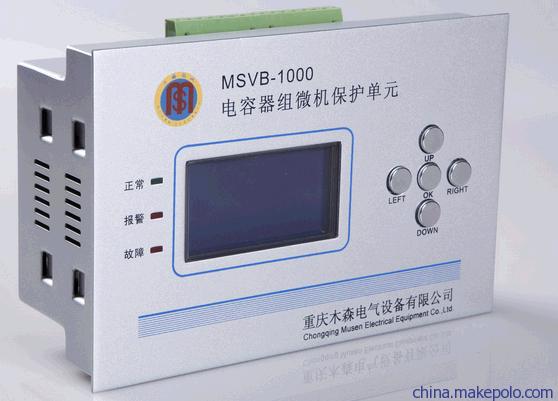

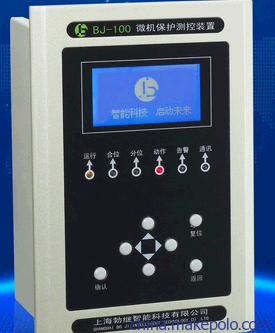

该装置是适用于35KV以下的电压等级中性点不接地、经消弧线圈接地或经小


电阻接地配电网络、变电站的微机型产品。提供对输电线路和变压器、电容


器、电动机等主设备的保护、控制、测量及监视功能。装置采用单元化的设


计使其能方便 地配备于一次开关设备，也可集中组屏和分布式安装。通过规


范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共


享。
本系列装置采用元件-工程-用户三级可编程模式、现场可编程技术（ISP）具


备适用于电力系统的PLC功能，接线简单方便，是一款替代传统电磁式继电器


保护的理想产品。
主要特点：
1、采用高性能数字信号处理器（美国TI公司的DSP）。具有高速运算能力和


实时信号处理等优质特性。硬件设计精练，配备工业级元件，平均无故障运


行时间100000小时以上。
2、强大的矢量化计算方法，基于8路的外部模拟量通道；可得到多种派生交


流信号特征，包括正、负、零序，功率等。具备经光电耦合元件隔离的8路


AC220V/DC220V电压等级的开关量输入。
3、能够连续记录30次事件，具有故障时间、类型、峰值的保护动作全事件记


录，且掉电保持，便于故障查询和分析。
4、采用运算速度更快的DSP芯片，软硬件优化升级，更适用于极端严酷恶劣


环境。
5、采用CMRON按键，按键使用寿命达100万次以上。
6、采用高档铝合箱体，机械强度更高，抗震抗电磁干扰能力更强。
7、标配CAN、RS485通信接口。
8、采用蓝屏液晶显示，全中文菜单操作，使用和维护更加方便。
装置额定数据：
1、工作电压：交直流，110V或220V（订货请注明）
2、额定交流电压：UN=100/3V或100V
3、额定二次交流电流：5A或1A（订货请注明）
4、频率：50HZ
5、正常工作温度：-20度至+55度，湿度不大于95%
6、海拔高度：3000米以下
7、测量精度：（1）电压、电流误差不超过额定值的正负0.2%；（电流精度


范围：0.1～5A）
         （2）功率误差不超过额定值的正负0.5%；（电流范围：0.1～5A）
         （3）开关量分辨率小于2MS。


功耗：
1、交流电流回路：1N=5A时不大于1VA/每相；1N=1A时不大于0.5VA/每相
2、交流电压回路：不大于1VA（100/3)每相。
3、直流电源回路：正常工作时，不大于15W；保护动作时不大于20W。
   装置承受GB/T14598.13-1998中第3章规定的抗干扰实验。
   装置承受IEC60255-22-5:2002中的第4章规定的抗电磁干扰实验。
