用于OPGW光缆双支悬垂线夹

用 途:

      此种预绞式悬垂线夹是将OPGW光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力。由于光缆安装了该线夹后，不会产生各种有害的应力集中，所以光缆中的光纤不会产生附加损耗。

结构与材料:

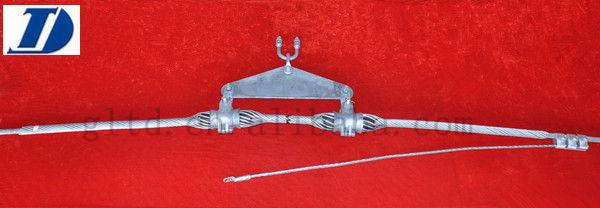

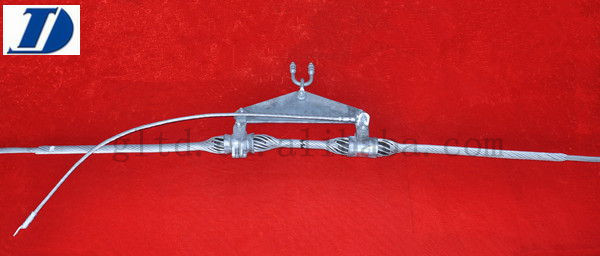

      本产品为组合线夹，配有悬挂头（每个悬挂头由橡胶夹具、铝夹板、螺栓、弹垫、平垫、螺母、闭口销等组成）、外层预绞丝、护线条预绞丝等组合而成。

      护线条预绞丝直接缠在光缆的外表，为光缆提供保护和刚度，护线条预绞丝则被橡胶夹具镶嵌件夹住，外层预绞丝的中部绞距顺势压住腰鼓形的橡胶夹具，再由铝夹板夹持其外。

铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。

橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。

螺栓、弹垫、平垫、螺母------热镀锌标准件。 闭口销------电力标准件。

护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。

外层预绞丝------与护线条预绞丝相同。

连接金具------ U形挂环、U形螺丝、UB型挂板、ZH型挂环，均为电力标准件。

使用指导:1． 单悬垂线夹可用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接；双支悬垂线夹可用于大跨距或大仰（俯）角的直线杆                         塔。每杆塔一套。

                2． 按光缆外径和档距/综合荷载选配悬垂线夹。

                3． 适用于OPGW光缆。

                4． 可以根据杆塔上挂线方法的不同，选用不同的连接金具与悬垂线夹配套。

产品型号含义：

O-OPGW用；X-悬垂线夹；F非机械式；前4位数字-适用缆径；后3位数字-线夹强度；S-双支线夹

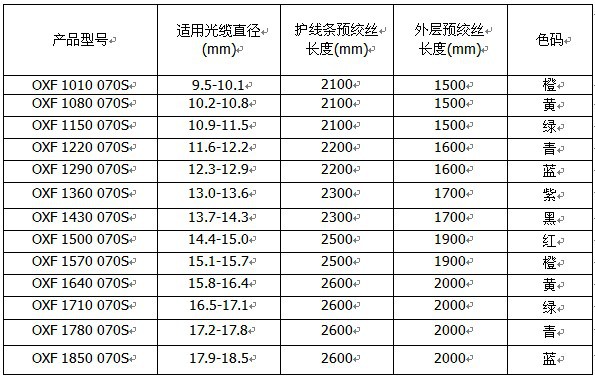

选用规格

夹具成套出售，标配包括护线条预绞丝、外层预绞丝、两副悬挂头、两副PS形挂板、双悬挂联板、U型挂环和U型螺丝，连接件可选。
