YJPPC-10.4宽温工业平板电脑|，工业平板电脑定制说明书
产品特性：
10.4″LED工业级宽温工业平板电脑|，工业平板电脑定制材料采用铝美合金，体积轻巧、造型美观。达到军工级别.具备坚固、防震、防潮、防尘、耐高温多插槽和易于扩充等特点，是各种工业控制、交通控制、环保控制等自动化领域应用的最佳平台。整机配置10.4”宽温、高亮度LED液晶显示屏，集成工业级低功耗嵌入式主板，支持SSD、HDD，具有多个I/O接口，电阻式触摸屏可选； 10.4寸LED显示屏，并具有待机节能模式。支持定时唤醒功能
10.4寸工业平板电脑前面板

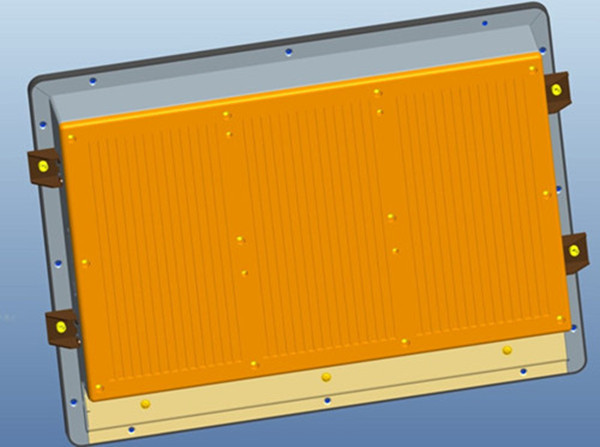

10.4寸工业平板电脑后盖
● 安装方式：桌面/壁挂安装/嵌入式主板：3.5寸嵌入式工控主板
机构和电源
材料：前面板和箱体采用镁铝合金压铸成型，面板结合PET贴膜达到NEMA IP65防护等级
安装：面板嵌入式，配合支架可VESA安装
开关和指示：ATX开关/电源指示灯/硬盘指示灯
电源：直流12V宽压电源输入，接口采用紧固型接线端子
总体尺寸：268mm×206mm×48mm()
开孔尺寸：246mmx186mmx40mm(长x宽x高)
整机净重：6Kg
处理系统
● CPU：板载 Intel Atom N2600双核心处理器，功耗仅为3.5W。
● 芯片组：Intel®NM10+ICH7 芯片组
● BIOS：AMI 16MB Flash ROM
● 系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1066/800MHz的DDRⅢ内存最高支持2GB
显 示
● 显示芯片：Intel GMA3600 内建显示控制器
● 显存大小：动态共享系统内存作为显存，最大可达到224MB
● 显示接口：VGA
● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为1920*1200
● VGA+LVDS同时使用可实现独立双显示
以太网
● 网络控制器：采用REALTEK 8111E 网络芯片
● 网络接口: 提供2个RJ_45接口(后面板)
● 速度：1000Mbps
● 支持网络唤醒（WOL）
● 选配WIFI 无线网卡/3G（电信/联通）
存 储
● 提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘
● 提供1 个Minisata插槽，可支持SSD硬盘
I/O
● I/O 芯片：ITE IT8782F
● 串口：5串口（4+1），4个标准的DB9 接口，支持RS232模式，1个2pin 凤凰端子可支持1个RS 485模式。
● USB： 4 个标准USB接口,兼容USB 2.0规范，其中2个插拔式，2个航空端子。
系统开关
● POWER 电源开关（IO面板）
● 支持来电开机，定时唤醒。
散热系统
● 无风扇全封闭散热系统（超大散热片320*200mm)
电源支持
● DC +12V 输入
看门狗
● 提供255 级硬件复位功能(0~255秒)
环境物理特性
● 抗震测试：GB/T9813-2000
● 工作温度：-20℃～70℃
● 工作湿度：5%～90%，无冷凝
● 存储温度：-30 ℃～70℃
● 结 构: 铝合金外壳
● 尺 寸: (长x 宽x 高)
整体尺寸：345*265*59.8
安装尺寸：320*241*51.8
● 重量：6.0Kg±0.5Kg
软件
兼容windows XP、windows XP Embedded、win 7以及Linux等主流操作系统和嵌入式操作系统和分布式工业组态软件（无限点）
液晶显示屏
尺寸/类型：10.4" SXGA TFT
分 辩 率：800x600/(可选补差价1024 x 768）
最大 色彩：262K
显示 面积：211.2 x 158.4mm
反应 时间：12ms
背 光：LED
背光 MTBF：50,000小时
点 阵：0.24 x 0 .24
亮 度：450cd/㎡
对 比 度：700：1
可视角 度：(H)160/(V)160
触摸屏
尺寸/类型：10.4" 精密电阻式
分辩率：4096 x 4096
反应时间：<5ms
表面硬度：3 H
点击寿命：250克力度，3600万次
笔划寿命：250克力度，500万次
透光率：81%以上
环境参数
工作温度：-30℃～+85℃
储存温度：-40～+90℃
相对湿度：5～85%（无冷凝）
振动： 50～500Hz,1.5G,0.15mm峰峰值
冲击：10G/peak(11ms sec)
