二氧化碳激光器
二氧化碳激光器是以CO2气体作为工作物质的气体激光器。放电管通常是由玻璃或金属材料制成,里面充以CO2气体和其他辅助气体（主要是氦气和氮气,一般还有少量的氢或氙气）；电极一般是镍制空心圆筒；谐振腔的一端是镀金的全反射镜,另一端是用锗或砷化镓磨制的部分反射镜。当在电极上加高电压（一般是直流的或低频交流的）,放电管中产生辉光放电,锗镜一端就有激光输出，其波长为10.6微米附近的中红外波段。
DPI 二氧化碳激光器
1、BLADE系列射频激励激光器
特性：
1: 紧凑、经济型CO2-OEM 激光器
2: 标称功率15W（实际功率18-19W）
3: 多风扇冷却系统
4: 加强型E 级设计，高稳定性及快速冷却
5: 先进的射频激励激光管技术
6: 10.6μm 波长（还有10.3μm 可选）
电气参数: | |
输入电压 | 72V（射频管用）12V（风扇用） |
输入电流 | 3.5A @72V 3A@12V |
激光启动信号 | 5V 高阻抗输入 |
激光频率 | 0-15KHz |
出光启动延时 | <12ms |
联锁 | 客户提供 |
光学参数: | |
激光输出功率 | 最小15W，正常18W，最大19W |
激光波长 | 10.6μm（10.3μm 可选） |
光斑直径 | 4/3.5（mm/mrad） |
光束质量 | M²<1.2 |
上升/下降沿时间 | 150μs/180μs |
最大占空比 | 100% |
最高耐受温度 | 40℃ |
最大激光衰减 | 20%（40℃的时候） |
激光管设计寿命 | 衰减到80%（使用20,000 小时之后） |
机械参数: | |
外形尺寸 | 470×83×57mm |
重量 | 3kg |
系统参数: | |
互锁、故障提示、远程控制 | 客户提供 |
激光启动信号 | 客户提供 |
冷却要求 | 15℃-20℃（激光满功率运行，温度超过20℃时，每升高5℃，功率下降4%） |
激光充气 | 返回原厂充气 |
保修期 | 24 个月 |
2、DP-S 系列射频激励激光器
技术特点：
1.插入式即插即用，特别适用于替换多米诺激光喷码机中S-100、S200（相当于CO2-DP-S20）和S300（相当于CO2-DP-S30）系列激光管。
2.独有的水冷/风冷兼容的冷却系统
3.IP65防护等级的外壳
4.独有的全钛体二氧化碳激光器
5.校准模式
6.良好的气密性
7.稳定的激光模式
8.改良的激光光学谐振腔系统
9.改进射频电源组件和外观
10.安全的直流退耦电极，具有消电弧的功能
11.四偶极“热”射频电极结构
12.整合电路保护功能的射频功率晶体管
激光器特性:
1.额定功率20W 和 40W 的S系列即插即用二氧化碳激光器
2.标准的水冷或风冷冷却系统
3.增强的射频稳定性和冷启动性能
4.领先的射频泵浦激光管技术
5.已有9.3μm、10.3μm或10.6μm 输出波长供选择
6.直流电压消电弧功能
7.冷却系统与光学系统隔离（无冷却剂污染光学系统）
8.符合IP65 防护等级
技术参数
型号 | CO2-DP-S20 | CO2-DP-S40 |
电气参数 | ||
输入电压 | 72 VDC | |
输入电流 | 3.0 - 3.2A | 6.0 - 6.4A |
（出光信号） | 5.0V | |
激光脉冲频率 | 0 - 15 kHz | |
出光启动延时 | <12ms | |
S系列激光电气连接 | 经S系列3针和针Molex连接器 | |
联锁 | 经由S系列系统互锁 | |
防静电指标(最小值) | 静电(仅指激光底部接地) | |
光学参数 | ||
激光输出功率 | 最小18W,一般20W和最大25W (与波长有关) | 最小35W,一般40W和最大45W (与波长有关) |
激光波长 | 10.6μm、10.3μm或9.3μm | |
光斑直径/发散角 | 4.0/3.5 (mm/mrad) | |
激光光束质量 | >95% TEMoo基横模,M2为1.05 | |
光脉冲上升/下降时间 | 150μs /180μs | |
最大脉冲占空比 | 80% (30%以上需要水冷) | |
最大标记脉冲占空比 | 100% (需要水冷) | |
最高工作温度 | 55℃ | |
在最高工作温度下输出功率 | 55℃时激光功率将是标称值的80% | |
激光器寿命(预计时长) | 50,000小时 | |
机械参数 | ||
尺寸 | 外径7.5cm x长49.5cm | 外径10.2cm x长61.0 cm |
重量 | 3.8 kg | 7.2 kg |
安装孔和位置 | 经精密定位销由S系列激光器的连接板安装 | |
其它参数 | ||
互锁、故障和远程控制 | 经由S系列控制器 | |
激光使能源信号 | 经由S系列控制器 | |
冷却要求 | 当脉冲占空比<30%,可以压缩空气冷却,未过滤的5℃到35℃气体在规定压力内直接输入。 | |
在任何脉冲占空比时都可以选择水冷却,水温15℃到30℃,流量1.0到3.0升/分钟 | ||
保修期 | 12个月 | |
3、DP-D系列射频激励激光器
技术特点：
1.特别适用于替换多米诺激光喷码机中的DDC2（等同于CO2-DP-D2）或者DDC3 的激光管（等同于CO2-DP-D3）
2.世界首个钛体二氧化碳激光器
3.长时间稳定激光校准模式
4.改良的完整的气体封装过程寿命更长
5.稳定的光学模式
6.改良的激光光学谐振腔系统
7.改良散热片的机械结构以提升其稳定性和冷却效果
8.改良散热片接地方式以增强射频功率耦合效果
9.新一代射频电源组件和配置
10.单一方向360度旋转的射频“热”电极装置
11.整合电路保护功能的射频功率晶体管
12.聚酰亚胺密封的耐腐蚀黄铜材质的射频外壳
13.适合运输的便捷的“安全插入式”单独包装
14.“智能启动”独特的激光冷启动自动点火系统，延长备用管的保存限期，避免激光器长期搁置导致的性能下降现象
激光器特性：
1.25W DDC2系列和25W DDC3系列激光器，与OEM即插即用二氧化碳激光器兼容
2.增强的射频稳定性和冷启动性能
3.领先的射频泵浦激光管技术
4.已有9.3μm，10.3μm，10.6μm 输出波长供选择
5.标准和高速的脉冲可供选择
6.直流电压消弧功能
7.无热油脂（黏合剂）的光学封装装配
CO2-DP-D2侧面外观
CO2-DP-D3侧面外观

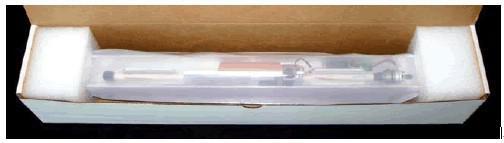

CO2-DP-D3运输包装盒
技术参数
型号 | CO2-DP-D2 | CO2-DP-D3 |
电气参数 | ||
输入电压 | 84VDC | 84VDC |
输入电流 | 3.0-3.2A | 3.0-3.2A |
激光使能信号（出光信号） | 5V | 5V |
激光脉冲频率 | 0 - 15 kHz | |
出光启动延时 | <12ms | |
激光使能信号接口 | 50欧姆BNC数字电缆连接器 | 50欧姆BNC数字电缆连接器 |
联锁/系统状态接口 | 经由DDC2系统联锁 | 经由DDC3系统联锁 |
防静电指标(最小值) | 15kV静电(仅指激光底部接地) | |
光学参数 | ||
输出激光功率 | 最小值20W，正常值25W 最大值30W(取决于波长) | |
激光波长 | 标准10.6μm或9.3μm | |
光斑/发散角 | 4.0/3.5 (mm/mrad) | |
光束质量 | >95% TEMoo基横模,M2为1.05 | |
光脉冲上升/下降时间 | 常规100μs/150μ,高速80μs/115μs | |
最大电脉冲占空比 | 25% (15%以上需要风冷) | |
最大标记占空比 | 100% | |
工作温度 | 55℃ | |
在最高工作温度下输出功率 | 55℃时激光功率将是标称值的80% | |
激光器寿命 | 50,000小时 | |
机械结构参数 | ||
尺寸 | 孔外径0.95 cm x长度43 cm | |
重量 | 0.44 kg | |
安装孔和位置 | 按照DDC2激光器接口板 | 按照DDC3激光器接口板 |
系统参数 | ||
连锁/故障/远程控制 | 经由DDC2控制器 | 经由DDC3控制器 |
激光使能源信号 | 经由DDC2控制器 | 经由DDC3控制器 |
冷却输入参数 | 未过滤的5℃到35℃气体在规定压力内直接输入。 | |
保修期 | 12个月 | |
4、CO2-DP-OEM20 系列激光器
技术特性
1.多波长OEM二氧化碳激光器
2.独有的水冷/风冷兼容的冷却系统
3.符合IP65 防护等级
4.独有的全钛体二氧化碳激光器
5.长时间稳定激光校准模式
6.良好的气密性
7.稳定的光学模式
8.改良的激光光学谐振腔系统
9.改进的射频电源组件和外观
10.安全的直流退耦电极，具有消电弧的功能
11.四偶极“热”射频电极配置
12.整合电路保护功能的射频功率晶体管
激光器特性
1.额定功率20W和40W二氧化碳激光器
2.标准的水冷或风冷冷却系统
3.增强的射频稳定性和冷启动性能
4.领先的射频泵浦激光管技术
5.已有9.3μm，10.3μm，10.6μm 输出波长供选择
6.直流电压消电弧功能
7.冷却系统与光学系统隔离（无冷却剂污染光学系统）
8.符合IP65 防护等级
9.可选择的外部连接板
型号 | CO2-DP-OEM20 | CO2-DP-OEM40 |
电气参数 | ||
输入电压 | 72 VDC | |
输入电流 | 最大3.5A | 最大7.0A |
激光使能信号 | 5.0V，通过50欧姆BNC电缆高阻输入 | |
激光脉冲频率 | 0 - 15 kHz | |
出光启动延时 | <12ms | |
互锁连接口 | 使用者提供 | |
防静电指标 | 15kV静电(仅指激光底部接地) | |
光学参数： | ||
输出功率 | 最小值18W，常规值20W，最大值25W (取决于波长) | 最小值35W，常规值40W，最大值50W (取决于波长) |
波长 | 10.6μm、10.3μm或9.3μm | 10.3μm或9.3μm |
光斑直径/发散角 | 4.0/3.5 (mm/mrad) | |
光束质量 | >95% TEMoo基横模,M2为1.05 | |
光脉冲上升/下降时间 | 150μs /180μs | |
最大占空比 | 100% (需要水冷) | |
最高工作温度 | 55℃ | |
最高工作温度下输出功率 | 在55℃时是标称值的80% | |
激光器寿命 | 50,000小时 | |
机械部分参数: | ||
尺寸 | 外径7.5 cm x长度54.5 cm | 外径10.2 cm x长度61.0 cm |
重量 | 4.1 kg | 7.2 kg |
系统参数： | ||
冷却要求 | 当脉冲占空比<30%，可以压缩空气冷却，未过滤的5℃到35℃气体在规定压力内直接输入。 | |
在任何脉冲占空比时都可以选择水冷却，水温15℃到30℃，流量1.0到3.0升/分钟 | ||
保修期： |
| 12个月 |
'
