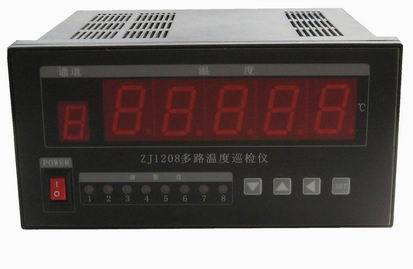

ZJ1208 多路温度巡检仪

一、概 述

ZJ1208八路温控系列仪表可以同时配接八路热电阻温度传感器(PT100、CU100、CU50、BA1、BA2、G53)，各通道还可以分别对进行上下限报警设置，报警时各路有报警灯指示同时有一路公共的报警输出，这使得在现场应用便利接线，减小了设备体积，并使整机控制性能更精确可靠,传感器的选择更多，通用性更好。

二、仪表外形尺寸及接线图

尺寸:80*160*148

开空尺寸：76*152

三、主要技术指标

1．环境温度：-20－65℃，环境湿度:＜85%RH

2.测温传感器：三线制PT100、CU100、CU50、BA1、BA2、G53 (两线制也可接)

3.全范围精度：0.2级

4.测温路数：测量路数可以设定1到8路。

5.各路巡检时间2秒

6.可以设置各通道温度上、下限报警值

7.适应场合：适用于家电、粮仓，存贮室温度、电机、电热器具、温控器、变压器、烘箱、热保护器等行业的制造厂家及质检部门对多点温度场的检测。

8.电源及功耗：AC220V土15%，  ≤5W

9.超温报警继电器输出：接点容量220VAC/2A（无源接点—常开一常闭，标准配置）

10.通讯输出接口：RS485　MODBUS协议　波特率： 4800  免费赠电脑通讯软件对采集的数数进行分析、打印等。

11.型号说明:
