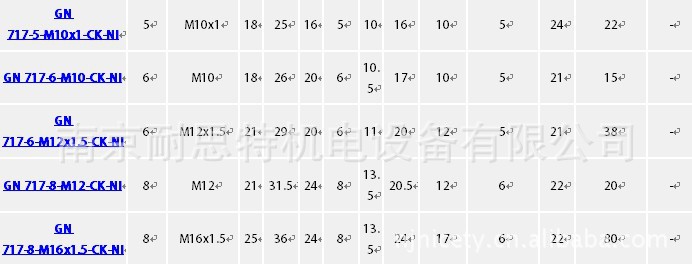

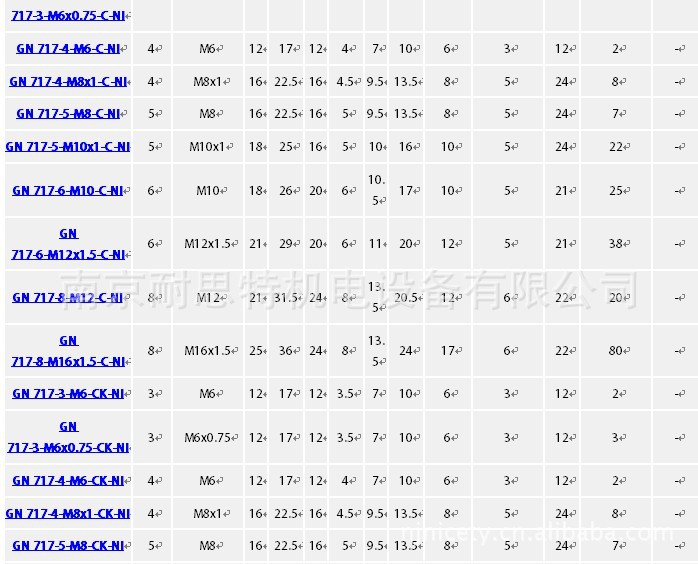

标准件 | 主尺寸 | 弹簧压力 | 最大拧紧扭矩[Nm] | 重量 |
说明 | dh9 | d1 | D | L | l | l1 min. | l2 | l3 min. | s | 预压 [N~] | 最大压载 [N~] | g |
标准件 |
说明 |
GN
717-3-M6-C-NI |
GN
717-3-M6x0.75-C-NI |
GN
717-4-M6-C-NI |
GN
717-4-M8x1-C-NI |
GN
717-5-M8-C-NI |
GN
717-5-M10x1-C-NI |
GN
717-6-M10-C-NI |
GN
717-6-M12x1.5-C-NI |
GN
717-8-M12-C-NI |
GN
717-8-M16x1.5-C-NI |
GN
717-3-M6-CK-NI |
GN 717-3-M6x0.75-CK-NI |
GN
717-4-M6-CK-NI |
GN
717-4-M8x1-CK-NI |
GN
717-5-M8-CK-NI |
GN
717-5-M10x1-CK-NI |
GN
717-6-M10-CK-NI |
GN
717-6-M12x1.5-CK-NI |
GN
717-8-M12-CK-NI |
GN
717-8-M16x1.5-CK-NI |
带螺纹的本体
AISI303不锈钢。
销头
AISI303不锈钢。
建议安装于公差为+0.03/+0.08的孔内。
锁紧螺母
AISI304不锈钢。
“推/拉”滚花捏手
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐机油、油脂以及其它化学溶剂。
可供应以下标准型号
- C型：带捏手，无锁紧螺母。
- CK型：带捏手及锁紧螺母，符合ISO 4035。
特征及应用
GN 717-C-NI型带定止位的分度销适用于要求进行定位操作的地方，且适用于需要将销头锁定在缩回位置的场合。
GN 717-C-NI是一个相对成本较低的分度销系列，其突出优势在于尺寸小巧。适用于无需高精分度的场合。
由于GN717-C-NI型分度销尺寸小巧，建议在装配过程中，
遵照上表所列最大拧紧扭矩进行操作。
AISI303不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的分度销。
