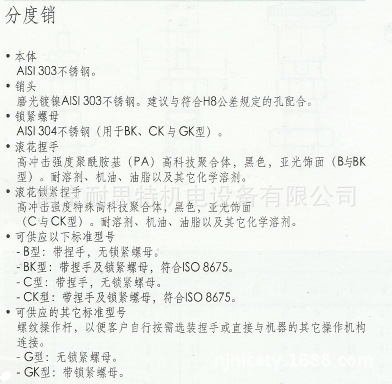

分度销

本体

AISI 303 不锈钢。

销头

磨光镀镍AISI 303不锈钢。建议与符号H8公差规定的孔配合。

锁紧螺母

AISI 304不锈钢（用于BK、CK与GK型）。

滚花捏手

高冲击强度聚酰胺基（PA）高科技聚合体，黑色，亚光饰面（B与BK型）。耐溶剂、机油、油脂以及其它化学溶剂。

滚花锁紧捏手

高冲击强度特殊高科技聚合体，黑色，亚光饰面(C与CK型）。耐溶剂、机油、油脂以及其它化学溶剂。

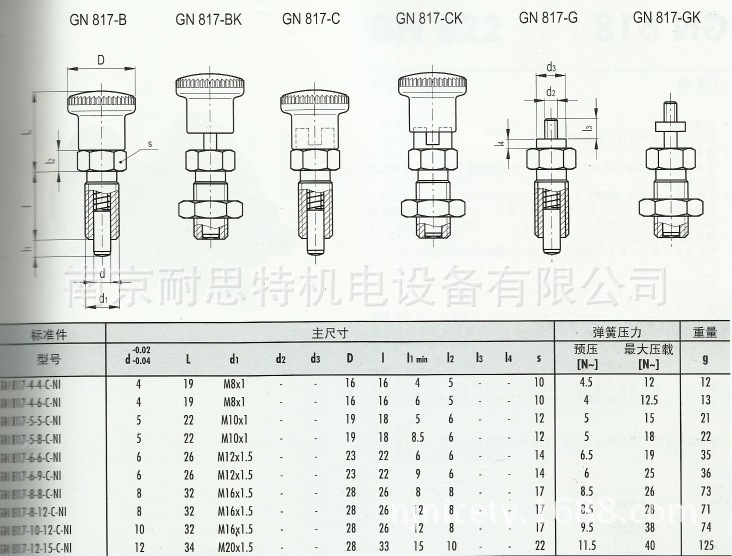

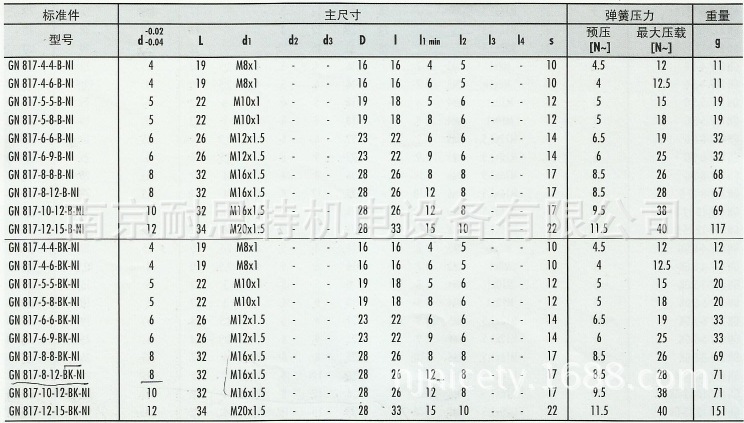

可供应以下标准型号

—B型：带捏手，无锁紧螺母。

—BK型：带捏手及锁紧螺母，符合ISO8675.

—C型：带捏手，无锁紧螺母。

—CK型：带捏手及锁紧螺母，符合ISO8675.

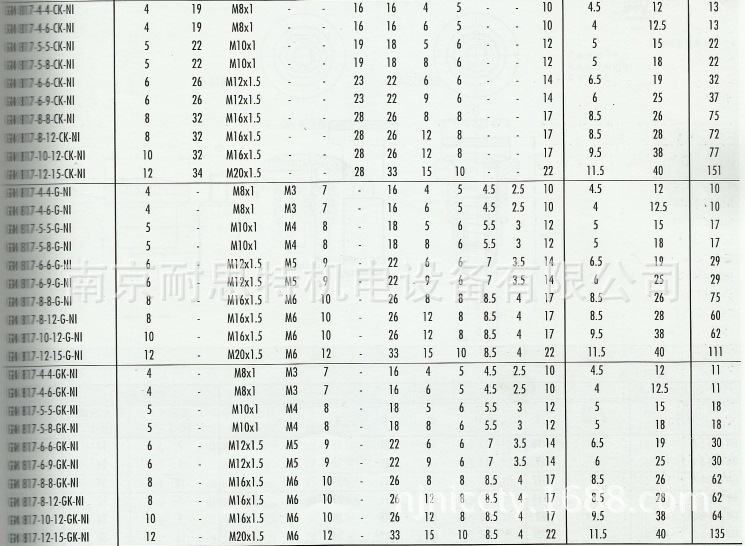

可供应的其它标准型号

螺纹操作杆，以便客户自行按需选装捏手或直接与机器的其它操作机构连接。

—G型：无锁紧螺母。

—GK型：带锁紧螺母。

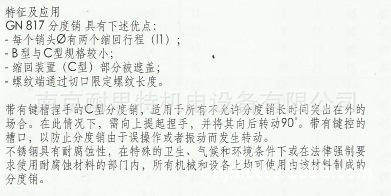

特征应用

GN817分度销 具有下述优点：

—每个销头φ有两个缩回行程（I1）；

—B型与C型规格较小；

—缩回装置（C型）部分被遮盖；

—螺纹端通过切口限定螺纹长度。

带有键槽捏手的C型分度销，适用于所有不允许分度销长时间突出在外的场合。在此情况下，需向上提起捏手，并将其向后转动90°。带有键控的槽口，以防止分度销由于误操作或者振动而发生转动。

不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或在法律强制要求使用耐腐蚀材料 的部门内，所有机械和设备上均可使用由该材料制成的分度销。
