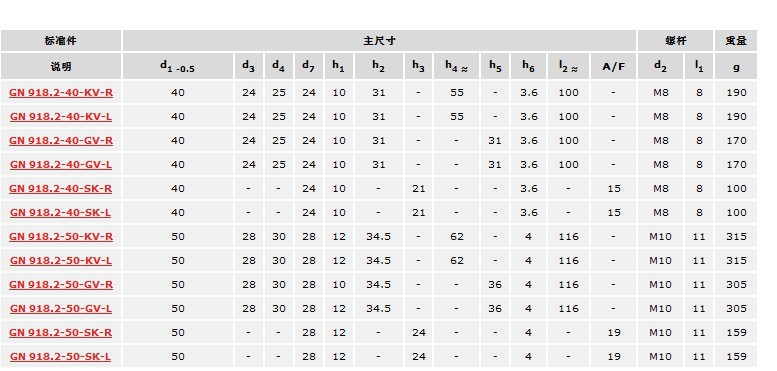

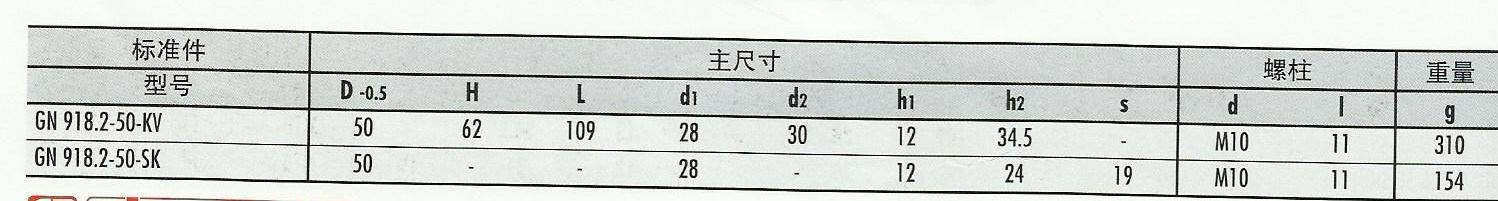

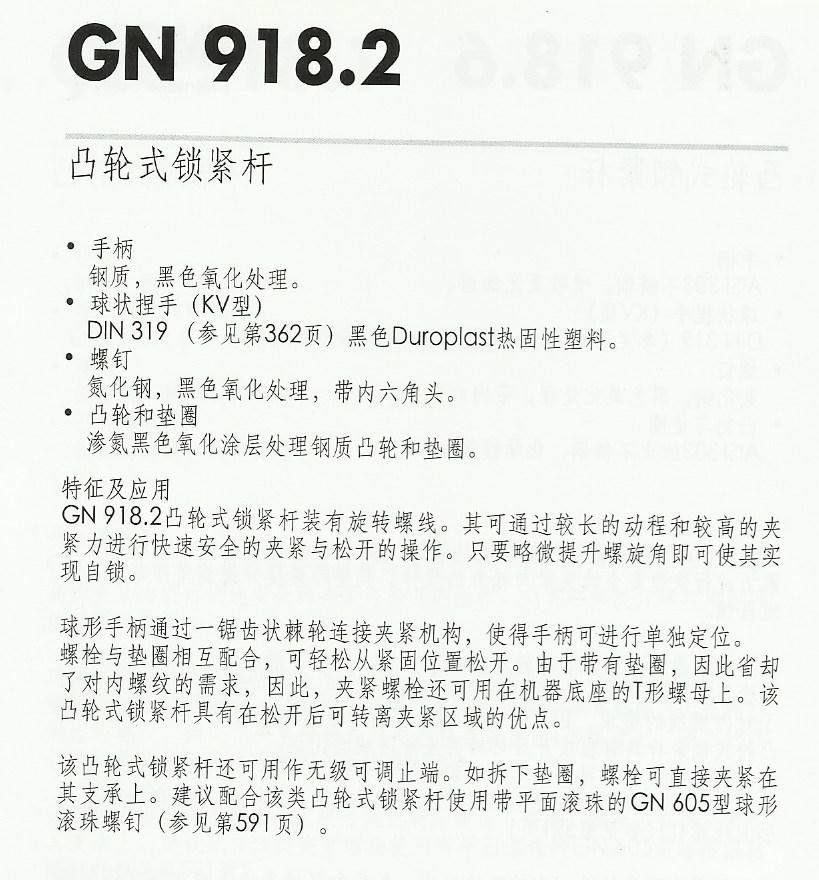

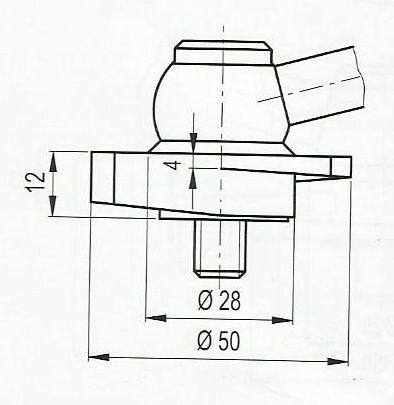

GN 918.2

凸轮式锁紧杆

手柄

钢质，黑色氧化处理。

球状捏手（KV型）

DIN 319黑色Duroplast热固性塑料。

螺钉

氮化钢，黑色氧化处理，带内六角头。

凸轮和垫圈

渗氮黑色氧化涂层处理钢质凸轮和垫圈。

特征及应用

GN 918.2凸轮式锁紧杆装有旋转螺线。其可通过较长的动程和较高的夹紧力进行快速安全的夹紧与松开的操作。只要略微提升螺旋角即可使其实现自锁。

球形手柄通过一锯齿状棘轮连接夹紧机构，使得手柄可进行单独定位。螺栓与垫圈相互配合，可轻松从紧固位置松开。由于带有垫圈，因此省却了对内螺纹的需求，因此，夹紧螺栓还可用在机器底座的T形螺母上。该凸轮式锁紧杆具有在松开后可转离夹紧区域的优点。

该凸轮式锁紧杆还可用作无级可调止端。如拆下垫圈，螺栓可直接夹紧在其支承上。建议配合该类凸轮式锁紧杆使用带平面滚珠的GN 605型球形滚珠螺钉。
