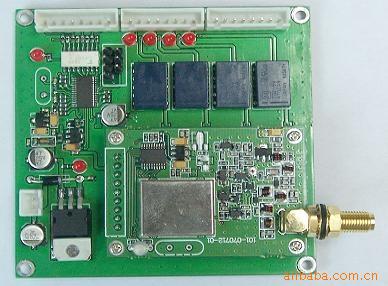

产品名称:KYL-802开关量模拟量采集模块/无线模块/无线数传模块 |
KYL-802开关量传输模块说明书一、 功能及特点 1、 开关量适时传输,使用方便。 2、 4路光耦隔离输入,可靠性及稳定性高。 3、 4路继电器无源触点输出。 4、 4路5V有源输出。 5、 标配2—3KM无线传输模块,安装使用方便。 6、 电源:DC 9—15V 二、 接口定义
| 接口名称 | 脚位号 | 定义 | 说明 |
| COM1 | 1 | GND | 电源地 |
| 2 | VCC | DC:9-15V |
| |
| COM2 | 1 | IN1 | 第一组开关量输入 |
| 2 | GND |
| 3 | IN2 | 第二组开关量输入 |
| 4 | GND |
| 5 | IN3 | 第三组开关量输入 |
| 6 | GND |
| 7 | IN4 | 第四组开关量输入 |
| 8 | GND |
| COM3 | 1 | LED1 | 第一路有源控制线输出(5V) |
| 2 | GND |
| 3 | LED2 | 第二路有源控制线输出(5V) |
| 4 | GND |
| 5 | LED3 | 第三路有源控制线输出(5V) |
| 6 | GND |
| 7 | LED4 | 第四路有源控制线输出(5V) |
| 8 | GND |
| COM4 | 1 | OUT1 | 第一路继电器无源触点输出 |
| 2 | GND |
| 3 | OUT2 | 第二路继电器无源触点输出 |
| 4 | GND |
| 5 | OUT3 | 第三路继电器无源触点输出 |
| 6 | GND |
| 7 | OUT4 | 第四路继电器无源触点输出 |
| 8 | GND |
