一般规格书

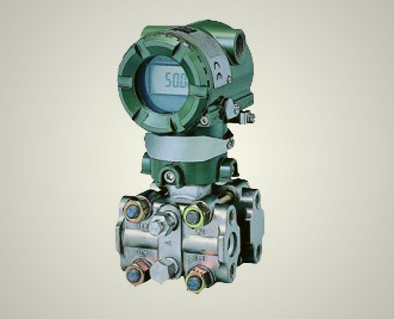

EJA130A高静压差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC的电流信号输出。EJA130A也可以与手操器互相通讯，通过它们进行设定、监控等。
型号和规格代码表
型 号 | 规 格 代 码 | 说 明 | EJA130A | …………………… | 高静压变送器 | 输出信号 | -D | ………………… | 4～20mA，BRAIN协议数字通讯 | -E | ………………… | 4～20mA，HART协议数字通讯 | -F | ………………… | FF现场总线通讯 | 测量量程（膜盒） | M | ……………… | 1～100KPa ｛100～10000mmH2O｝ | H | ……………… | 5～500KPa ｛0.05～5Kgf/cm2｝ | 接液膜片材质（注7） | | [本体] [膜盒] [排气螺钉] | S | …………… | SUS316（注1） SUS316L（注2） SUS316 | 管道连接 | 0 | ………… | 不带管道连接件（容室法兰为TCl/4内螺纹） | 1 | ………… | 带Rcl/4内螺纹的过程接头 | 2 | ………… | 带Rcl/2内螺纹的过程接头 | 3 | ………… | 带l/4NPT内螺纹的过程接头（注5） | 4 | ………… | 带l/2NPT内螺纹的过程接头（注5） | 5 | ………… | 不带管道连接件（在容室法兰上1/4NPT内螺纹） | 螺栓、螺母材质 | | [最大工作压力] | A | ……… | SCM435 32MPa｛320kgf/cm2｝ （42MPa｛420kgf/cm2｝）（注8） | B | ……… | SUS630 32MPa｛320kgf/cm2｝ （42MPa｛420kgf/cm2｝）（注8） | C | ……… | SUH660 32MPa｛320kgf/cm2｝ （42MPa｛420kgf/cm2｝）（注8） | 安装方式 | -2 | …… | 垂直安装，右面高压，过程接头在上（注3） | -3 | …… | 垂直安装，右面高压，过程接头在下（注3） | -6 | …… | 垂直安装，左面高压，过程接头在上（注3） | -7 | …… | 垂直安装，左面高压，过程接头在下（注3） | -8 | …… | 水平安装，右面高压（注4） | -9 | …… | 水平安装，左面高压（注4） | 接 线 口 | 0 | … | G1/2内螺纹，1处接线口 | 2 | … | 1/2NPT内螺纹，2处接线口 | 3 | … | Pg13.5内螺纹，2处接线口 | 4 | … | M20内螺纹，2处接线口 | 5 | … | G1/2内螺纹，2处接线口带一个盲塞 | 7 | … | 1/2NPT内螺纹，两个电气接口，一个盲塞 | 8 | … | Pg13.5内螺纹，两个电气接口，一个盲塞 | 9 | … | M20内螺纹，两个电气接口，一个盲塞 | 显示表头 | D | | 数字式表头 | E | | 带设定按钮的数字表头（注6） | N | | （无表头） | 2-inch管安装支架 | A | SECC 平托架 | B | SUS304 平托架 | C | SECC L型托架 | D | SUS304 L型托架 | N | 无安装支架 | 附加选型代码 | /□ 选项规格 |
典型型号：EJA130A-DMS5A-92DA/□ 注1：指容室法兰材质，过程连接材料是SCS14A（SUS316相当）。 注2：膜片材质为哈氏合金C-276或ASTM N10276，其余接液部分材质为SUS316L。 注3：必要时选代码为 C 和 D 的安装支架。 注4：必要时选代码为 A 和 B 的安装支架。 注5：环境温度和接液温度的低限是-15°C。 注6：不适用于输出信号代码 F。 注7：用户必须考虑接液部分材质特性和介质的腐蚀性，不适当的材质可能会导致意想不到的腐蚀性介质泄漏，对人体和工厂设备造成严重损害。选型时必须注意：介质若有强腐如盐酸、硫磺酸、H2S、次氯酸钠等或150°C或以上的高温蒸汽时请与我们销售部联系。 |
'
