FDEG8系列户内、干式放电线圈
一、概述:
放电线圈为户外、油浸式放电线圈产品,产品分为带保护绕组为星形/星形/开口三角连接即Yo/Yo/[连接,带保护绕组为星形/三角/开口三角连接即Yo/△连接三种结构。使用时三台一组;分别适用于额度频率50Hz或60Hz,一次电压为6.3kv;6.6kv;10kv;11kv电力系统与高压电容器组并联,使电容器从电力系统切除后的剩余电荷能快速泄放,电容器的剩余电压在三分钟内,电容器的剩余电压降至50伏以下之用。
二、使用条件:
1.安装场所:户内;
2.环境温度:-5℃~+45℃的范围内;
3.相对湿度:空气湿度不大于85%,日平均相对湿度不大于95%;
4.海拔:海拔1000米以下使用;
5.安装场所无腐蚀性的气体。
三、结构简介:
本系列放电线圈系单相户内装置,环氧树脂绝缘的全封闭产品与高压并联电容器组并联连接,当电容器组与系统断开后,能在5S内将电容器组上的剩余电压降至50v以下。在正常运行时,二次绕组可以做电压指示,剩余绕组接成开口三角,当电容器极间局部发生故障时,会产生零序电压,驱动继电保护装置。本型放电线圈特点为体积小,重量轻、无局部放电、抗过电压能力强、空载损耗小,空载电流小、防污能力强、使用安装方便、免维护、是替代油浸式放电线圈的首选产品。
四、主要技术参数:

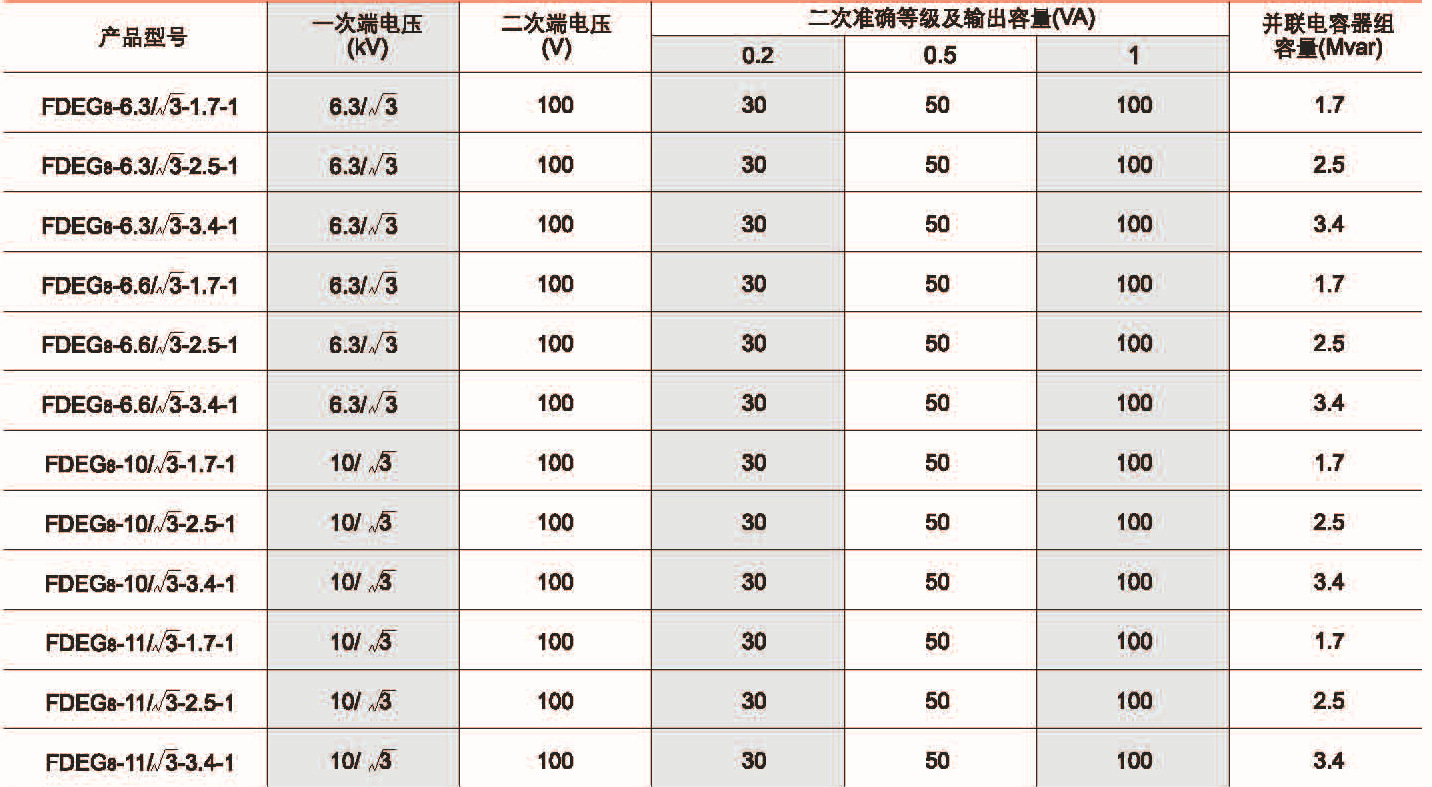

不带保护绕组技术参数:

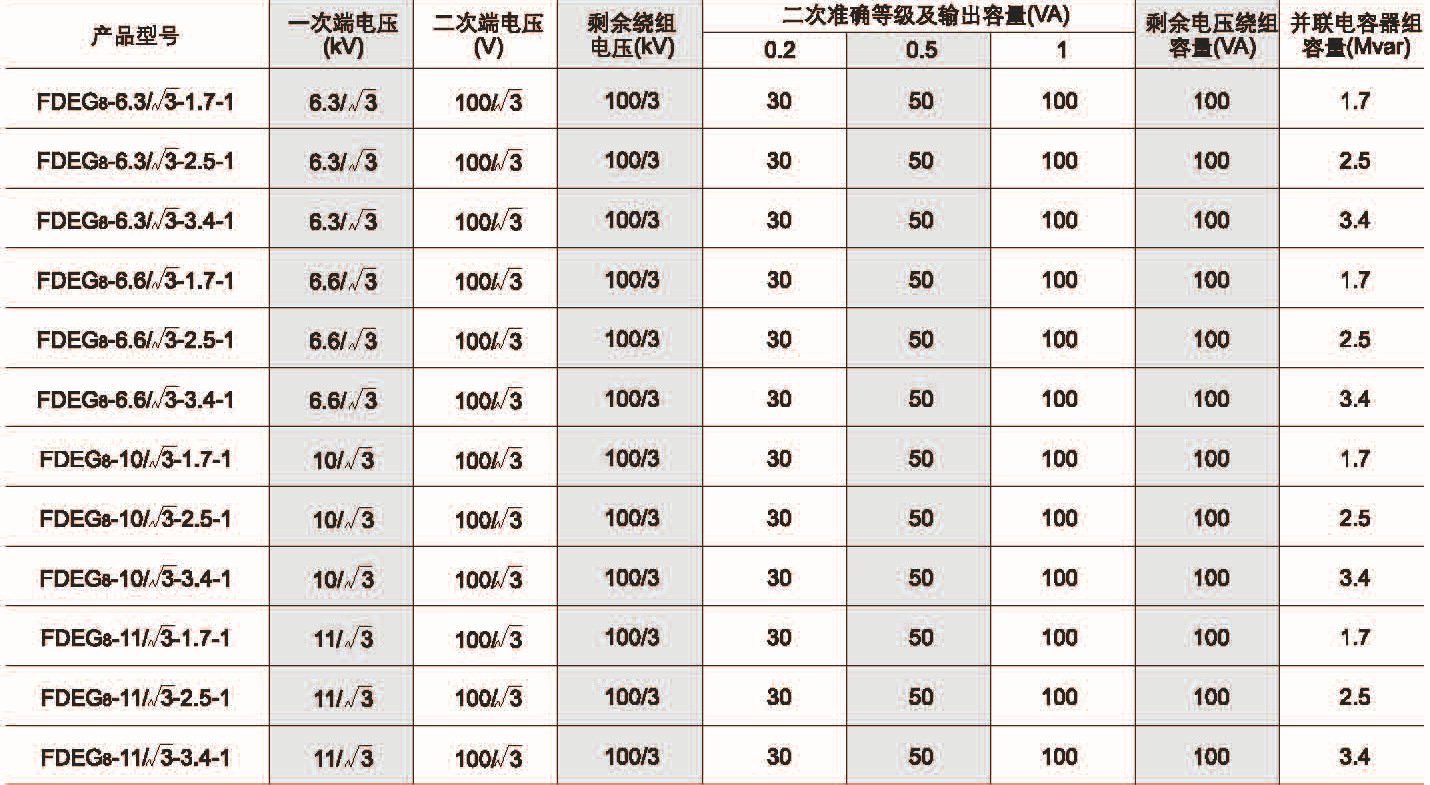

带保护绕组(星形/星形/开口三角连接)技术参数:

带保护绕组(星形/三角/开口三角连接)技术参数:

五、外形及安装尺寸:


'
