JDZX10-3、6、10；JDZXF10-3、6、10型（等同于REL10）单相、全封闭电压互感器

一、概述：

本系列电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/Yo/连接，JDZXF10-3、6、10为Yo/Yo/Yo连接。分别适用于额定频率50HZ或60HZ，额定电压为3、6、10KV电力系统中作电能计量、电压监控和继电保护用。

二、结构简介：

JDZX10-3、6、10；JDZXF10-3、6、10型互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出线端子的标志为A、N；二次绕组引出线测量级端子的标志为a、n，保护级端子的标志为da、dn均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。JDZX10-3、6、10互感器的连接组标号为1/1/1/12-12，JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。

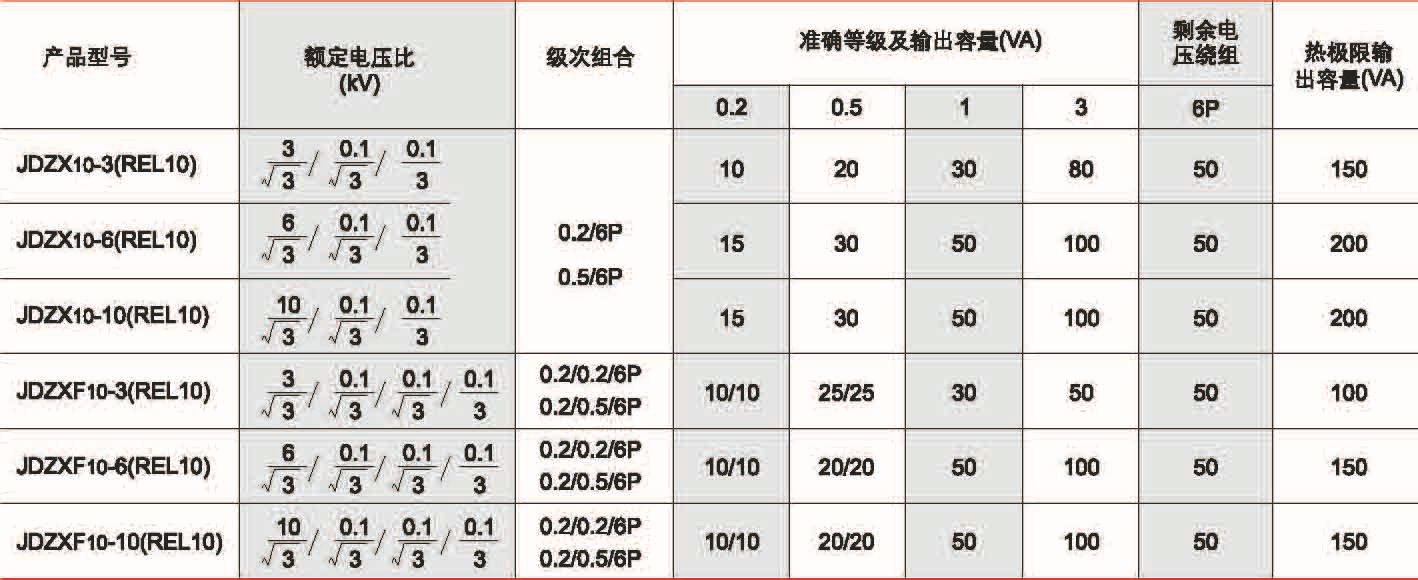

三、主要技术参数：

1.产品标准：GB1207-2006《电磁式电压互感器》

2.产品表面爬电距离：满足Ⅱ级污秽等级；

3.负荷的功率因数：COSφ=0.8（滞后）；

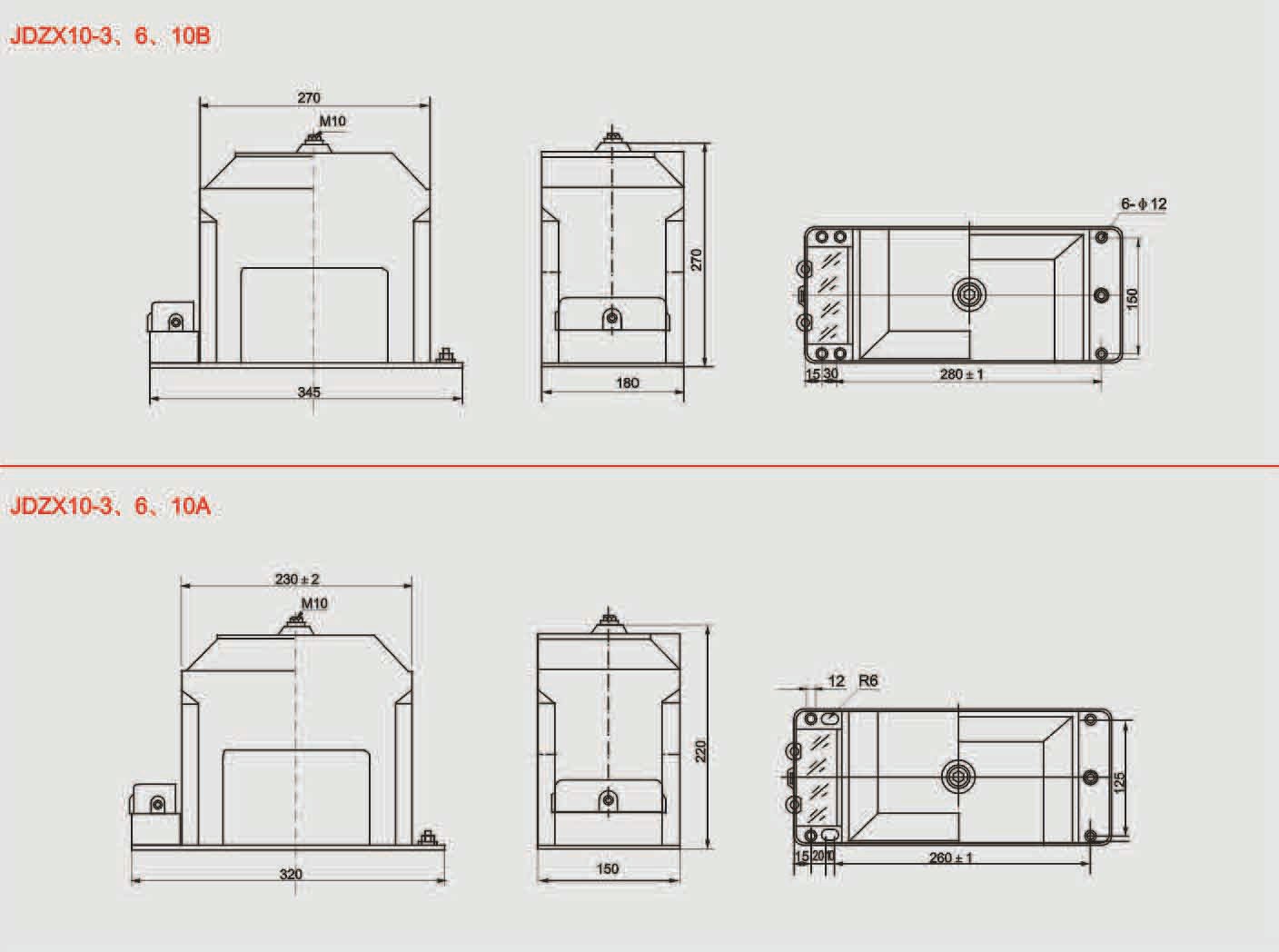

四、外形及安装尺寸：
