LAZBJ-10Q型户内、全封闭、全工况、干式电流互感器

一、概述：

本型电流互感器为环氧树脂浇注、全封闭、穿墙式结构，适用于额定频率为50Hz或60Hz，额定电压10kV及以下的电力系统中作电流、电能测量和继电保护用。

二、使用条件：

1.海拔高度不超过3000米；

2.周围环境温度不高于+40℃，不低于-5℃；

3.周围空气的相对湿度不大于85%（20℃）；

4产品表面爬电距离：满足Ⅱ级污秽等级；

5.安装场所无严重影响互感器绝缘的气体、蒸汽，化学沉积、污秽及其他爆炸性和腐蚀性介质。

三、结构简介：

本型电流互感器为全封闭、穿墙式结构。该产品采用超导磁材料，使产品具有高精度下，能有大的动、热稳定电流承载能力，局部放电小的特性。产品具有体积小，安装方便的特点。是取代;LAJ-10，LFZ-10型等老产品的新一代产品。

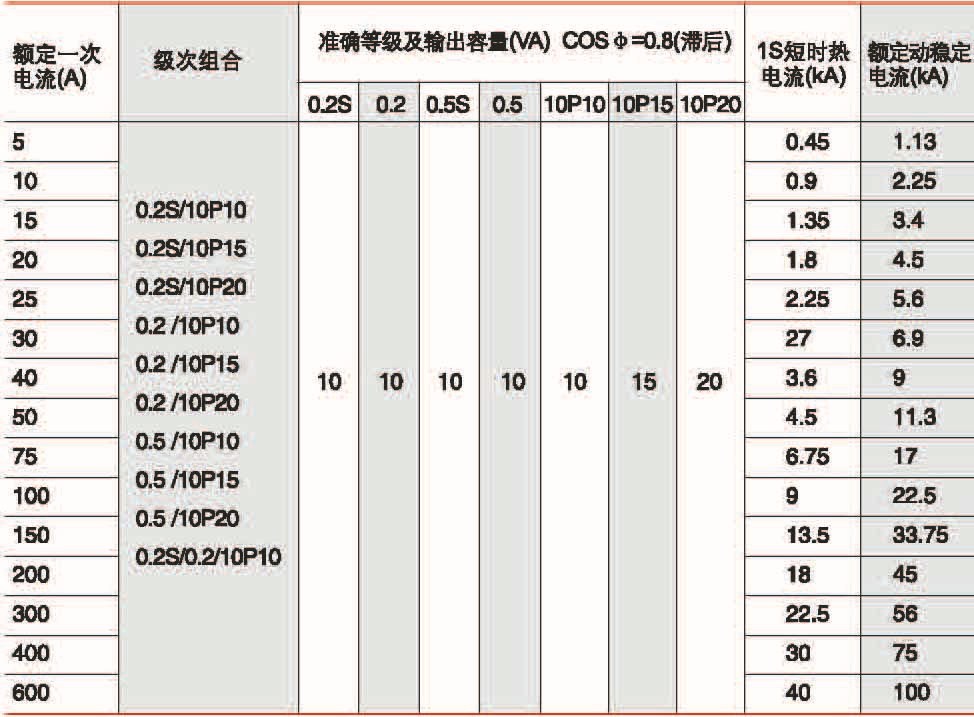

四、主要技术参数：

1.额定一次电流：5~600A;

2.额定二次电流：5A或1A

3.额定电压：10KV;

4.计量准确级次：0.2S、0.5S、0.2、0.5

5.保护准确级次：10P10、10P15、10P20

6.负荷的功率因数：COSφ=0.8（滞后）;

7.产品标准：GB1208-2006《电流互感器》；

8.10P10级在额定负荷时，准确限值系数为10；

   10P15级在额定负荷时，准确限值系数为15；

   10P20级在额定负荷时，准确限值系数为20；

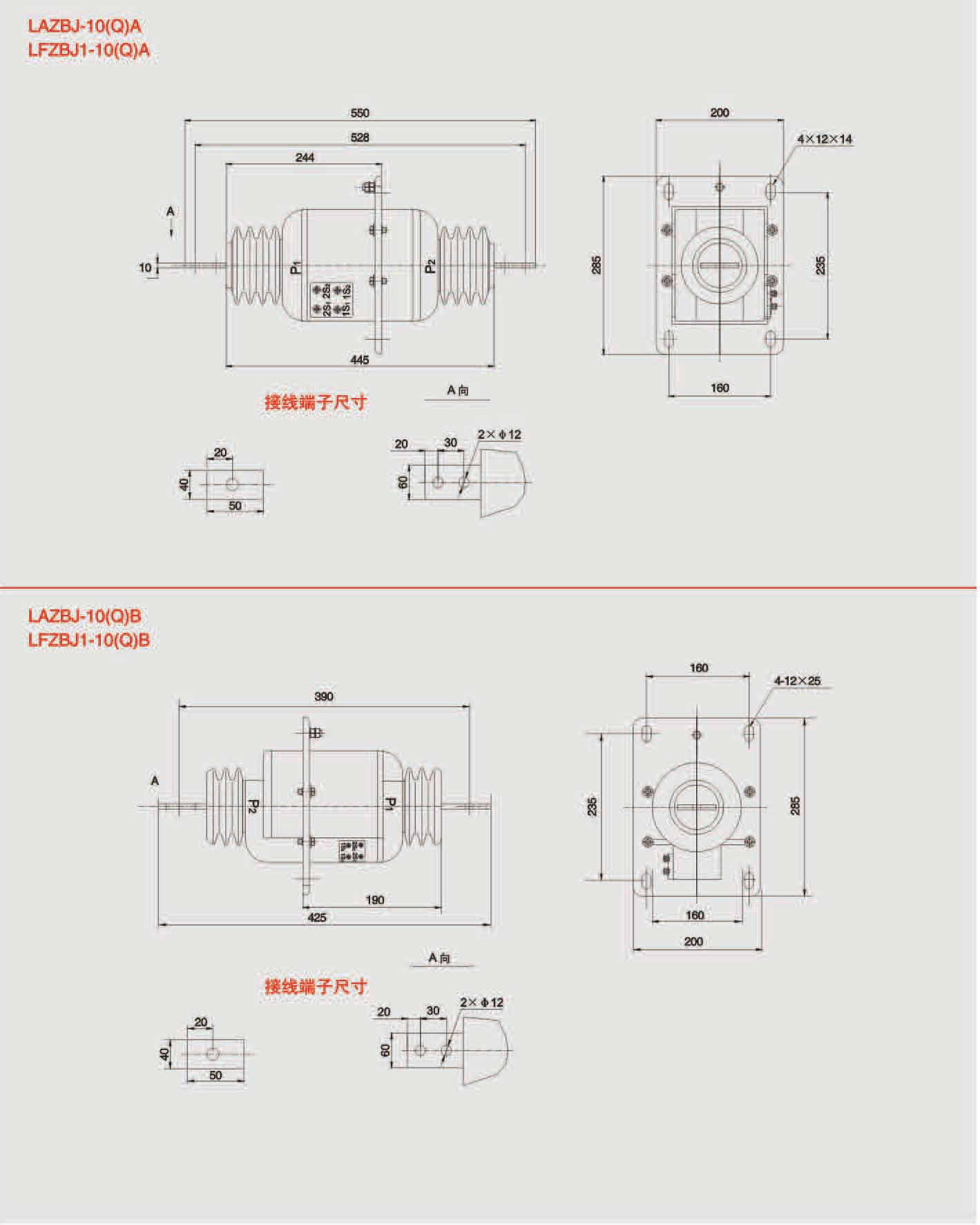

五、外形及安装尺寸：
