JLS-6、10三相三线（油浸）计量箱（宽负荷，可带控制电源）

一、概述：

JLS-6、10型三相户油浸式高压电力计量箱（组合式互感器），分别适用于50HZ三相交流、额定电压为6KV、10KV电网上作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有，功电度表及无功电度表，是用来直接测量高压线路中，有功和无功电能的计量设备。对防止窃电，节约能源，加强供电管理具有重要作用。

二、结构简介：

本产品由三相二元件组合互感器和仪表箱两大部分组成，三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3为小电流比。例如：50-100/5、一次接AP1-AP2、CP1-CP2为100、5，一次接AP1-AP3，CP1-CP3为50/5。

产品具有:低磁密、宽负荷、防盗电三相三线油浸计量箱，特殊材质以保证产品低磁密。0.2S的高精度抗谐振的技术性能下，结构紧凑，体积小等特征。

（特别说明：所用变压器油为25号变压器油）

三、主要技术参数：

JLS-6、10电压部分主要技术参数：

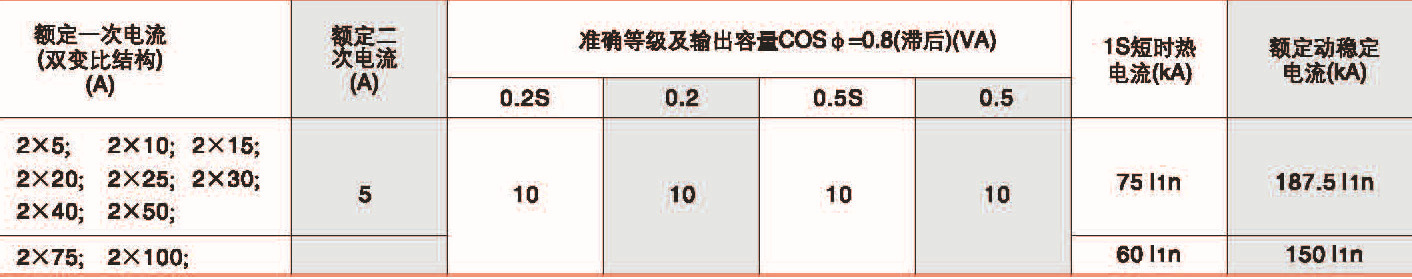

JLS-6、10电流部分主要技术参数：

四、外形尺寸：
