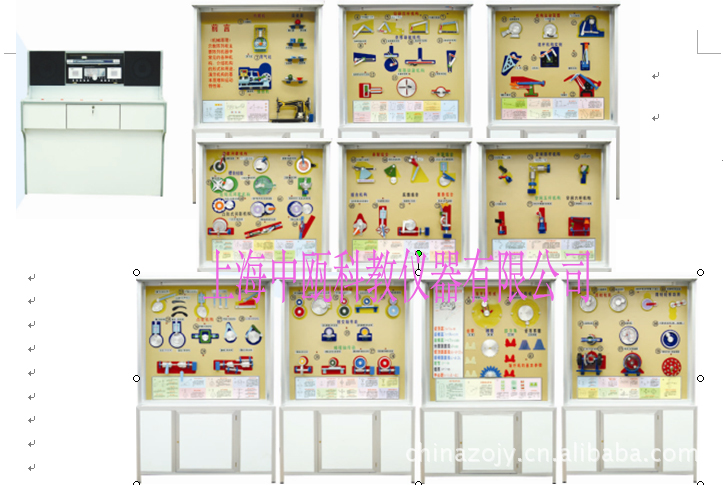

SZJ-78型 铝合金《机械原理》陈列柜（10个柜/套）
功能描述：
配一台电脑控制台，并配有一台功率放大器与一音箱，VCD机和激光片，声控同步演示，采用单独驱动由单板机控制运转演示，可由VCD控制顺序自动运行讲解；又能根据教材，教学需要而遥控任意选择进行单独演示。模型材料采用铝合金、模型全铝制；板面附有必要的图表和文字说明，演示形象逼真，运行可靠，制作工艺美观。
功能及特点：
1、柜内模型由微电机驱动，讲解词录为CD光盘。
2、主控台上单机控制每柜指示灯作为工作顺序的导向指示。
3、陈列柜采用豪华铝塑板，框架采用铝合金。
配置及技术要求：
1、主控台1台
2、VCD 1台，采用国产名牌产品
可同时输出逐行和隔行信号，内置AC-3、HDCD解码；
可兼容播放DVD、VCD、CD、CD-R、CD-RW和Picture-CD光盘；
兼容DVD-AUDIO碟片，光纤接口。
3、功放1台，150W以上
4、音箱1对，
5、配电源线、插座、信号线等配件
6、全套10个柜，规格：1200×500×1800
精工制作，材料：铝合金、模型全铝制
第一柜机械的组成
前言48个字（雕像板） | 回转副（铝制） |
内然机（铝制） | 移动副（铝制） |
蒸汽机（铝制） | 球面副（铝制） |
缝纫机（实物剖视） | 曲面副（铝制） |
螺旋（铝制） | 圆柱副（铝制） |
第二柜平面连杆机构类型
曲柄摇杆机构（铝制） | 曲柄滑块机构（铝制） | 曲柄移动导杆机构（铝制） |
铰链四杆机构（铝制） | 曲柄摇块机构（铝制） | 双转块机构（铝制） |
双曲柄机构（铝制） | 转动导杆机构（铝制） | 双滑块机构（铝制） |
双摇杆机构（铝制） | 移动导杆机构（铝制） |
|
第三柜平面连杆机构应用
泵（1）（铝制） | 压包机（铝制） |
泵（2）（铝制） | 翻转机构（铝制） |
鄂式破碎机（铝制） | 摄影升降机（铝制） |
飞剪（铝制） | 起重机（铝制） |
第四柜凸轮机构
平底（铝制） | 等宽凸轮机构（铝制） |
尖端（铝制） | 等径凸轮机构（铝制） |
滚子（铝制） | 主回凸轮机构（铝制） |
盘形凸轮机构（铝制） | 球面凸轮机构（铝制） |
移动凸轮机构（铝制） | 圆锥凸轮机构（铝制） |
槽凸轮机构（铝制） | 圆柱凸轮机构（铝制） |
第五柜齿轮机构的类型
平行轴转动（铝制） | 曲线圆锥齿轮机构（铝制） |
斜齿圆柱齿轮机构（铝制） | 螺旋齿轮机构（铝制） |
齿轮齿条机构（铝制） | 螺旋齿轮齿条机构（铝制） |
内啮合直齿园柱齿轮机构（铝制） | 圆柱蜗杆蜗轮机构（铝制） |
人字圆柱齿轮机构（铝制） | 圆柱蜗杆蜗轮机构（铝制） |
直齿圆锥齿轮机构（铝制） | 弧面蜗杆蜗轮机构（铝制） |
第六柜齿轮的基本参数
渐开线齿轮部分名称及其尺寸（写真） | 模数（铝制） |
渐开线的形成（铝、透明有机） | 压力角（有机玻璃） |
摆线的形成（铝、透明有机） | 齿高系数（有机玻璃） |
齿数（铝制） |
|
第七柜间歇运动机构
棘轮机构（铝制） | 齿轮式间歇机构（铝制） |
齿式棘轮机构（铝制） | 渐开线不完全齿轮机构（铝制） |
磨擦式棘轮机构（铝制） | 摆线针轮不完全齿轮机构（铝制） |
槽轮机构（铝制） | 凸轮式间歇机构（铝制） |
内啮合槽轮机构（透明有机玻璃制作，否则里面运动看不出来） | 停歇曲柄连杆机构（铝制） |
球面槽轮机构（铝制） | 停歇间歇机构（铝制） |
第八柜轮系的功用
差动轮系（铝制） | 旋轮线（铝制） |
行量轮系（铝制） | 用于传动（铝制） |
定轴轮系（铝制） | 运动分解（铝制） |
周轮轮系功用获得大行动比（铝制） | 谐波传动减速器 （有机透明一部分可看到里的运动过程） |
实验特定的运动（铝制） | 摆线针轮行里减速器 （有机透明一部分可看到里面的运动过程） |
运动合成（铝制） |
|
第九柜组合机构
行程扩大机构（铝制） | 实现变速运动的机构（铝制） |
换向传动机构（铝制） | 同轴槽轮机构（铝制） |
齿轮连杆曲线（铝制） | 误差较正机构（铝制） |
实现给定轨迹的机构（铝制） | 电动马游艺装置（铝制） |
第十柜空间机构
RSR空间器杆机构（铝制） | 4R揉面机构（铝制） |
RSSR联轴节（铝制） | RRSRR角度传动机构（铝制） |
4R万向节（铝制） | 萨勒特（sarnit）机构（铝制） |
