SZJ-718-802型数控车床综合实训考核装置（配教学车床，国产系统或西门子系统—任选）

802型数控车床综合实训考核装置是我公司继系列数控机床实验台系统推出后，面向市场开发的又一款数控培训设备。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。

802型数控车床综合实训考核装置，具有以下独特优点：

●该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练，

●以市场占有率最高的SIEMENS数控系统为实训对象

●学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象

●涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

●柜内电器排布与选型完全按照现行机床生产厂家的模式

●结构新颖，造型美观，采用透明机床，内部机械传动结构和内装元器件一目了然。

●电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。

产品组成部分

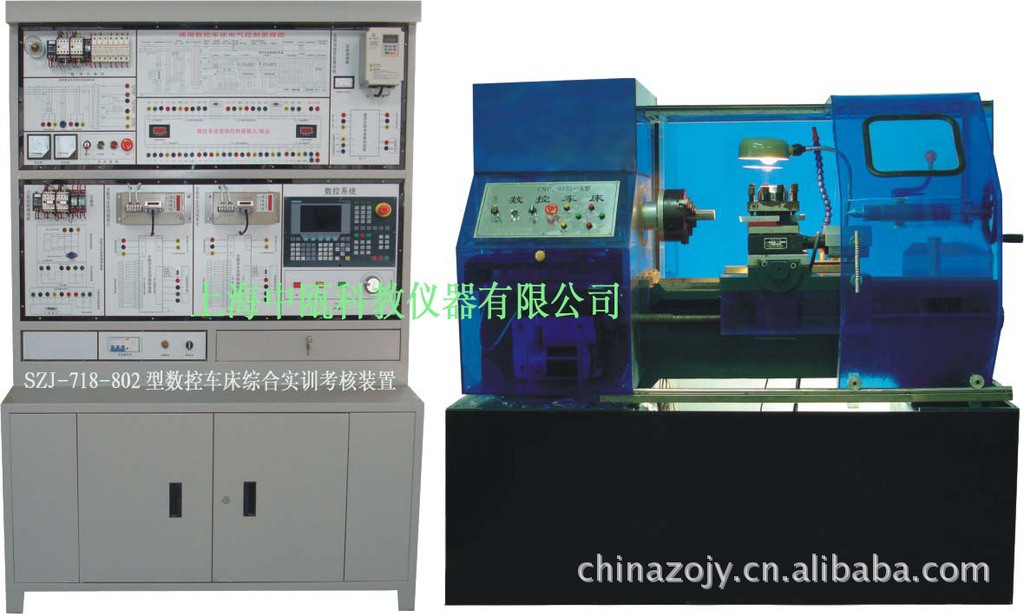

802数控车床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套SZJ6135型数控实训车床等组成。

可开设的实验实训考核项目　　　　

SZJ6135型数控实训车床规格：

技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；

3、工作环境：温度-100-+400C。

4、整机功耗：＜3KW

5、考核柜尺寸：1370×600×1890mm
