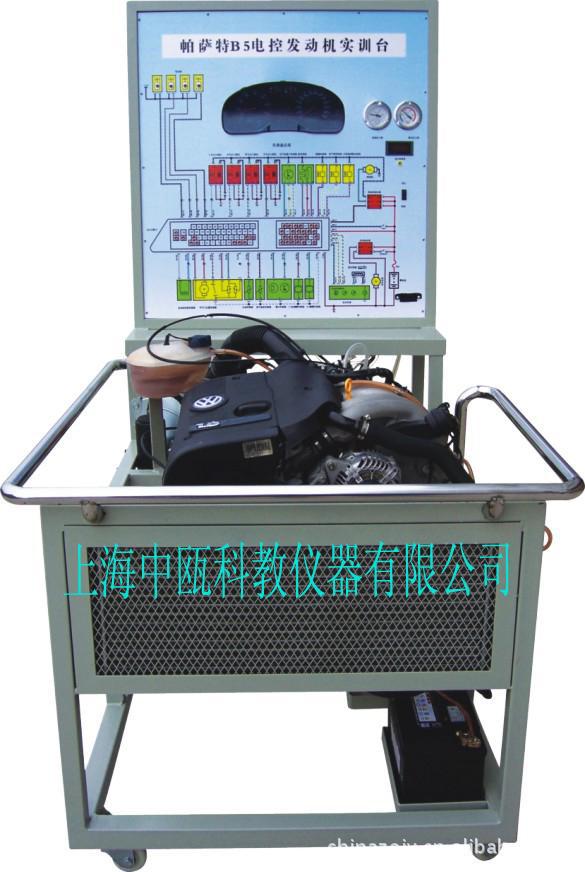

SZJ-F04、帕萨特发动机实验台

简介：

本发动机实训台是本公司采用上海大众电控发动机为适应汽车教学需求而研制的，该实训台由电控发动机、操作显示面板及发动机彩色原理图电脑控制柜、可移动式台架(万向脚轮)、汽油供给系统(脚踏式油门踏板)、冷却系统(自动电子风扇)、启动系统、发电系统、排放系统、发动机传感、器执行器、原车仪表、原车电脑、具有发动机运转及显示（水温.燃油.机油.充电.转速）配备原车OBD-Ⅱ接口、真空显示表、燃油压力显示表、喷油器工作指示LED灯、电压检测表（检测任意路传感器工作信号、工作电压）、故障设置区可设置32路故障（老师设置任一路线路故障）、故障排除区（学生通过各种仪器、仪表、或读取故障码）在面板上用专用排故线连接排除故障、通过OBD-Ⅱ读码. 消码. 数据流. 故障分析、传感器信号模拟等多项功能、具结构紧凑、操作方便、安全可靠、教学直观、是汽车发动机实物教学不可缺少的实验室设备之一。

技术性能：

主要参数值：

●直列四缸5阀水冷电控发动机             排量1.8L

●可移动台架(分体式+安全不锈钢防护拦)     1500×1000×1800mm

●汽油箱容量                              10L

●润滑液容量                             4.5

●蓄电池容量                             12V42AH

●冷却液容量                             6L

●设备重量（不含油液）                   280Kg

可选配智能考核系统：

1　考核单机版：配置当下主流PC机，操作界面简洁，人机对话友好，可自由设置任一处电路的线路断路、对地短路等故障现象。

2　理论考核：添加、编辑试题及答案，试题可存盘。每题包括的信息：试题序号、试题描述、答案、每题分数、答题限时。

3　实训考核：可添加、编辑试题及答案，试题可存盘。每题包括的信息：试题序号、每题所设故障、每题分数、排故限时、排故限次。系统自动控制实训台进行故障设置。随机附赠当下主流发动机故障检查软件。

4可对班级每个学生的信息进行管理，并能对其考试成绩进行统计，形成班级成绩报表。

5　可设置系统登陆密码：新建用户和密码设置与修改。

6　可自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对课程内容的掌握情况。

7　考核网络版：支持局域网TPC通讯，每台主机带最多可连接128台不同类型的实训台，并能同时进行考核。（网络版兼容单机版全部功能）
