浸在液体中的浮筒受到向下重力，向上的浮力和向上的扭力管弹力的作用。当这三个力平衡时，浮筒就静止在某一位置。当液位变化时，浮筒所受的浮力也发生变化，力的平衡状态被打破，引起扭力管弹力的变化，使扭力管扭动，达到了新的力平衡。扭力管带动传感器产生角位移，经过信号处理电路，产生随液位的变化的电信号。( 见: 图2 )
结构和原理：
FY 86 T 浮筒液位计由浮筒、挂钩、杠杆、刀口刃、扭力管和传感器组成。(见:图1 )
规格参数：
接线方法：
拧开仪表后盖，就是仪表接线端子。这种仪表有三种接线方法：
第一种，就是常用的两线制4 - 2 0 m A 接法。（见: 图3 ）
第二种，两线制4-20mA 叠加HART 单点通讯。（见:图4）
第三种，HART 多点通讯。(见:图5）
选型代码：
安装类型及形式：

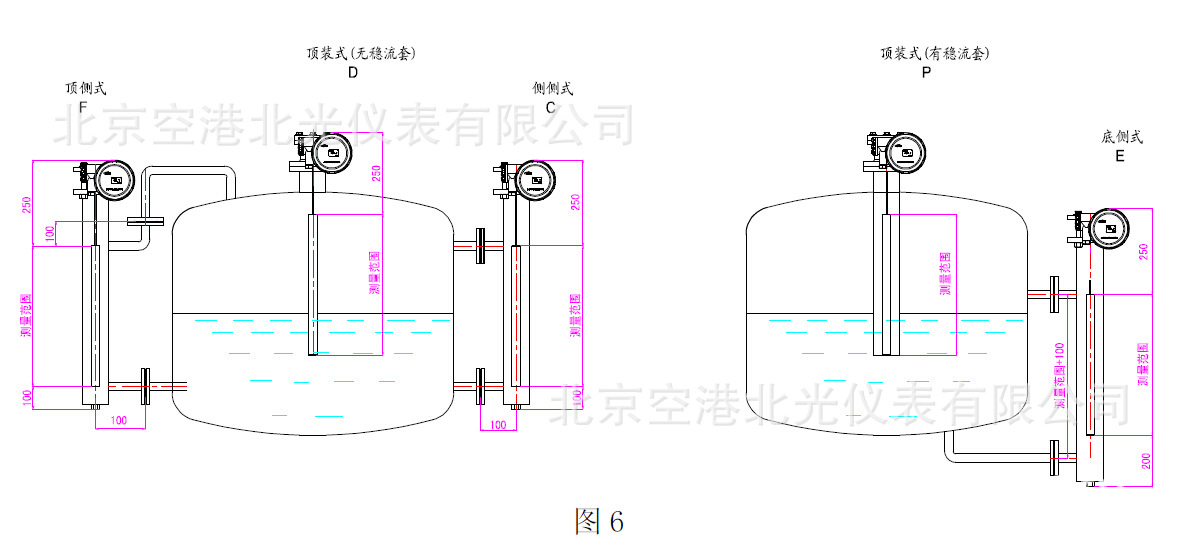

安装类型分别为: F 型、D 型、C 型、P 型和E 型（图6 ）。其中:
F 型为顶侧式安装（见图F）；
D 型为顶装式安装，无稳流套，适合液位较稳定情况（见图D）;
C 型为侧侧式安装（见图C）；
P 型为顶装式安装，带稳流套，适合液位不稳定的情况（见图P）；
E 型为侧第式安装（见图E）。
