我公司衡水众鑫工程橡塑有限公司www.hszxxs.cn是专业从事研发、生产、销售桥梁工程配件、止水工程配件和管材系列共类产品.联系电话：18003186272
产品概况

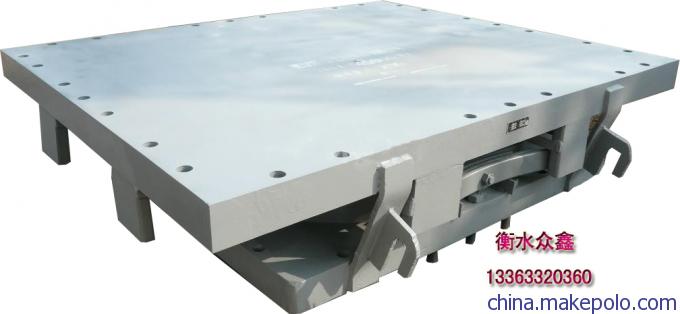

JQGZ型系列抗震拉压支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(JT391-2009)及钢结构抗震设计规范(GB50017-2003),经详细的静力学、动力学分析研制而成的一种新型抗震拉压盆式橡胶支座。JQGZ型系列抗震拉压支座与其它系列支座相比,不仅抗震减振结构合理,性能更加可靠,而且在支座表面采用耐海洋大气、抗紫外线防腐处理,确保并延长了支座的使用寿命。
JQGZ型系列抗震拉压支座包括固定支座、单向活动支座、双向活动支座三种型式,支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。该系列支座适用于大跨度空间结构及大跨度梁板,尤其适用于高烈度地震区的工程结构。
设计制造原理
体形均匀规整,无论在平面还是立面结构的布置,都力求使其几何尺寸、刚度延性均匀规整,提高了结构和构件的强度与延性。
多道抗振防线。
防止脆性和失稳破坏。
防止材料老化。
高质量的制造与安装。
三、支座材质
不锈钢板、聚四氟乙烯滑板、橡胶密封圈等均按JT391-1999标准规定执行。铸钢按GB/T11352-1989、GB/T14408-1993标准执行。
四、支座的优点
支座采用防老化橡胶传递力,不仅起到减振的作用,同时能满足弯距产生的转角。
可万向承载,即可承受压力,拔力和任意方向的剪力。
可万向转动,以释放任意方向的弯距。
支座的受力部件大部分采用钢件。橡胶垫也是按国家标准生产并用密封圈将橡胶与空气隔离,重要的是支座外表面采用耐海洋大气、抗紫外线防腐处理,从而保证了支座在60年内不会影响使用。
支座中采用PTEF制品,其摩擦系数很小,不老化,耐低温可达-150℃,保证了支座滑移的灵活性及在寒冷地区的应用。
支座反力集中、明确、不随转角而发生变化。
支座的作用使下部结构(柱、墩)受力均匀。
支座高度低,对建筑的结构设计有利。
五、支座的性能参数指标
竖向承载力:500-80000KN
竖向拔力:500-80000KN
水平剪力:500-80000KN
以上三种类型的力可用相应组合选取,但情况特殊时需另行复核设计。
设计转角:0.01-0.02rad
摩擦系数:μ=0.03(常温-25°~40°)μ=0.05(低温-60°~25°)
该系列支座适用于大跨度空间结构及大跨度桥，特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。
该系列产品已分别在冶金部建筑研究总院工程结构试验室、石家庄铁道学院工程结构检测中心、上海同济建设工程质量检测站、广州大学工程抗震研究中心检测合格。

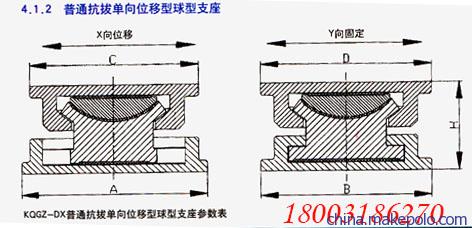

JQGZ-II型系列减振球型钢支座的优点：
1、支座采用球面接触，接触面积大，压强低，传力均匀，体积小，用钢量小。
2、可万向承载，即可承受压力，拔力和任意方向的剪力。
3、可万向转动，以释放任意方向的弯距。
4、支座采用减振弹簧，可满足高烈度区工程结构的减振需要。
5、支座的受力部件均采用钢件，在200年内没有老化问题。
6、支座中采用PTEE制品，其磨擦系数很小，不老化，耐低温可达-150℃，保证了支座转动的万向灵活性及在北方寒冷地区的应用。
7、支座反力集中、明确、不随转角而发生变化。
8、支座的作用使下部结构（柱、墩）受力均匀。
9、支座的动、静刚度大，保证了车辆运行的平顺性。
10、支座高度低，对桥梁的结构设计有利。
衡水众鑫工程橡塑有限公司
QQ: 407397366
电话：13363320360
联系人：杨经理
