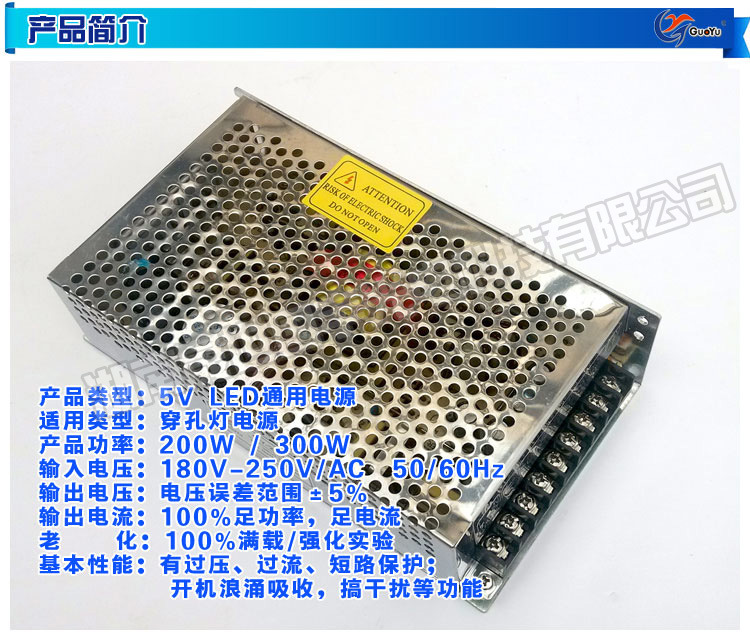

主要技术指标
产品类型:5V LED通用电源
适用类型:穿孔灯电源
产品功率:200W / 300W
输入电压:180V-250V/AC 50/60Hz
输出电压:电压误差范围±5%
输出电流:100%足功率,足电流
老 化:100%满载/强化实验

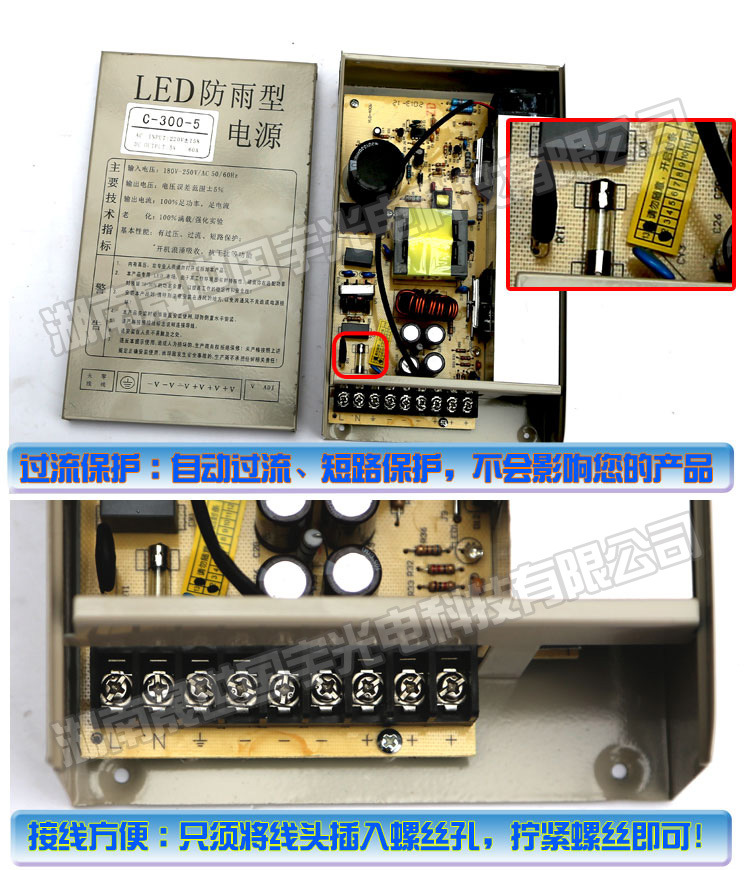

基本性能:有过压、过流、短路保护; 开机浪涌吸收,搞干扰等功能

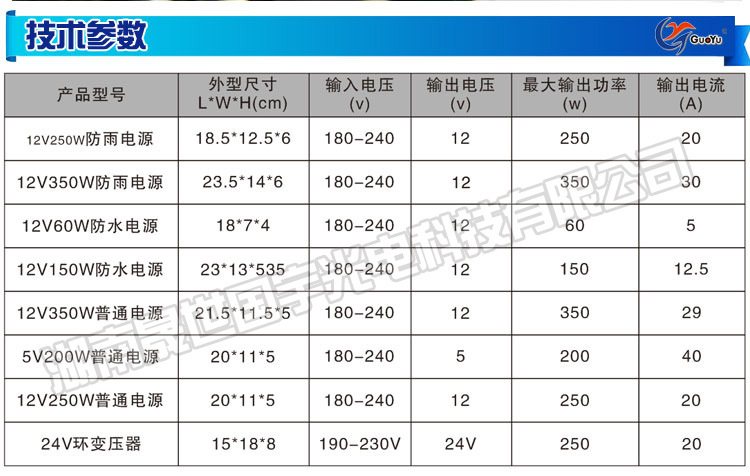

| 产品型号 | 外形尺寸 L×W×H (cm) | 输入电压 (V) | 输出电压 (V) | 最大输出功率 (W) | 输出电流 (A) |

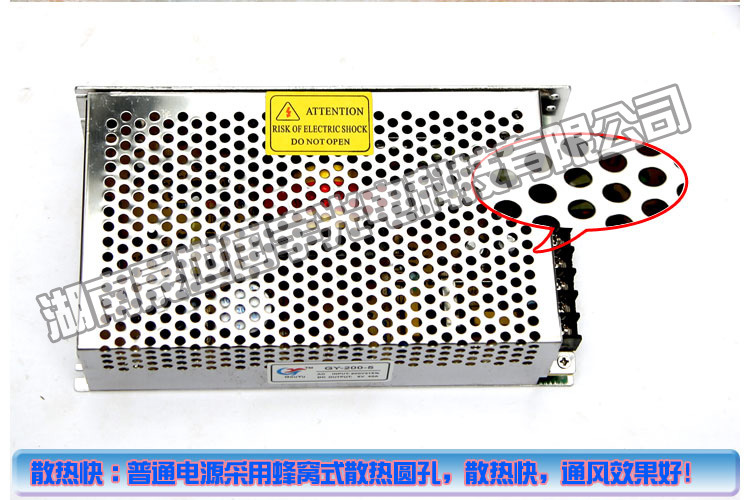

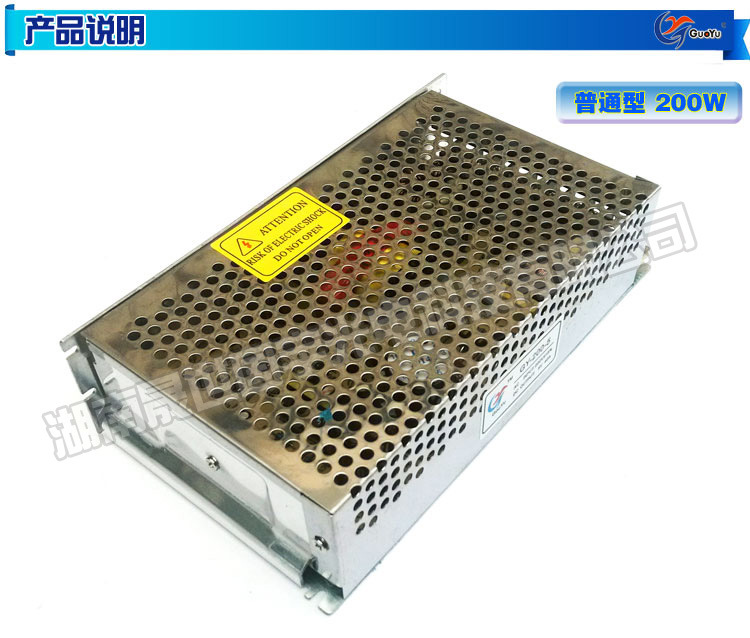

| 5V 200W 普通电源 | 20×11×5 | 180-240 | 5 | 200 | 40 |

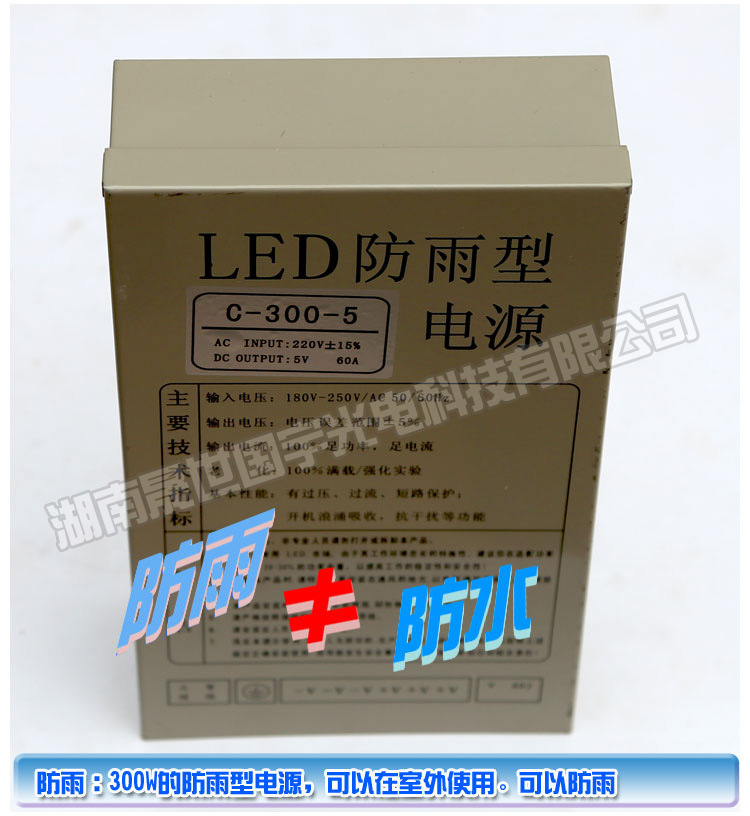

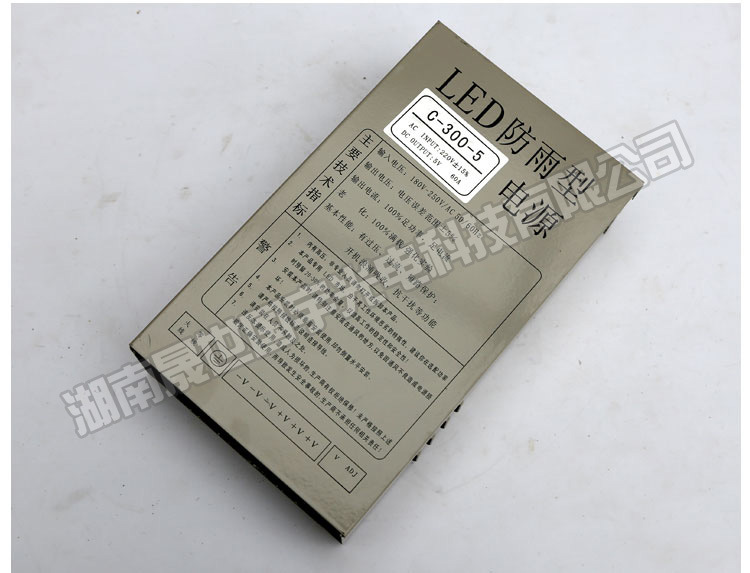

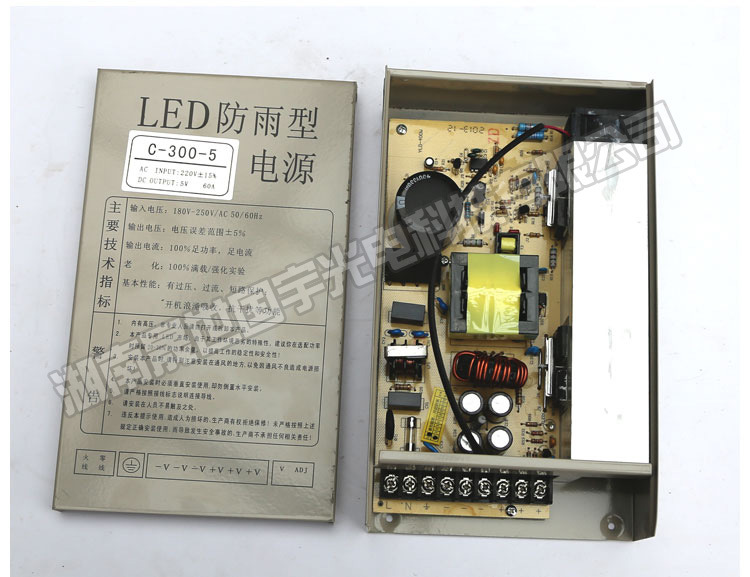

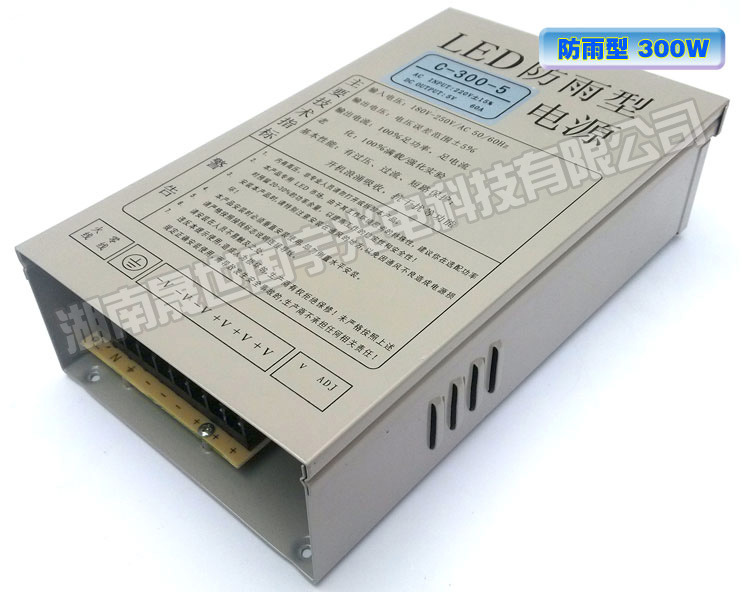

| 5V 300W 防雨电源 | 23.5×13×6 | 180-240 | 5 | 300 | 60 |
| 12V 60W 防水电源 | 18×7×4 | 180-240 | 12 | 60 | 5 |
| 12V 150W 防水电源 | 23×13×5.5 | 180-240 | 12 | 150 | 12.5 |
| 12V 250W 防雨电源 | 20×11×5 | 180-240 | 12 | 250 | 20 |
| 12V 250W 普通电源 | 18.5×12.5×6 | 180-240 | 12 | 250 | 20 |
| 12V 350W 普通电源 | 21.5×11.5×5 | 180-240 | 12 | 350 | 30 |
| 12V 350W 防雨电源 | 23.5×14×6 | 180-240 | 12 | 350 | 29 |

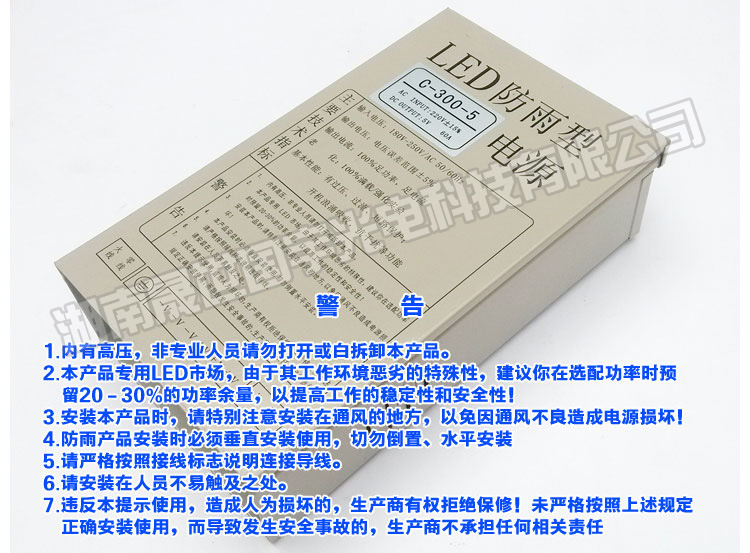

一、警告
1.内有高压,非专业人员请勿打开或白拆卸本产品。
2.本产品专用LED市场,由于其工作环境恶劣的特殊性,建议你在选配功率时预 留20-30%的功率余量,以提高工作的稳定性和安全性!
3.安装本产品时,请特别注意安装在通风的地方,以免因通风不良造成电源损坏!

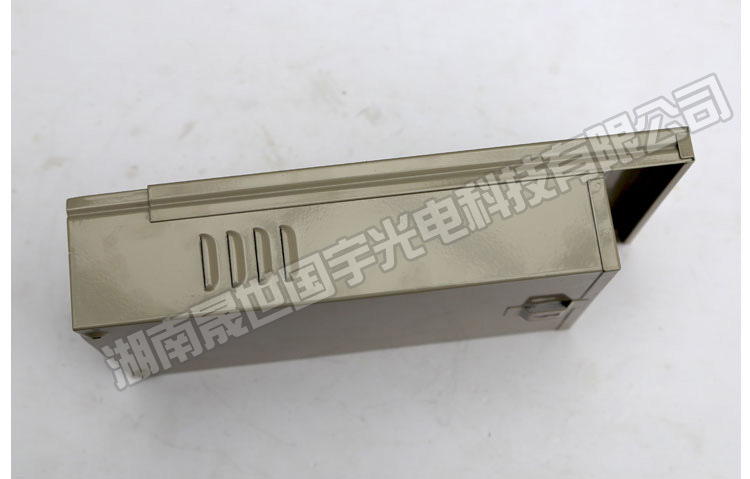

4.防雨产品安装时必须垂直安装使用,切勿倒置、水平安装

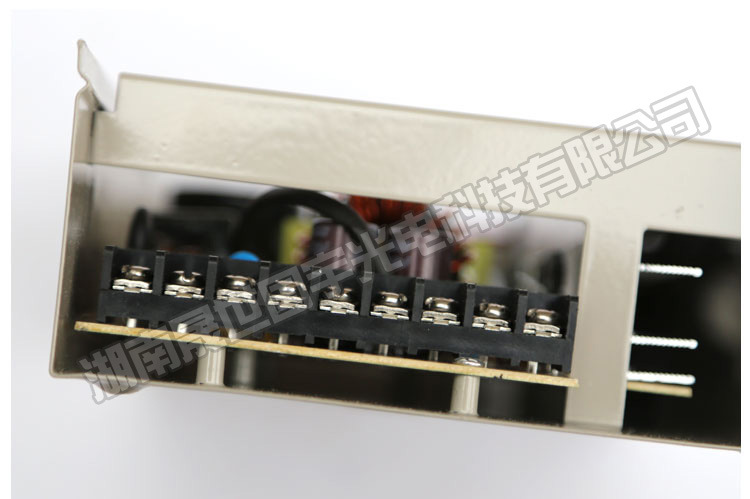

5.请严格按照接线标志说明连接导线。
6.请安装在人员不易触及之处。
7.违反本提示使用,造成人为损坏的,生产商有权拒绝保修!未严格按照上述规定 正确安装使用,而导致发生安全事故的,生产商不承担任何相关责任
二、安装说明:
1、安装间距:模组应垂直,水平距离应是4-6厘米,模组到字边的距离应为3-5厘米,(详见图)
2、模组到压克力板的距离,应保持在8-10CM为佳(详见图);
3、若串联,应保证每串模组数量不能超过30片,并需要接回路线(详见图);
4、计算功耗:总功耗=预算模组数量*单只模组功耗*1.2
例:300组普通、防水模组,则功耗为300*0.5*1.2=180W,因此可采用180W的电源
5、连接电源
A、所有模组安装完毕以后,可采用0.75m2或是18AWG电线连接上电源;电源与模组的距离在5米以内,若字体较大,在不影响模组散热的情况下,可将电源内置。
B、注意红线接正极,黑色接负极,确保电源线正负极正确连接;打开电源,若一切工作正常,接下来应对接头进行绝缘、防水处理。
C、配算灯数量时,应该在所有灯珠功率的基础上再增加20%左右的功率作为实际的功率。
三、质保说明:
1、我司半玻纤贴片模组、穿孔灯(工程款)均质保两年;
2、纸板贴片模组、穿孔灯(高亮款)均质保一年

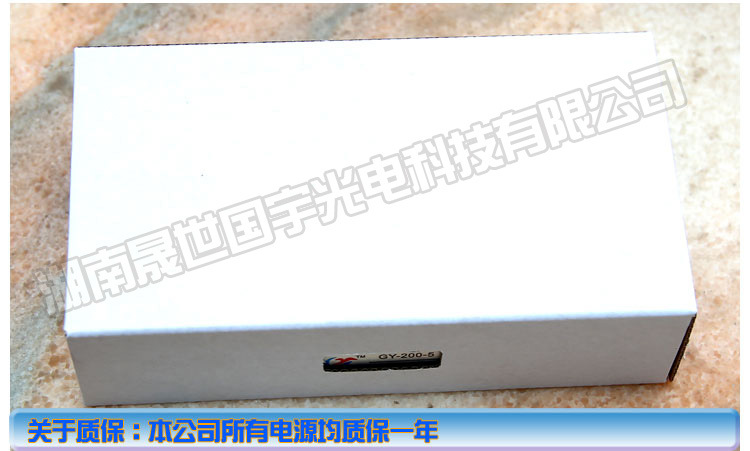

3、电源系列 均质保一年
四、售后服务:
1、如当地有经销商或甲方邻近有办事处,可要求甲方派人到现场分析原因,解决问题;是甲方产品问题,乙方无需承担费用(甲方不承担因成品所带来的连带责任和经济损失);如果不是甲方产品问题,甲方不承担因成品所带来的连带责任和经济损失,乙方需支付甲方工作人员的车旅费及200元/天的人工。
2、甲方产品如果出现质量问题,乙方应在3个工作日内告知甲方,并把问题产品快递给甲方(快递费由甲方承担),甲方收到问题产品1个工作日内必须把产品问题找出来,以书面形式告知乙方。
3、如产品确实是甲方的问题,所造成的损失由甲方承担,问题大的甲方可派专人协助乙方处理,问题小的甲乙双方协商处理;若产品有质量问题,产品可做退、换处理,甲方不承担成品所带来的其他连带责任和经济损失。
'
