无刷无环起动器是一种克服了绕线式异步电动机装有滑环、碳刷和复杂的起动装置等缺点，而保留了绕线电机起动电流小，起动转矩大等优点的起动设备。凡原来采用电阻起动器、电抗器、频敏变阻器、液体变阻起动器、软起动器起动的 JR、JZR、YR、YZR 三相绕线转子交流异步电动机 (变速、装有进相机的除外）均可选用“无刷无环起动器”来更新换代。
No brush No ring starter is to conquer the default of the rings、carbon brush、and complex starting sets on winging asynchronous motor, and is an equipment to reserve the advantage that small current and large torque of winging motor. JR、JZR、YR、YZR three phase winging stator ac asynchronous motor who use the starter of resistance、reactor、adjustable rheostat frequency sensitive rheostat、 liquild resistance starter、soft-starterall can choose “No Brush and no ring to stead.
使用范围与技术参数凡原采用BPl频敏、BP4型频感变阻器、电阻箱起动的JR、JZR、YR、YZR三相绕线式转子交流异步电动机 (变速除外)，均可采用QXQ无刷无环起动器来更新换代，更换后运行特性不变。其配用电机容量在380V/ll—280Kw；3KV、6KV/200—560Kw之间使用最佳。拖动的设备如：球磨机、风机、空压机、水泵、输送机、炼胶机、行车爪斗、提升机、制氧机、轧机等。不论正反转，偶尔与较频繁起动，均可使用无刷无环变阻起动器。
l、轻载起动：Mst≥0.6—0.8Me、Ist≤3—3.5Ie、Tst≤10S。
2、重载起动：MSt≥1.6—2.0Me、Ist≤3.5—4Ie、Tst≤10S。
以上技术参数系理论计算值，供参考。

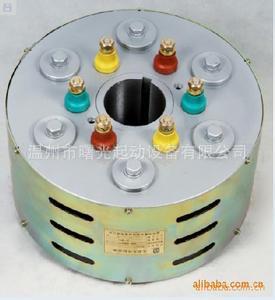

安装使用说明WSQ3无刷无环启动器安装在电动机转轴上(原安装滑环的位置)与转子同时旋转、结构比较紧凑。它由轭板、线圈绕组、接线柱、内外铁芯、轴套等零件组成一个整体(见图一)，具有安装拆卸方便，不需备件，维修少等优点。一次安装长期受益，深受用户欢迎。
1、先拆下电动机的护罩，短路环、碳刷、滑环、刷盒、刷架等易损零件。
2、拆卸滑环时，一定要注意转子六根出线的相序(A.A、B.B、C.C)如无明显标记时，则将同一相的两个头捆在一起，防止后来接线有误。（50Kw以下的电动机只有三根出头线，可不必作记号)。
3、控制柜中，如果转子回路系统与定子回路系统有连锁装置，应解除连锁。
4、控制柜中的空气开关和其它过流保护装置的电流值不能低于电动机定子额定电流的3.5—4倍。
5、用500伏兆欧表分别检查电动机转子和起动器的绝缘电阻值，不能低于lMΩ。
6、用游标卡尺分别检查电动机的轴径、键宽、键高是否与起动器轴套的尺寸相符合，如有差异不能安装。公差尺寸按过渡配合原则配合恰当，过紧过松都应作相应处理。
7、在轴套内涂上少许机油或轴承脂，将起动器轴套上的键槽对准电动机轴上的键位置，然后用钢管或铜棒顶住轴套位置，并用铁锤敲打到安装位置。
8、起动器有接线柱的一端与电动机出头线为一个方向，装配时千万不要弄错。
'
